Вакуумні радіатори опалення - принцип роботи, їх переваги і недоліки відео

Пристрій вакуумного радіатора

В общем-то, нічого складного в його конструкції немає. Радіатор складається з металевих секцій. Замість води в секціях знаходиться літієво-бромідний розчин, закипілий вже при плюс 35 градусах за Цельсієм. Повітря з секцій повністю відкачано з метою зниження внутрішнього тиску. По нижньому колектору радіатора протікає гаряча вода, яка надходить з системи опалення. Вона не повинна стикатися з теплоносієм, і контакт відбувається тільки через металеву поверхню труби. Виготовлена ​​ця труба (як і весь радіатор) з півтора міліметрової вуглецевої сталі.

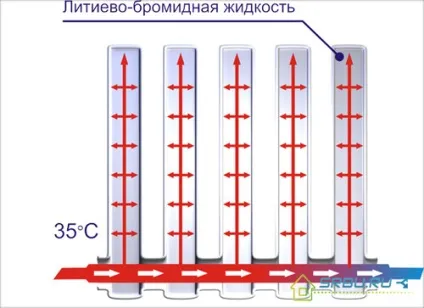

Пристрій вакуумного радіатора.

Принцип дії вакуумного опалювального приладу

Гаряча вода, що надходить з опалювальної системи в нижню частину радіатора (підключеного до системи опалення за допомогою стандартних муфт), передає тепло літієво-бромідной рідини. Вона швидко починає випаровуватися, нагріваючи все секції радіатора. Конденсат стікає вниз, потім знову переходячи в пар піднімається вгору. Таким чином, зовнішня стінка труби, що межує з теплоносієм, постійно охолоджується. І різниця температур між її внутрішньою та зовнішньою поверхнею сприяє збільшенню теплового потоку.

Секції радіатора, за пару хвилин прогріваються гарячою парою, віддають тепло навколишньому повітрю. Причому, як стверджують виробники, це відбувається моментально. Заявлена ​​ними тепловіддача однієї секції даного приладу - 300 ват і при цьому використовується зовсім невелика кількість води. Це серйозні цифри - далі спробуємо з'ясувати, чи так це. І заодно перевіримо, наскільки прекрасні нові опалювальні прилади.

Постараємося підійти до цього питання максимально скрупульозно і об'єктивно, беручи за основу тільки доведені факти. При цьому розглянемо кожну із зазначених виробником достоїнств даних радіаторів. Отже, почали.

2. Тепер про малу кількість теплоносія, що нібито дуже економічно. Ось тільки питання - де саме проявляється ця економія. Якщо в центральній системі опалення, то це сущий блеф - тут не так важливо, більше гарячої води протече по трубах або менше. Якщо ж взяти заміський дачний будиночок, то і в ньому економія під питанням, враховуючи те, що ті ж сучасні панельні радіатори теж вимагають не настільки багато теплоносія

4. Ще два жирних плюса, якими хизуються виробники. Це неможливість засмічення радіаторів і відсутність корозії. Мабуть, для автономних систем опалення ці плюси навряд чи виявляться такими вже жирними. Якщо гаряча вода в опаленні чиста, її рівень кислотності відповідає нормам, а з системи вона не зливається, то ніякої корозії і не буде. І засмічення взятися нізвідки.

5. Щодо низького гідравлічного опору, нібито різко зменшує статтю витрат на опалення, скажімо так. Для централізованого опалення незрозуміло взагалі, чиї витрати маються на увазі. Хіба що господарів котелень, сотнями кілометрів переганяють тонни гарячої води. Виходить вигода може бути тільки при використанні в автономній системі опалення і це ще питання чи може вона бути. А для автономної системи в своєму будинку багато хто використовує природну циркуляцію теплоносія, так що питання це неактуальне.

6. Наступним пунктом буде економія енергії вдвічі, а то й вчетверо. З цим помилочка вийшла, так як закон збереження енергії як і раніше діє. Радіатори, навіть найбільш інноваційні, не можуть виробляти енергію. Вони тільки передають її, і про економію говорити не доводиться. Скільки тепла витрачено, стільки повинно бути і заповнена - тільки так.

7. Тепер торкнемося тепловіддачі вакуумних трубок, яка, як показують сертифікати виробників, не є стабільною. Цей показник може мати відхилення до 5 відсотків у велику і меншу сторону. Виявляється, це і від швидкості води в системі опалення залежить, і від її температури. Так що навряд чи можна автоматику до такого радіатора пристосувати. А два радіатора з рівною кількістю секцій можуть мати різні параметри.

8. Окремо скажемо про системах опалення в приватних будинках, де вода циркулює природним чином. Тут важливий гідравлічний напір, створюваний за рахунок різниці висоти гарячої води в котлі і радіаторі. Так ось, у приладів вакуумного типу ця висота значно менше, тому в такій системі вони працюють з проблемами.

9. Тепер уявімо, що в корпусі радіатора з'явилася тріщина. Навіть якщо вона крихітна, про вакуумі можна забути. Піде він безповоротно, і відновиться нормальний атмосферний тиск. А воно, в свою чергу, призведе до підвищення точки кипіння теплоносія. Результат виявиться плачевним - або рідина майже не буде випаровуватися, або пар зовсім не з'явиться. Коротше, радіатор гріти перестане.
