Особливість шведської технології

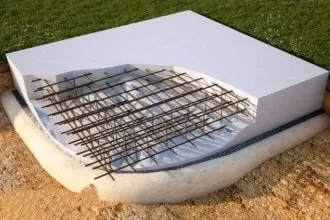

Шведська плита (Schwedenplatte) - утеплена різновид плиткового фундаменту на піщаній подушці. Її верхня поверхня - це тепла підлога, що обігріває всю будівлю. Це досягається за рахунок теплонесущіх шлангів закладених в армований каркас разом з іншими інженерними комунікаціями. Доповнює ефект надійна теплоізоляція підстави плити. Тобто вся енергія витрачається тільки для нагрівання бетону.
Утеплення екструдованим пінополістиролом плита грає важливу роль в збереженні тепла усередині будівель. У традиційних варіантах втрата тепла через підлогу може досягати до 20% від загального обсягу тепловтрат. Шведська ж плита влаштована саме таким чином, що сама по собі береже тепло.
Основні варіанти виконання для різних будівель:
- Для великих будинків складної планування Рекомендется суцільна плита товщиною 150-180 мм, з контурними і перехресними ребрами жорсткості (крок ребер - від 1,5 до 4 м).
- Для будинків меншого розміру підійде гладка монолітна плита 250-300 мм завтовшки.
- Для компактних будівель (гаражі, лазні) - решітчаста плита з розміром осередку порядку 1,5х1,5 м.
Як видно, Schwedenplatte дозволяє абсолютно легко виконати фундамент як під прості, так і під складні архітектурні форми.
до змісту ↑
Переваги плитний конструкції фундаменту
Щоб уникнути негативних впливів на фундамент, робляться певні конструктивні заходи. Найпоширеніший спосіб - розташувати підошву фундаменту нижче рівня промерзання грунту. В цьому випадку вона не буде відчуває дії підйомних сил обдимання. Інший варіант полягає в литві стрічкового фундаменту з армованого бетону, здатного протистояти деформаційних силам. Деякі розширюють основу фундаменту або роблять стіни не вертикальними, а звужуються догори. Іноді стінки покривають ковзаючим матеріалом (руберойдом, мастика), які працюють як мастило.
Всі перераховані способи дієві. Але, вони вимагають значних основних, або додаткових капітальних вкладень. І, на жаль, жоден з них не підійде для сильно здимаються.
Фундамент у вигляді суцільної плити, що дозволяє максимально рівномірно розподілити навантаження, що діють на як з боку будови, так і з боку грунту - оптимальний варіант на нестабільну грунті. Шведська плита укладається таким чином, що сили пученія уравновесятся навантаженнями з боку будови. А щоб додатково зменшити деформаційні сили, грунт під плитою замінюється піщаної подушкою. Такий плаваючий фундамент, навіть якщо і буде схильний до сезонних переміщень, підніметься і опуститься разом з ґрунтом не деформуючись. У чому ж секрет такої стабільності?
Все гранично просто. Конструкція являє собою суцільну або гратчасту плиту, виконану з монолітного залізобетону. Бетон повинен бути класу не нижче В15 і марки морозостійкості F75. Саме жорстке просторове армування по всій несучій площині дозволяє таким фундаментів без локальної деформації сприймати навантаження, що виникають при нерівномірному переміщенні ґрунту. Використовувати їх можна для будівництва цегляних, брусових, щитових і будинків не вище двох поверхів на всіх видах грунтів і при будь-якій глибині залягання грунтових вод.
Велика площа опори шведської плити дає можливість знизити тиск на грунт до 10 кПа (0,1 кгс / см²). До плюсів також відносять простоту споруди та дещо меншу вартість у порівнянні з масивними стрічковими фундаментами.
до змісту ↑
Порядок будівництва шведської плити
Будь фундамент починається з земляних робіт. Необхідно зняти як мінімум 60 см верхнього шару. Бажано вибрати грунт на 1-1,5 м ширше габаритів фундаменту. Заздалегідь передбачається підведення всіх комунікацій (електрика, водопровід, каналізація).
Після засипки піщаної подушки товщиною 20 см, необхідно розрівняти і утрамбувати пісок. По периметру піщаної подушки слід передбачити місце для укладання дренажної труби. Для цього від одного з кутів котловану на відстані 0,8-1 метри від краю піщаної подушки створюється траншея з ухилом 0,005-0,01 (5-10 мм на 1 погонний метр).
Вся майданчик встеляється геотекстиль. Поверх нього насипається, розрівнюється і утрамбовується щебінь фракції 5-20 мм. Потім починається укладання дренажного трубопроводу з нижчої точки закладення труб. Після того, як дренажні труби з'єднані між собою, ще раз перевіряється їх загальний ухил, а також його рівномірність. Укладені дренажні труби слід обсипати інфільтраційних шаром, забезпечуючи
максимальний приплив води до дренажного трубопроводу.
По периметру фундаменту і під ребрами жорсткості шар щебеню повинен скласти 10-20 см над піщаною подушкою. Менший шар не забезпечить
достатнього дренування підстави.
Переходимо до гідроізоляції. Найбільш оптимальне рішення - це використання полімерно-бітумних мембран або ПВХ-мембран. Можна скористатися поліетиленовою плівкою товщиною 250 мкм, в два шари. Якщо для виготовлення мембрани використовуються кілька рядів плівки, укладайте їх з перекриттям і заклеюйте товстої полівінілхлоридної склеюючої стрічкою.
Наступний етап - виготовлення пенополистирольной опалубки для фундаменту. У Швеції ця технологія не нова, і багато шведських підприємства випускають готові елементи для влаштування
подібних фундаментів. При відсутності готових блоків імпровізуємо і вибудовуємо незнімну опалубку зі стандартних листів пеноплекса. У ній передбачаємо ребра жорсткості і бічні обмежують бортики.
Для утеплення ребер жорсткості фундаментної плити необхідно застосовувати екструдований пінополістирол (ЕППС) - міцність на стиск 200 кПа. Його можна укладати прямо на полімерно-бітумні мембрани і заливати розчинами на основі цементу.
Горизонтальне утеплення фундаментної плити між ребрами жорсткості можна виконати з пінополістиролу марки ПСБ-С35 (житлові приміщення) і ПСБ-С50 при великих навантаженнях (гараж). Перед укладанням його на полімерно-бітумні мембрани слід прокласти один шар поліетиленової плівки внахлест 100-150 мм.
Горизонтальне утеплення вимощення по периметру фундаменту виконується з пінополістиролу марки ПСБ-С35. Плити укладаються з ухилом від будівлі. Усередині опалубки влаштовується арматурний каркас. Першими армуються ребра жорсткості сталевий стрижневою арматурою AIII - А500С діаметром 12 мм в чотири стрижні (два зверху і два знизу). Потім укладається система теплих підлог.
Над трубами теплої підлоги сіткою укладається сталева стрижнева арматура AIII - А500С діаметром 6 мм, крок сітки 150х150 мм. При з'єднанні необхідно дотримуватися перехлест не менше 500 мм. Арматура між собою зв'язується в'язанням дротом.
Тепер, коли все готово, з бетону марки М300 відливається плита. Після повного затвердіння можна приступати до зведення стін.
до змісту ↑
Розрахунок витрат на фундамент
Для того, щоб визначитися з вартістю шведської плити, необхідно виконати наступні розрахунки:
- Визначаємо площу плити. Наприклад, 10 × 10 м - це 100 м² підстави фундаменту (S).
- Розробка грунту, зняття родючого шару землі - або своїми силами, або із залученням техніки.
- Пісок засипається приблизно на 130 см ширше площі майбутнього будинку, і на 30-50 см в глибину. Таким чином, знадобиться не менше 45 м³ піску.
- Геотекстиль щільністю не менше 200 г / м2 купуємо на площу 11,3 × 11,3 = 128 м². Для надійності можна використовувати два шари.
- Дренажної труби діаметром 110 мм знадобитися близько 50 метрів.
- Розрахунок комунікацій для кожного індивідуальний.
- Утеплення: плита 1 шар = 0,1 м × 100 м² = 10 м³; 2 шар = 0,1 м × 90 м² = 9 м³; периметр цоколя = 40 м × 0,3 м × 0,1 м = 1,2 м ³; вимощення шириною 1,3 м = 59 м² × 0,1 м = 5,9 м ³.
- Арматура.
- Бетон 100 м² × 0,1 м = 10 м ³. Працювати з бетоном треба швидко, тому будуть потрібні помічники. Не забувайте про отмостке. Можливо ви вирішите її виготовити пізніше.
Виходячи з розглянутих даних можна зробити приблизний розрахунок вартості фундаменту, і визначитися чи є для вас краще утеплена шведська плита.
