Устаткування поливу газону своїми руками комплектуючі та принципи установки
Як забезпечити догляд без зайвих турбот - оснащення для автоматичної іригації газону
Така система особливо зручна, якщо територія газону обширна, в регіоні часто бувають посухи, а вид посаджених трав особливо потребує вологи у верхній частині грунту. Крім економії зусиль, її перевагою є можливість контролю часу поливу, потрібного обсягу води для кожної ділянки, функціонування під час відсутності господарів і висока ефективність витрачання ресурсів. Від правильного підбору обладнання залежить простота збірки автополива газонів своїми руками, а також його безперебійна робота згодом.

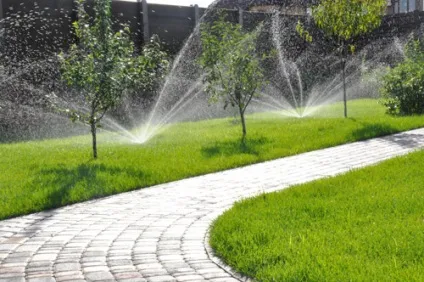

Система автоматичного поливу в роботі
Основне обладнання для подачі води і її розподілу
Якщо дачну ділянку приєднаний до водопровідної магістралі, водозабір можна організувати безпосередньо від неї. Однак при цьому важливо врахувати робочий тиск. У більшості випадків його значення нестабільно, тому для самостійного регулювання необхідна насосна станція.
При відсутності централізованого водопостачання забір води здійснюється за допомогою насоса, встановленого в свердловині або колодязі. Накопичити потрібну кількість і нагріти рідину до температури навколишнього середовища допоможе бак з ще одним насосом, що нагнітає її вже безпосередньо в систему.

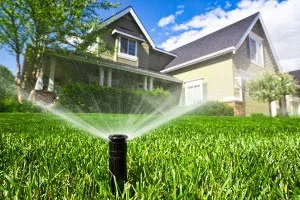

Дощовики забезпечують рівномірний розподіл вологи. Розрізняють роторні, віялові і осцилюючі типи розпилювачів. Обертається (роторний) варіант дозволяє налаштувати потужність струменя і кут її нахилу, що зручно для автоматичного поливу газону з зоною відпочинку. Віялові зрошувачі мають невеликий радіус дії, при цьому вони прості й недорогі. Такий вибір оптимальний для невеликих або вузьких ділянок.

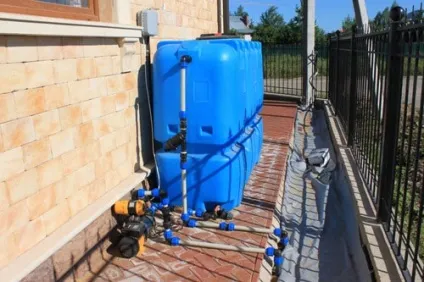

Насос і колекторний бак

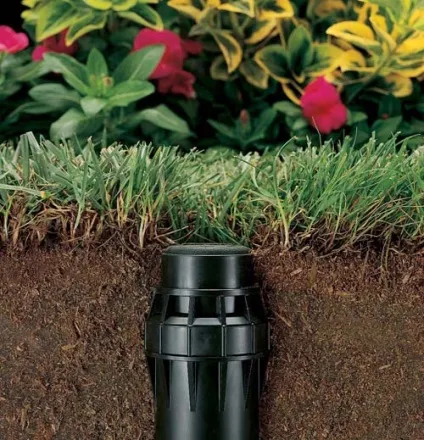

Митників дощовики охоплюють набагато більшу площу (до 350 кв. М.). Все спринклери бувають наземними, на стаціонарних ніжках, або підземними, що висуваються при поливі над поверхнею, а потім - що ховаються в верхній шар землі.
За допомогою труб і фітингів створюється розгалужена магістраль подачі води від джерела до дощовиків. З появою на ринку комплектуючих з поліпропілену низького тиску завдання прокладки «судин» було досягнуто значного спрощення - їх легко транспортувати і збирати, такі труби біологічно інертні, пружні, мають тривалий термін експлуатації.
Додаткова оснащення - життєзабезпечення системи зрошення
Далеко не другорядну роль в системі автополиву грають допоміжні комплектуючі, що забезпечують захист обладнання від перевантажень, програмування і контроль всього циклу. Таким чином, конструкція отримує власні «органи чуття» і можливість реагувати на будь-які зміни в структурі. Мозком установки є пульт управління з мікропроцесором, що подає команди електромагнітних клапанів згідно заданим графіком. При необхідності систему можна зробити повністю автономною або керувати нею на відстані через інтернет.
Електромагнітні клапани потрібні для нормалізації тиску в мережі, а також для нарощування потужності насосів за допомогою почергового включення різних зон поливу. Завдяки їм площа газону зрошується рівномірно, при цьому насосне обладнання працює без перевантаженості. Регулятори тиску також сприяють підтримці робочого рівня в тому випадку, якщо в систему включені дощовики різного виду з різними технічними характеристиками.
Очисні фільтри захищають конструкцію від механічних домішок величиною більше 100 мк, здатних швидко вивести з ладу зрошувальні головки та інші частини. Додатково систему оснащують датчиками дощу, вітру, рівня вологості грунту, зниження температури або метеостанцією, яка об'єднує всі види датчиків. Реагуючи на зміни погоди, що мають прямий вплив на вологість повітря і грунту, ці прилади дозволяють значно економити витратні ресурси.

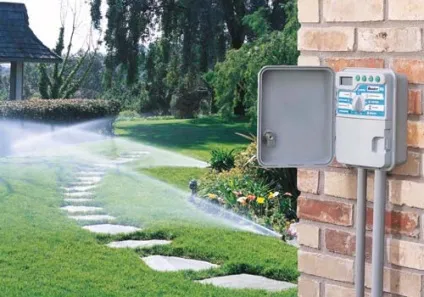

Пульт управління автополивом
Проектування і монтаж трубопроводу з супутніми елементами
На етапі проектування необхідно узгодити між собою кілька важливих факторів, тому для його виконання раціонально залучити фахівців, які не тільки прорахують всі необхідні параметри, а й проконсультують, як своїми руками зробити полив газону належним чином. Однак при неможливості звернення до професіоналів самостійно спроектувати нескладну систему для автоматичного зрошення цілком можливо.
Розробка схеми на кресленні ділянки в масштабі
Використання масштабированной схеми дозволить визначити найбільш вдалий варіант розміщення трубопроводу і комплектуючих, уточнити довжину труб, кількість з'єднань, передбачуваний витрата води і потужність насосів. При одночасному включенні всіх дощовиків сумарний витрата рідини обчислюється шляхом додавання значень їх продуктивності, зазначеної в характеристиках. Для підбору потрібної потужності насосної станції цього цілком достатньо.
Розташування комплектуючих автоматичного поливу
При установці автополива, що працює секторально, загальна витрата розраховується як сума продуктивностей всіх однотипних розбризкувачів, які перебувають на одній лінії. Таким чином, необхідно підрахувати витрата на всіх трубопроводах, і за максимальним значенням одного з них (або суми кількох, які будуть працювати одночасно) вибрати потужність насосного агрегату. Виходячи з її величини, слід підібрати відповідний обсяг колекторної ємності.
Щоб визначити кількість зрошувачів, на схемі ділянки необхідно зеленим маркером позначити зони, де потрібно полив, а червоним - місця, де потрапляння вологи небажано. Зелену зону за допомогою циркуля слід розділити на круги, центри яких умовно є дощовики. Радіуси кіл відповідають радіусу дії обраних спринклерів. У тому випадку, якщо передбачається установка коливальних пристроїв, зони їх роботи позначаються прямокутниками. За кількістю отриманих ділянок визначається загальне число дощовиків.

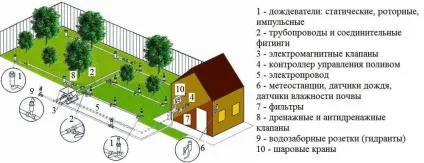

Орієнтовна схема автополиву з двома типами розпилювачів
Установка устаткування для автоматичного поливу
Об'єднання всіх комплектуючих в єдину взаємодіє ланцюг дозволяє домогтися запланованої мети - ефективного зрошення газону з мінімумом зусиль і витрат. Після того як на схемі визначено оптимальне місце розташування трубопроводу і додаткових пристроїв, можна приступати до земляних робіт. Якщо газон вже посаджений, вириту землю на нього складати не можна, інакше трава може втратити зовнішній вигляд або загинути. Для акуратного збору грунту уздовж майбутньої траншеї потрібно розкласти поліетиленову плівку. Подальші роботи мають вигляд наступного алгоритму:
- Уздовж планованих контурів трубопроводу протягнути мотузки.
- Вирити траншеї на глибину 300-500 мм.
- Близько них протягнути труби, після чого потрібно з'єднати їх за допомогою фітингів.
- Опустити готовий водопровід в траншею.
- Підключити дощовики, електромагнітні клапани, датчики і пульт управління.
- Перевірити функціонування системи.
- Засипати і ущільнити траншеї.
Надалі необхідно підтримувати конструкцію в справності, час від часу очищаючи фільтри і головки зрошувачів. На зиму рекомендується злити воду з труб і перенести в приміщення, що обігрівається знімні деталі. Весь інший час система здатна працювати автономно, для чого потрібно просто налаштувати режим її роботи. За умови грамотного проектування і належного догляду термін експлуатації системи автоматичного зрошення перевищує 10 років.
