Устаткування колодязів кабельної каналізації зв’язку, телекомунікації вчора, сьогодні, завтра
3.15.1 Колодязі кабельної каналізації зв'язку обладнають вхідними круглими чавунними люками з двома кришками: верхньої чавунної і нижньої (внутрішньої) сталевий. На внутрішній кришці влаштовано запірний пристрій для закриття колодязя на замок і ручка для її підйому (виймання). Внутрішня кришка може мати спеціальне запірний пристрій для виключення несанкціонованого доступу в колодязь. Для колодязів, які влаштовуються в пішохідній частині вулиць, повинні використовуватися люки легкого типу, розраховані на навантаження 30 т, а в проїжджої частини - люки важкого типу на навантаження 80 т. Кожен люк повинен мати отвір для перевірки загазованості колодязя, не відкриваючи кришок; воно не повинно нічим забруднюватися.
Маса люка легкого типу 87 кг, а важкого - 147 кг (малюнок 3.37).
3.15.2 При установці люка на перекритті колодязя спочатку повинні бути підкладені залізобетонні опорні кільця на рівній поверхні з круглим отвором для входу в колодязь. Їх укладають по шару розчину бетону товщиною від 10 до 12 мм. Підстава люка і місце стику його з опорними кільцями слід обмазати бетонним розчином з щебенем товщиною від 30 до 50 мм.
У проїжджих частинах вулиць для більшої стійкості люки важкого типу повинні закріплюватися (прив'язуватися) до арматури перекриттів сталевим дротом діаметром 6 мм з посиленим бетонуванням. Верхня площина кришки люка в усіх випадках повинна строго збігатися з рівнем вуличного покриття або поверхнею грунту.
У зв'язку зі збільшенням інтенсивності руху автотранс-порту і зростанням навантажень на перекриттях і люках колодязів, рекомендується використовувати опорні кільця з люками, вмонтованими в кільця на заводі-виробнику.
3.15.3 Для розкладки кабелів все колодязі, крім ККС-1 і ККС-2, повинні бути обладнані сталевими кронштейнами (рисунок 3.38). Кронштейни виготовляються типу ККП зі смугової і типу ККУ - з кутової сталі.
Допускається використання кронштейнів інших розмірів і конструкцій при необхідності розміщення в колодязях муфт сучасних конструкцій, наприклад, оптичних муфт, збірно-розбірних муфт і т. П.
На кронштейнах необхідно встановлювати чавунні консолі одно-шестимісні (рисунок 3.39) в залежності від запланованої навантаження, що закріплюються консольними болтами (рисунок 3.40, а). Допускається застосування маломісних консолей з алюмінієвого сплаву, а також пластмасових.

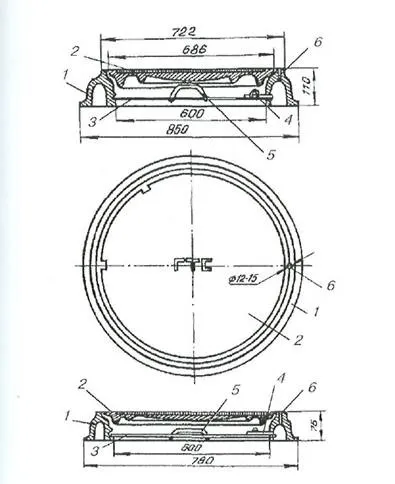

- - корпус (рама);
- - верхня чавунна кришка;
- - нижня сталева кришка;
- - запірний пристрій;
- - ручка;
- - отвір для перевірки загазованості колодязя
Малюнок 3.37 - Чавунні люки важкого і легкого типів для колодязів кабельної каналізації зв'язку

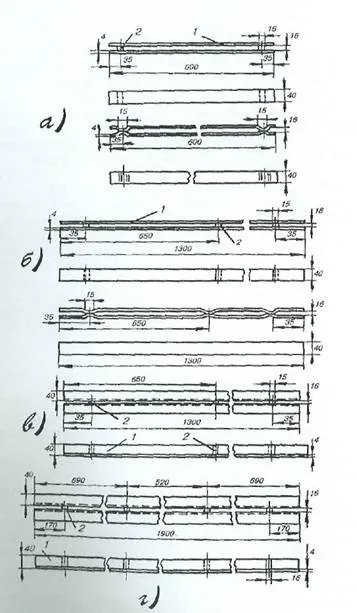

а) ККП-600; б) ККП -1300; в) ККУ -1300; г) ККУ -1900 1 - підстава; 2 - сталевий сухар
Малюнок 3.38 -Кронштейни сталеві кабельні

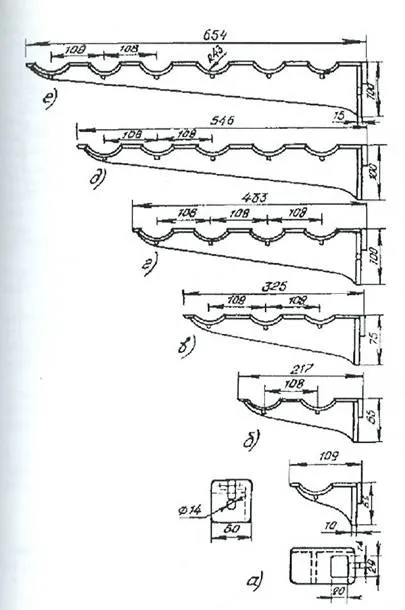

а) ЯКЧ-1; б) ЯКЧ-2; в) ЯКЧ-3; г) ЯКЧ-4; д) ЯКЧ-5; е) ЯКЧ-6
Малюнок 3.39 - Консолі чавунні для колодязів кабельної каналізації зв'язку, шахт, колекторів

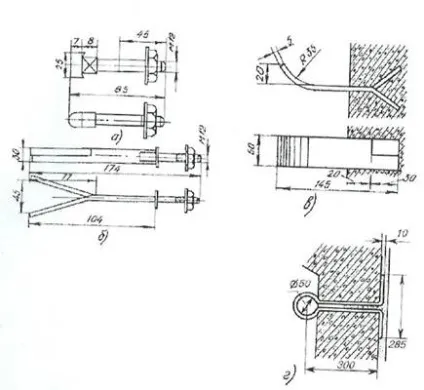

а) консольний болт;
б) анкерний болт (сталевий йорж);
в) консольний гак;
г) сталева сережка (петля)
Малюнок 3.40 - Кріпильні деталі для колодязів кабельної каналізації зв'язку
3.15.4 У колодязях типу ККС-3 і ККС-4 слід встановлювати по два кронштейна на кожній поздовжньої стінки, а в колодязях типу ККС-5 - по три кронштейна. У кутових і розгалужувальних колодязях, при необхідності, можуть бути встановлені додаткові кронштейни на торцевих стінах, а в колодязях для АТС кронштейни встановлюють на трьох стінах, а в колодязях для АТС на 6-20 тисяч номерів, крім того, і в середній частині колодязя з кріпленням їх в днище і в перекритті. До стін колодязя кронштейни повинні кріпитися анкерними болтами (сталевими йоржами), вмазують в передбачені для цього виїмки (рисунок 3.40, б).
В колодязях типу ККС-1 і ККС-2 замість кронштейнів слід вмазують в стінки консольні гаки (рисунок 3.40, в), по одному в колодязях типу ККС-1 і по два - в колодязях типу ККС-2.
3.15.5 У колодязях з числом в підставі вступного блоку до чотирьох каналів слід встановлювати двомісні консолі, а при п'яти-шести каналах в підставі - тримісні. У станційних та інших кабельних шахтах, в колекторах і тунелях повинні встановлюватися трьох-шестимісні консолі.
3.15.6 У нижніх частинах торцевих стін цегляних колодязів типів ККС-2 ККС-3, ККС-4, ККС-5 при їх укладанні повинні закладатися сталеві петлі (сережки) для кріплення переносних блоків при затягуванні кабелів в канали каналізації (рисунок 3.40, г ).
У збірних залізобетонних колодязях для цієї мети можуть бути використані сталеві підйомні петлі, пов'язані з арматурним каркасом.
3.15.7 Вмазка сталевих йоржів в стінки збірних колодязів повинна проводитися при їх виготовленні до вивезення на трасу будівництва. Сталеві йоржі, кронштейни, внутрішні кришки люків та інші сталеві деталі повинні бути пофарбовані сірою олійною фарбою або бітумним лаком.
