Устаткування для обслуговування і ремонту резервуарів

Люки-лази на резервуарах типів РВС. РВСП і РВСПК розміщуються в першому поясі і служать для проникнення робочих всередину резервуара. Крім того, через них в резервуар доставляється обладнання, яке потребує монтажу (протектори, деталі понтонів і т. Д.), І витягуються донні відкладення при ручному зачищенні.

Люк-лаз в резервуарах типу РВСП врізаний також в 3-й пояс і служить для проникнення робочих на поверхню понтона.

У резервуарах типу РГС люк-лаз знаходиться зверху.

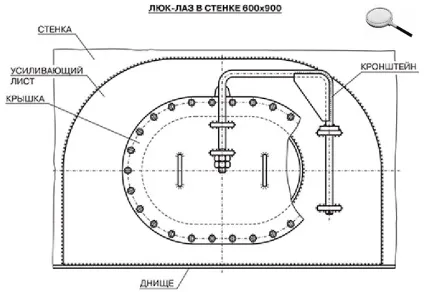

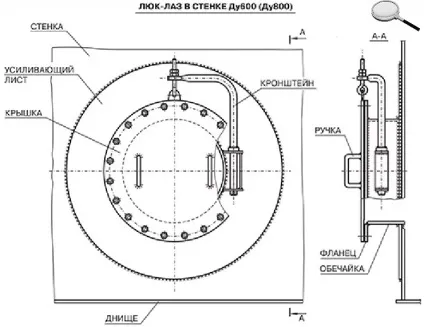

Люки-лази в стінці виконуються круглими діаметром 600 і 800 мм, або овальними розміром 600х900 мм. Всі люки повинні мати кронштейни для відкривання кришки.

Люк замірний

Люк замірний встановлюється на монтажний патрубок резервуара з нафтою і нафтопродуктами та забезпечують доступ до збереженого продукту з метою відбору проб або виміру рівня наливу в резервуарі. Люк замірний служить для ручного виміру рівня нафти і підтоварної води, а також для відбору проб пробоотборником. Для установки люка на резервуарі рекомендується використовувати спеціальний патрубок замірного люка ПЗЛ, в конструкції якого передбачено відведення з фланцем для приєднання вентиляційної труби DN 50.

Люк замірний складається з корпусу 1, кришки 2, педалі 3, прокладки гумової 4 і відкидного блоку з гайкою 5. Корпус люка замірного в нижній частині має фланець, яким він кріпиться на резервуар через прокладку. У вушка корпусу розташований важіль, на якому встановлена кришка 2 з гумовим ущільненням, що забезпечує герметичність люка замірного в закритому стані. Фіксація кришки в закритому положенні здійснюється гайкою відкидного болта.

Люк світловий

Люк світловий - встановлюється на даху резервуара над хлопушей, що монтується на приймально-раздаточном патрубку і призначений для забезпечення доступу сонячного світла всередину резервуара при провітрюванні, дефектоскопії, ремонті і зачистці, а також для підйому кришки хлопавки при обриві робочого троса.

Світловий люк складається з патрубка 1, кришки 2, які стягуються через прокладку 3 болтами 5 з гайками 6, шайбами 7, і підсилює накладки 4, приварюється при монтажі люка на даху резервуара. Скоба 8 необхідна для кріплення запасного троса до хлопушке.

Придонний очисної люк

Придонний очисної люк призначений для зручності виконання регламентних робіт по зачистці і видалення з резервуара різних відкладень і забруднень. Придонний люк встановлюється врівень з днищем резервуара на спеціальний фундамент для збору видаляються відкладень.

Проектування придонного люка проводиться відповідно до стандарту API 650.

Для широкого застосування у вітчизняній практиці рекомендуються люки двох розмірів: 600х600 і 600х900 мм.

зумпфи зачистки

Круглий зумпф зачистки встановлюється на днище резервуара в спеціальному приямку і призначений для видалення води з резервуара.

У резервуарах з плоским або конічним днищем, мають ухил від центру, зумпф розташовується поруч зі стінкою (на відстані не менше 600 мм від стінки або від кільцевої окрайки).

У резервуарах з конічним днищем, мають ухил до центру, зумпф встановлюється в центрі днища. Габарити зумпфа залежать від діаметра дренажних труб.

Лотковий зумпф зачистки встановлюється на днище резервуара в приямку під стінкою резервуара і призначений для видалення підтоварної води, різних відкладень і забруднень.

Майданчики і сходи

Для доступу до окремих конструктивних елементів та місць розташування обладнання резервуар повинен бути укомплектований майданчиками і сходами.

Резервуари зі стаціонарною дахом повинні мати кругову майданчик по даху. що забезпечує доступ до обладнання, розташованого по периметру даху, і сходи для підйому на кругову майданчик.

Резервуари з плаваючою дахом повинні мати кругову майданчик по верху стінки, зовнішні сходи для підйому на кругову майданчик, внутрішню катучие сходи для спуску на плаваючу дах, а також перехідну площадку з одномаршових сходами для переходу з круговою майданчика на катучие сходи.

При компактному розташуванні резервуари можуть з'єднуватися між собою по верху перехідними площадками (переходами), при цьому на кожну групу з'єднаних резервуарів повинно бути не менше двох сходів, розташованих з протилежних сторін.

Вимоги до майданчиків

Майданчики (в тому числі переходи і проміжні майданчики сходів) повинні відповідати наступним вимогам:

майданчики, що з'єднують будь-яку частину резервуара з будь-якою частиною сусіднього резервуара або іншого окремо стоїть конструкцією, повинні мати опорні пристрої, що допускають вільне переміщення з'єднуються конструкцій;
ширина майданчиків на рівні настилу повинна бути не менше 700 мм;
настил майданчиків повинен виготовлятися з перфорованого або рифленого металу, що перешкоджає ковзанню;
величина зазору між елементами настилу повинна бути не більше 40 мм;
конструкція майданчиків повинна витримувати зосереджене навантаження 4,5 кН.

Майданчики, розташовані на рівні більше 0,75 м від поверхні землі або будь-якої іншої поверхні, на яку можливе падіння з майданчика, повинні мати огорожі з тих сторін, де можливе падіння.

Загальні вимоги до сходів

Для підйому на кругову майданчик резервуара використовуються окремо стоять (шахтні), притулившись (одномаршеві) або розташовані вздовж стінки (кільцеві) сходи.

Шахтні сходи мають власний фундамент, до якого прикріплюються анкерними болтами.

Шахтні сходи повинні кріпитися в верхній частині до стінки резервуара розпірками. Конструкція розпірок повинна враховувати можливість нерівномірного осідання підстави резервуара і фундаменту сходи.

Шахтні сходи можуть служити технологічним елементом (каркасом) для навертання рулоніруемих полотнищ (стінок, днищ і ін.) Для їх транспортування до місця монтажу. Такі сходи повинні мати кільцеві елементи діаметром не менше 2,6 м.

Одномаршові сходи застосовуються для резервуарів з висотою стінки не більше 7,5 м. У нижній частині марш (косоури) сходи спирається на фундамент з анкерними болтами. У верхній частині сходи спирається на верх стінки резервуара (при радіальному розташуванні сходів по відношенню до резервуару в плані) або на верхню перехідну площадку сходів (при тангенціальному розташуванні сходів).

Кільцеві сходи повністю спираються на стінку резервуара, а їх нижній марш повинен не доходити до землі на відстань 100. 250 мм.

Кільцеві сходи висотою більше 7,5 м повинні мати проміжні площадки, відстань між якими по висоті не повинна перевищувати 6 м.

Марші кільцевих сходів можуть бути прямокутними в плані або можуть розташовуватися по гвинтовій лінії (зазвичай використовуються для сходів без проміжних майданчиків для резервуарів з висотою стінки до 7,5 м).

Кільцеві сходи, у яких зазор між стінкою резервуара і сходами перевищує 150 мм, повинні мати огорожу як із зовнішнього, так і з внутрішньої (біля стінки) сторони.

Вимоги до маршів сходів

Марші шахтних і кільцевих сходів повинні відповідати наступним вимогам:

кут по відношенню до горизонтальної поверхні - не більше 50 °;
ширина маршу - не менше 700 мм;
ширина щаблі - не менше 200 мм;
відстань по висоті між східцями має бути однаковим і не повинно перевищувати 250 мм;
ступені повинні мати ухил усередину 2. 5 °;
ступені повинні виготовлятися з перфорованого, гратчастої або рифленого металу, що перешкоджає ковзанню;
конструкція маршу повинна витримувати зосереджене навантаження не менше 4,5 кН.

Вимоги до елементів сходів

Елементи поручня, проміжних планок і бортовий (нижньої) смуги, повинні відповідати таким вимогам:

стійки повинні розташовуватися на відстані не більше 2,5 м одна від одної;
верх поручня повинен знаходитися на відстані не менше 1,25 м від рівня настилу майданчика і не менше 1,0 м від рівня ступені сходового маршу (відстань по вертикалі від носка ступені до верху поручня);
бортова смуга огородження площадок повинна бути шириною не менше 150 мм і розташовуватися з зазором 10. 20 мм від настилу;
як бортовий смуги сходових маршів повинні служити косоури (тятиви), для яких перевищення над носком ступені повинен становити не менше 50 мм;
відстань між поручнем, проміжними планками і бортовий смугою (або косоуром) має бути не більше 400 мм;
поручні огорожі повинні з'єднуватися між собою без зміщення;
огорожі повинні витримувати навантаження 0,9 кН, прикладену в будь-якому напрямку до будь-якій точці поручня.

Катучие сходи резервуарів з плаваючими дахами повинні забезпечувати доступ з перехідного майданчика на плаваючу дах при її положенні від нижнього до верхнього робочих рівнів.

Вимоги до катучие сходах

Катучие сходи повинні відповідати наступним вимогам:

допустимий кут по відношенню до горизонтальної поверхні - від 0 ° до 50 °;
ширина маршу (довжина щабля) сходи - не менше 700 мм;
величина проступи (відстань по горизонталі між носками ступенів) - не менше 200 мм;
допустима відстань по висоті між ступенями - від 0 до 250 мм;
ступені повинні виготовлятися з перфорованого або рифленого металу, що перешкоджає ковзанню;
огорожі, розташовані по обидва боки катучий сходи, повинні відповідати вимогам;
конструкція катучий сходи повинна бути розрахована на сприйняття зусиль, що виникають в процесі руху плаваючою даху, а також на зосереджене навантаження не менше 5,0 кН і навантаження від розрахункового ваги снігового покриву.

Вимоги до драбинах

Для підйому або спуску до майданчиків на висоту не більше 4 м (наприклад, до майданчиків пеногенераторов або люків-лазів) можуть використовуватися драбини (вертикальні сходи тунельного типу).

Драбини повинні відповідати наступним вимогам:

ширина драбини повинна бути не менше 600 мм;
відстань між східцями має бути не більше 350 мм;
починаючи з висоти 2 м драбини повинні мати огорожі у вигляді запобіжних дуг радіусом 350. 450 мм, розташованих по висоті на відстанях не більше 800 мм один від одного.
