Ротаційний дефлектор для вентиляції креслення і схема

Набір необхідних комунікацій для забезпечення комфортних умов в приміщенні будь-якого призначення передбачає, в тому числі, пристрій системи вентиляції. В ідеалі, вона повинна бути незалежною - це дуже актуально в сучасних умовах без зупинки зростання цін на енергоресурси. Саме тому ще на етапі проектування комунікацій в першу чергу розглядається природна вентиляція. При цьому правильний підхід до технологічного рішення системи - інтегрований в вентканал ротаційний дефлектор.

Проблем з тягою бути не може

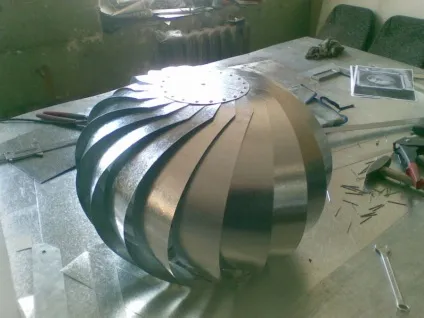

Готовий до установки ротаційний дефлектор

Сенс будь-якої вентсистеми - відведення з приміщень забрудненого повітря, зайвої вологи, тобто забезпечення нормального повітрообміну. Це буде мати місце, якщо вентиляційний канал функціонує ефективно і правильно - тяга в ньому відмінна. Якщо в цьому плані є проблеми, то часто вони провокуються попаданням в шахту каналу дощу, снігу, вітрових мас. Також погана тяга може бути викликана некоректним розташуванням вентиляційної труби, її недостатньою висотою або неправильно підібраним діаметром воздуховода. Такі недоліки природної вентиляції і покликана усунути установка ротаційного дефлектора.

Довідка. Ратаціонний дефлектор має ще інші назви - турбодефлектор або ротаційна турбіна. Це складний механізм з частиною, що обертається - активною головкою, забезпеченою спеціальною системою лопатей. Також в конструкції є статична частина - основа, до якої кріпиться головка і з'єднується із вентиляційною трубою.

Переваги ротаційного дефлектора

Активна головка рухається за допомогою підшипників

• Незалежно від напрямку вітру обертальні рухи активної головки відбуваються в одному і тому ж напрямку. В результаті, виходить ефект «часткового вакууму» в вентканалах - повітря розріджується, сила руху потоку збільшується, а ризик виникнення зворотної тяги наближається до нуля.
• Ротаційні моделі повністю виключають вплив на ефективність вентиляції зовнішніх чинників - опадів і поривчастого вітру.
• Автономність функціонування механічного пристрою, що збільшує продуктивність системи повітрообміну - один з найважливіших його плюсів.
• Невисокі витрати на модернізацію вентиляції.
• Швидка окупність інвестицій на установку дефлектора з турбінами.
• Захист вентшахти від попадання сміття, птахів, пр.
• Декоративна закінченість виведеної на дах труби - будь-який фасад від наявності такого кулястого об'єкта виграє.

Важливо! Ротаційний дефлектор збільшує ефективність стандартної природної припливно-витяжної вентиляційної системи в 2-4 рази. При цьому «посилення» не вимагає підключення до електроживлення, що відповідає сучасним тенденціям енергоефективності будівель і споруд.

У чому недоліки турбодефлектора

Якщо немає вітру, пристрій не працює

Ротаційна конструкція погодозалежної - це фактично єдиний, але дуже важливий його мінус. У тиху погоду турбодефлектор по суті нічим не відрізняється від звичайного захисного козирка на трубі воздуховода.

Чи можна виготовити ротаційний дефлектор своїми руками

Простіші види дефлекторів, що застосовуються на практиці давно, майстровиті домохазяїни нерідко виготовляють самостійно. В принципі, технічно підкована людина з цією роботою впоратися зможе. Правда, для цього буде потрібно розробити робочий проект майбутньої конструкції, грамотно зняти заміри, розробити схему монтажу дефлектора.

Збірка конструкції кустарним чином проблематична

Відносно турбированной варіації не все так просто - вона технічно більш складна конструкція. Тому, практично завжди, прийнявши рішення використовувати саме ротаційну модель, набувають її у вигляді професійно виготовленого вироби.

Що пропонує ринок

Модельний ряд роторних дефлекторов цієї торгової марки представлений моделями різних геометричних форм, в частині нерухомого підстави:

• А - кругла труба;
• В - квадратна труба;
• З - квадратне плоска підстава.

Маркування виробів в сортаменті представлена, як ТА-315, ТА-355, ТА-500. Цифровий індекс вказує на діаметр круглого або параметри прямокутних підстав. Саме по них можна судити про габарити механізму, а також сфері його застосування. Наприклад, ТА-315 і ТА-355 актуальні при організації повітрообміну в підпокрівельному просторі. А ось ТА-500 - це пристрій універсальний і може інтегруватися в вентиляцію житлового будинку.

На схемах вказані параметри, які потрібно враховувати при виборі моделі

Проводять ротаційний дефлектор «Турбовент» вУкаіни - в Нижегородської області, в місті Арзамасі.

Дефлектори з нержавіючої сталі польського виробництва. Чи можливо застосувати для дахів будь-яких конфігурацій. Вироби виготовляються з високоякісної нержавіючої сталі. Пристрої універсальні - підходять і для вентиляційних систем, і для димоходів. Граничний показник робочої температури - 500 С.

Ротаційний дефлектор, що випускається компанією з республіки Білорусь. Виробник позиціонує свою продукцію, як обертається димоотводним ковпак Turbomax1. Але підходить він і для вентиляцій також. Без побоювань можна застосовуватися на територіях з II і III зонами вітрового навантаження. Компанія акцентує увагу споживачів на те, що готові виготовити виріб під замовлення за параметрами для конкретного об'єкта.

особливості монтажу

Заводський турбодефлектор - конструкція цільна, вже готова до установки. У ній є активна рухлива верхня частина і основа, що включає підшипники з нульовим опором. Виріб продумано таким чином, що навіть при сильному поривчастим вітром його не нахиляючись і не знесе вниз.

Дефлектор з полімерним захисним покриттям

Увага! При монтажі важливо враховувати, що дефлектор різних модифікацій повинен підніматися над дахом на 1,5-2,0 м. При дотриманні цього пристрою тяга у вентиляційному каналі ще посилиться.

На завершення хочемо відзначити, що ротаційні дефлектори в своєму сегменті є найдорожчими. При цьому споживачу пропонується вибрати відповідну конструкцію з нержавійки, оцинковки або конструкційної сталі із захисним полімерним покриттям, колір якого може підбиратися під фасадне оформлення. Безумовно, вид матеріалу з якого зроблений дефлектор відбивається на його вартості.
