Установка змішувача вузла для теплої підлоги своїми руками призначення, підключення, правила вибору

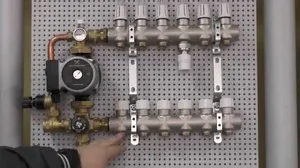

Призначення вузла підмішування для теплих підлог

За своїм зовнішнім виглядом змішувальний вузол підмішування представляє групу або ланцюг трубопроводів, які укладаються в строго заданій послідовності. використовувані для вирішення одного завдання - об'єднання двох різних потоків рідини в один загальний.

Існує три варіанти змішування теплоносія:

•
  паралельний;
• послідовний;
• комбінований.

Серед усіх перерахованих типів оптимальним варіантом видається послідовне змішування. Подібний вибір обумовлений в першу чергу його високою продуктивністю, оскільки майже всі перероблене кількість води доходить до споживача.

У деяких випадках допускається застосування паралельного варіанта. У цьому випадку відзначається непостійний витрата рідини. Однак усунути цей недолік можна шляхом монтажу двухходового клапана, який може бути налаштований найбільш оптимальним чином.

схема колектора

Для монтажу колекторної групи може бути вибрано кілька схем. Одна з них буде приведена нижче.

Ця схема вимагає використання певних елементів:

•
  трубопроводи-трійники;
• клапани основних типів: змішувальний, трьохходовий і регулює, які встановлюють на прямому та зворотному гілках;
• циркуляційний насос;
• обладнання регулювання і автоматизації.

При використанні такої схеми подача води забезпечується циркуляційним насосом. Це триває до того моменту, поки не вдасться вийти на необхідний температурний рівень. Після цього починає діяти автоматика, що призводить до перекривання доступу води за допомогою клапанів. На цьому процес припиняється. Необхідно мати на увазі, що при виконанні монтажу своїми руками слід подбати про пристрій дренажу і системи воздухоотвода.

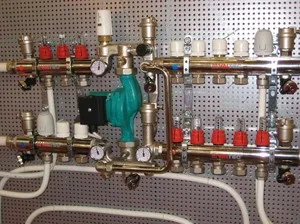

Вибір і підключення колектора

При виборі моделі колектора необхідно брати до уваги в першу чергу місце розміщення теплої підлоги і використовуваний метод монтажу. Все це згодом позначиться на витратах, а також вплине на рівень безпеки обладнання. Встановлюючи змішувальний вузол колектора, слід пам'ятати про те, що він має низький рівень захисту, оскільки містить рідину, що має різну температуру.

Коли різні потоки сходяться в один загальний, температура стабілізується, і вже після цього необхідно забезпечити її підтримку на необхідному рівні. На ефективність роботи системи теплої підлоги вплив надають використовувані матеріали і якість збірки. З цієї причини необхідно дуже ретельно вибирати не тільки змішувальний вузол для теплої підлоги, але і насосне обладнання і терморегулятор.

На що звертати увагу при покупці?

Пропоновані до продажу розподільні колектори можуть відрізнятися своєю ціною, що може залежати від використовуваного матеріалу. На ринку зустрічаються такі моделі, які в переважній більшості виконані з латуні. У той же час є в магазинах вироби, виготовлені на основі нержавіючої сталі.

Іншим фактором, який визначає вартість виробів, виступає складність обладнання. Якщо проаналізувати асортимент доступних сьогодні колекторів, то серед них можна виявити моделі найпростішої конструкції, що передбачають мінімальний набір елементів, а також і системи, які оснащені не тільки базовим набором, але і додатковими елементами захисту. зливними кранами, датчиками регулювання і контролю витрат теплоносія.

Переважна більшість покупців досить часто зупиняють вибір на обладнанні, що має в своїй конструкції змішувальний вузол терморегуляції. Останній оснащується набором датчиків температури і іншими вимірювальними пристроями. Основне завдання автоматики зводиться до вибору оптимального режиму для процесу розподілу теплоносія. У певні моменти можуть спрацьовувати клапани спуску повітря або ж може обмежуватися потік рідини. Якщо розглядати комплектацію стандартної моделі, то вона оснащується декількома термометрами, завдяки якій з'являється можливість для зменшення тепловтрат.

Для систем теплої підлоги, які передбачають кілька опалювальних контурів, бажано встановити на кожен з них спеціальний пристрій терморегуляції, в конструкціях якого представлені гребінки і датчики витрати. Такі колектори обов'язково оснащені відвідників повітря, змішувальними вентилями, чохлом для термометра і термоголовкою, у якій є зонд, що дозволяє запускати цей елемент в рідину. Вентиль створює можливість для доступу в контур теплої підлоги необхідного обсягу рідини, нагрітої до високої температури. При цьому термоголовка стежить за тим, щоб не виникало порушення процесу, захищаючи від виникнення неполадок.

Ключові параметри

Окремі споживачі велике значення приділяють ціні обраного пристрою. Однак все ж при виборі доводиться звертати і на інші моменти, які також важливі:

• площа приміщення;
• ціль використання.

Скажімо, якщо мова йде про приміщення невеликих розмірів, наприклад, ванній, то можна обмежитися стандартним колектором з пластмаси, оснащеним простою системою настройки температурного режиму.

Іноді може виникати необхідність у використанні витратомірів. У цьому випадку покупцеві буде потрібно придбати їх окремо, заплативши невеликі гроші. Якщо доводиться мати справу з досить просторим приміщенням, то найбільш оптимальний варіант - використання змішувачів підвищеної надійності. мають можливість вибору температури, що дозволяє найкращим чином налаштувати контур теплої підлоги.

Розташування колекторного вузла в системі теплої підлоги

Ще до початку робіт по установці колектора теплої підлоги слід подбати про монтаж металевого захисного шафи. який може передбачати відкритий або закритий варіант виконання. У деяких випадках вибирають перший варіант, оскільки в цьому випадку спрощується доступ до нього, хоча це негативним чином позначається на терміні служби деталей і з'єднань, які не мають надійного захисту.

Вирішуючи питання з місцем для шафи, необхідно враховувати розміщення контурів водяної підлоги.

При наявності декількох гілок найкраще виділити для шафи місця в центрі. причому він повинен знаходитися на однаковій відстані від робочих контурів і розташовуватися якомога ближче до магістральних трубопроводів. Вибравши подібний варіант розміщення цього елемента, можна бути впевненим, що при здійсненні гідравлічного процесу буде забезпечена максимальна продуктивність.

Найкраще, якщо обладнання буде встановлено в ніші, обмеженою з двох сторін стінами, де є можливість для акуратної установки елементів колектора і підведення трубопроводу. Іноді укладання теплих підлог проводиться у всіх приміщеннях будинку. В цьому випадку при монтажі системи обігріву в кімнатах з найбільшою площею необхідно підвести окремі розподільні вузли.

Особливості установки обладнання

Отримати теоретичну підготовку з монтажу і налаштування обладнання сьогодні можна без особливих проблем, з огляду на наявність у мережі інтернет великої кількості подібних інструкцій. Далі буде розглянута одна з подібних схем підключення колектора теплої підлоги. Використовуючи її, можна самостійно зібрати систему шляхом підключення між собою ключових елементів - трубопроводу, розподільного вузла і котла.

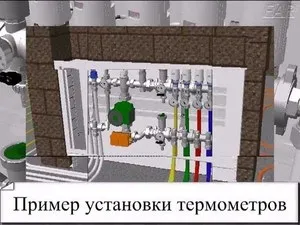

На першому етапі необхідно встановити термометр і запірні крани, якими слід обладнати кожен контурний вихід. Найчастіше ці елементи, основне призначення яких зводиться до регулювання роботи подачі і обратки, представлені в складі колекторного набору. Якщо дотримуватися обраної схеми, то можна з мінімальними витратами часу і без помилок виконати установку розподільного вузла, а крім цього підключити труби для подачі і відведення рідини. Разом з тим це дозволить створити умови для відключення будь-якого з обігрівальних контурів в будь-який момент.

Для з'єднання елементів використовуються компресорні фітинги. Часто окремі сполуки монтуються за допомогою стандартного комплекту. представленого гайкою, втулкою і кільцевих затискачем. При наявності розбіжностей по діаметру використовуваних елементів їх підключення здійснюється за допомогою перехідників.

висновок

Для забезпечення ефективної роботи системи теплих підлог слід використовувати всі необхідні елементи, в тому числі і змішувальний вузол теплої підлоги. Цей елемент здатний вплинути на робочі параметри системи, дозволяючи встановити найбільш оптимальні для них показники.

Однак щоб подібний елемент системи теплої підлоги приніс відчутну вигоду від використання, необхідно правильно виконати його монтаж. Схема підключення до системи подібного вузла дозволяє без помилок вирішити цю задачу, за рахунок чого у власника з'явиться можливість налаштовувати роботу системи обігріву за своїм бажанням в будь-який момент часу.
