Установка воріт з профнастилу з хвірткою своїми руками фото і відео

Монтаж воріт з профнастилу з хвірткою - найбільш простий і економічно вигідний варіант. Профільований лист вельми популярний у дачників і власників приватних будинків. Причин тому кілька: цей матеріал має прийнятну для споживача ціну, його можна легко розрізати на полотна необхідної величини і закріпити на дерев'яному або металевому підставі.

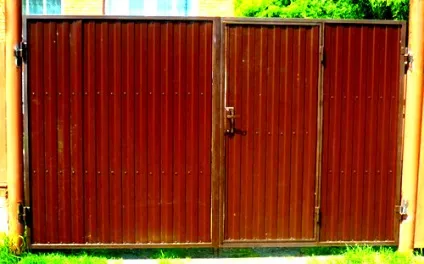

Так виглядають ворота з профнастилу з вбудованою хвірткою

Типи воріт з профнастилу

Власники приватних будинків бажають не тільки захистити свою територію від проникнення сторонніх осіб, але і зробити її естетично привабливою. Ці завдання найпростіше виконати за допомогою пристрою забору і воріт з профнастилу. Будівництво першого рідко викликає труднощі, але з монтажем в'їзний групи неминуче виникає ряд питань. У числі перших - вибір типу воріт.
Існує два варіанти пристрою хвіртки:

1. Праворуч або ліворуч від воріт.
2. Безпосередньо в одній із стулок воріт.

У першому випадку для монтажу хвіртки потрібно встановити додаткову опору. Другий варіант вигідний тим, що для пристрою в'їзний групи досить 2 (а не 3) стовпів, істотно скорочуються трудові і фінансові витрати.

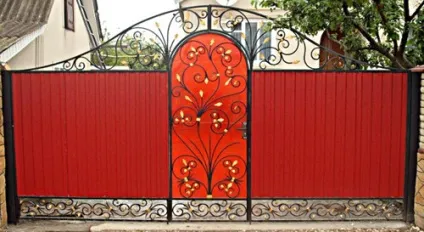

Оригінальний дизайн і оформлення кованими елементами воріт з профнастилу з хвірткою

Забір з хвірткою всередині стулки - найбільш зручне рішення для конструкції з автоматизованою системою управління в'їзний групою. Перед початком будівництва огорожі для своєї ділянки потрібно визначитися з типом воріт. Можливі наступні варіанти монтажу стулок:

Будь-який з перерахованих типів конструкцій можна оснастити системою автоматизованого управленія.Первий варіант найбільш популярний завдяки простоті і дешевизні свого пристрою. Незважаючи на обраний тип воріт, на етапі планування майбутніх робіт знадобиться з'ясувати для себе наступні моменти:

1. Оптимальна ширина в'їзду для автомобіля. Має сенс орієнтуватися на наступне правило: ширина воріт повинна відповідати стандартним розмірам легкового автомобіля плюс 1 м. У цьому випадку у двір можна буде заїжджати легко і вільно, не ризикуючи зачепити машиною опори стулок.

2. Визначитися з тим, чи буде хвіртка вбудованої в ворота або розташованої поруч з ними.
3. Вибрати матеріал для будівництва стовпів.
4. Вибрати марку профнастилу.

Забір може бути збудований з використанням дерев'яних, металевих або цегляних опорних стійок. У кожного з цих матеріалів є свої переваги. Так, дерево вигідно тим, що до нього найбільш легко кріпити профлист на паркан. У роботі з металевими стовпами знадобляться зварювальний апарат та навички роботи з ним. Цегляні стовпи надійні і естетично привабливі, але вимагають солідних фінансових і трудових витрат.

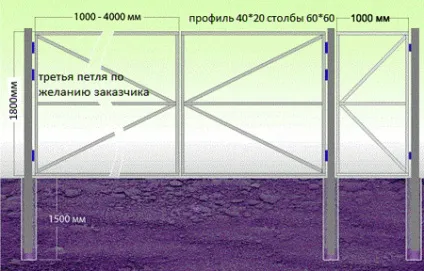

Схема з розмірами каркаса воріт з профнастилу з хвірткою

Забір з такими опорами виглядає презентабельно, але на його зведення знадобиться значно більше часу, ніж у випадку з дерев'яними збірними стовпами або металевими опорами. Для того щоб зробити ворота неприступними для сторонніх, потрібно виключити можливість відкриття стулок із зовнішнього боку огорожі.

Ця вимога актуально не тільки для відкатних та автоматизованих, але і для орних воріт. Вкрай важливо правильно вибрати марку профільованого листа. Якщо цей матеріал буде тонким, в процесі експлуатації на ньому неминуче залишаться вм'ятини і подряпини, що знизить естетичну привабливість конструкції.

Вибір і розрахунок матеріалів для пристрою воріт

Монтаж воріт з профнастилу своїми руками найбільш простий з використанням в якості опор металевих труб або дерев'яного бруса. Оптимальне перетин стовпа 60 мм. товщина стінки - не менше 2 мм.

Для того щоб дерев'яні стовпи були надійними і довговічними, слід вибирати брус 15Х15 см або 20х20 см. Деревину в обов'язковому порядку обробляють вогнебіозахисні складом, а метал - антикорозійним.

Забір буде максимально стійким, якщо правильно розрахувати крок установки опор і вибрати їх потрібне перетин. Для ділянок зі складним рельєфом відстань між опорами не повинна перевищувати 2-х м. Для рівних територій без ухилу і перепадів висот можна збільшити інтервал до 3-х або 3,5 м. Для того щоб дізнатися необхідну кількість опор, периметр ділянки ділять на величину оптимального в конкретному випадку кроку між опорами.

Варіант конструкції воріт з хвірткою з профнастилу

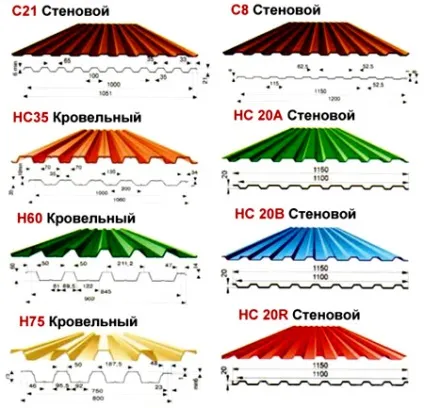

Довжину труб обчислюють виходячи з того, що опора на третину повинна бути занурена в грунт. Надземна частина повинна включати обрану висоту воріт і зазор між ними і грунтом. Так, якщо власник будинку хоче збудувати паркан заввишки 2 м, йому будуть потрібні труби або брус завдовжки 2,7-2,8 м. При виборі профільованого листа потрібно звернути увагу на його марку. Їх декілька:

Матеріал марок «Н» і «НС» за рахунок своєї товщини має більш високу міцність. Тому він зможе витримати велике навантаження. Але у виборі матеріалу для будівництва воріт з профнастилу своїми руками цей параметр не є визначальним. Тому не має сенсу переплачувати за що несе або несуче-стіновий профлист. Досить зупинити свій вибір на марках «С8», «С10» або «С20».
Важливо врахувати і габарити воріт і хвіртки.

Полотно профнастилу має виступати за межі каркаса стулки на 10-12 см. Оптимальна висота хвилі металевого листа становить 2-2,5 см. Виробники випускають профлист довжиною 12 м. Замовляючи матеріал в магазині або на складі, рекомендується вказувати розмір необхідних для будівництва паркану і воріт з профнастилу своїми руками полотен.

Вирізати їх будуть зі стандартних 12-тиметрових листів. Щоб не переплачувати за непотрібні залишки цього дорогого матеріалу, рекомендується вибрати площа стулок, кратну 12. Під час закупівель матеріалів не варто забувати про те, що для фіксації профлиста будуть потрібні саморізи і металеві петлі.

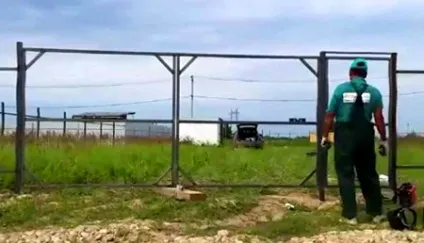

Монтаж каркаса орних воріт

При зведенні орних воріт з профнастилу своїми руками насамперед визначаються з шириною стулки. Цей показник залежить від габаритів використовуваного домочадцями автотранспорту.

Креслення у масштабі каркаса орних воріт

Стандартна ширина стулки становить 2-4 м. Хвіртка і ворота складаються з двох основних елементів: каркаса і обшивки (в даному варіанті - профлиста).

1. Для пристрою каркаса беруть труби круглого або прямокутного перерізу з товщиною стінки не менше 2 мм. Для кожної стулки знадобляться 4 основних стійки (2 вертикальних і 2 горизонтальних) і 2-4 поперечки (укосу). Останні виступають в якості підсилюючих елементів каркасу. Для основних стійок будуть потрібні труби перерізом не менше 50 мм. Укосіни можуть мати менший діаметр.
2. Елементи каркаса з'єднують між собою за допомогою зварювання. Для того щоб кути стулок відповідали необхідним 90 °, рекомендується підготувати спеціальний шаблон, що складається з двох дерев'яних брусків, з'єднаних між собою під прямим кутом.

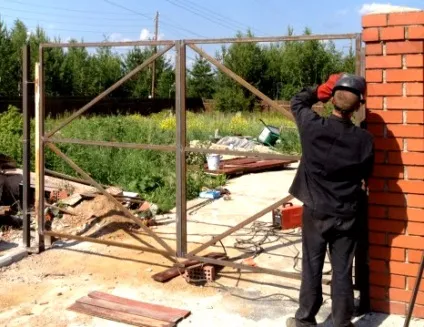

Процес зварювання каркаса воріт

Після нарізки металеві труби покривають складом. що перешкоджає утворенню корозії, після чого елементи каркаса укладають на рівну горизонтальну поверхню і перевіряють правильність кутів за допомогою приготованого шаблону.

Розташовані поруч труби спочатку лише прихоплюють зварюванням, намагаючись витримати необхідні для монтажу конструкції прямі кути. Після цього труби приварюють один до одного, не побоюючись випадково зрушити елементи каркаса. Після зварювання труб, що утворюють периметр стулки, приступають до монтажу укосин. Ці деталі розташовують по діагоналі. Між основною поперечиною і периметром каркаса можна встановити додаткові підсилюючі елементи. Вони потрібні в тому випадку, якщо ширина стулки перевищує 2,5 м.

Для монтажу орних воріт з профнастилу своїми руками будуть потрібні металеві петлі. Є різні варіанти цих елементів конструкції. Можна вибрати такі петлі, щоб стулки відкривалися тільки всередину (у двір) або назовні (на вулицю). Але є і такі, які дозволяють розкрити стулку в будь-яку сторону. Якщо для пристрою воріт і хвіртки обрані саме вони, буде потрібно встановити спеціальний обмежувач.

Принципової різниці в устрої стулок для різних типів воріт немає. Для орної, відкатної або підйомної конструкції неминуче буде потрібно зробити металевий каркас і якісну обшивку. Під час роботи необхідно регулярно перевіряти правильність монтажу воріт за допомогою будівельного бульбашкового рівня. Для більш точних вимірів рекомендується використовувати інструмент довжиною не менше 1 м.

Монтаж воріт і хвіртки з профнастилу

Орні ворота з профнастилу можуть бути оснащені підсилює елементом - металевою або дерев'яною балкою, розташованої між опорними стійками. Ця деталь дозволить уникнути деформації конструкції і зміщення (ухилу) стовпів під час сезонних переміщень грунту в період її замерзання-розмерзання. Тому власникам ділянок з пучинистих грунтом настійно рекомендується не ігнорувати можливість додаткового зміцнення воріт і хвіртки.

Етапи монтажу в'їзний групи:

1. Установка стовпів паркану. Для виконання цього завдання здійснюють розмітку і бурят ями під стовпи. Дно ям повинно бути розташоване нижче ТПГ (точки промерзання грунту) на 20-30 см. Для більшої стійкості стовпи необхідно забетонувати.
2. Монтують каркас стулок.
3. Приварюють петлі.
4. За допомогою саморізів кріплять до каркаса заздалегідь нарізані полотна обшивки.

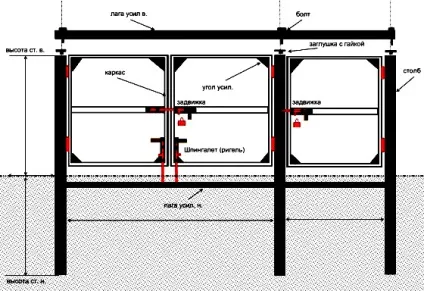

Схема з розмірами для кріплення профнастилу до воріт

Місця установки кріпильних елементів обробляють антикорозійним складом або закривають спеціальними пластиковими планками.

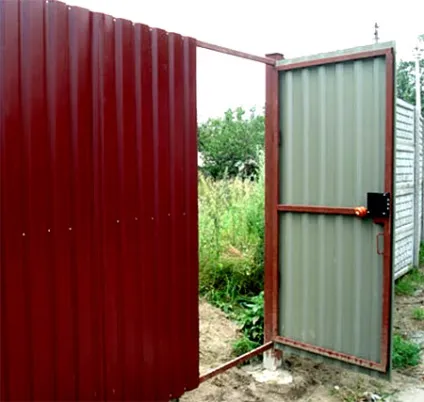

Якщо встановлюють ворота з профнастилу з хвірткою, розташованої усередині однієї із стулок, на етапі монтажу каркасу приварюють додаткові металеві стійки, які послужать опорою для вхідних дверей. Але найчастіше розсувні ворота з профнастилу встановлюють з хвірткою, розташованої поруч з однією із стулок.

У цьому випадку потрібна установка не 2, а 3 опор, які можна об'єднати додатковим ребром жорсткості - горизонтально покладеної поверх стовпів балкою. Для пристрою хвіртки будуть потрібні ті ж матеріали, що і для монтажу воріт. Стандартні розміри вхідних дверей наступні: ширина 0,9-1 м, висота 1,75-1,9 м.

Креслення воріт і хвіртки з розмірами

Для каркаса хвіртки теж будуть потрібні укосіни, які в цьому випадку можна розташувати не по діагоналі, а горизонтально. Для хвіртки досить 2-х ребер жорсткості, встановлених на однаковій відстані одна від одної. Оскільки вхідними дверима будуть користуватися частіше, ніж воротами, рекомендується особливу увагу приділити якості установки петель і обмежувача руху двері. На завершальному етапі монтажу вхідної групи на хвіртку врізають замок і ручку.
