Установка трьохконтактного вимикача з підсвічуванням на світильник ера

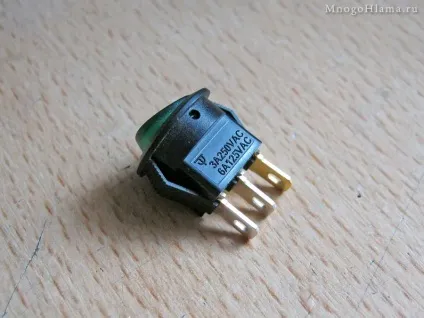

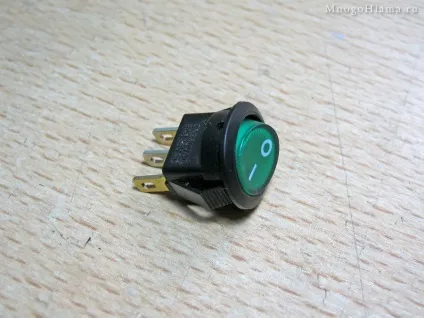

Вирішив трохи доробити ось цей світильник ЕРА. встановивши на нього вимикач з підсвічуванням, бо заводський кнопкою яка висить на дроті, трохи незручно користуватися, так як вона знаходиться під столом. А якщо ж примотати її до стійки світильника, то ці банти з проводів, своєю присутністю починають псувати всю картину. До того ж, на захисному кожусі світильника, якраз таки є зручне місце для такого вимикача. Загалом купив ось таку Трьохконтактний круглу кнопку з підсвічуванням (фото нижче).
Після покупки, кнопка була розібрана для більш ретельного вивчення її схеми і конструкції. В принципі, приблизне пристрій цих Трьохконтактний вимикачів, я знав і раніше, але щоб точно бути впевненим в цьому, вирішив все ж розібрати її і вивчити. Після чого, була складена простенька схема цього вимикача, разом з лампою світильника (фото нижче). За якої добре видно, як підключена неонова підсвітка всередині цього вимикача. В даному випадку, підсвічування підключена між жовтим і середнім контактом вимикача. Так само на схемі показані варіанти підключення мережевого проводу, при яких підсвічування повинна була горіти постійно або ж тільки разом з навантаженням.
Я наївно вважав що зможу підключити цей вимикач по одній з цих схем, щоб кнопка постійно світилася в темряві і її легше було знаходити. Але цей вимикач показав мені дулю, бо підсвічування включалася тільки разом з кнопкою, яку б схему я не вибрав. Як виявилося, ця неонова лампочка разом з резистором, вмонтована в клавішу вимикача. Власне через це, надійний контакт є тільки на середньому контакті вимикача, бо клавіша сидить на ньому. А ось до жовтого контакту, неонка підключається тільки при опусканні клавіші на нього.
Загалом, для великих прямокутних Трьохконтактний клавішних вимикачів з підсвічуванням, думаю ця схема цілком підійде. Так як у мене на кухні, в цьому саморобному світлодіодному світильнику який зараз проходить випробування, коректно працюють обидві ці схеми. У будь-якому випадку, перед установкою будь-якого вимикача в ланцюг, краще продзвонити його тестером або мультиметром, особливо якщо висновків у нього більше двох. Тим більше, бувають кнопки в яких тупо встановлені звичайні світлодіоди без всяких токоограничивающих резисторів і діодів, ймовірно для заживлення із зовні.
Поки забиваємо на підсвічування в цій кострубато зібраної Китайської кнопці і переходимо до підготовки місця для установки вимикача. Заміряємо ширину торцевої поверхні кожуха.

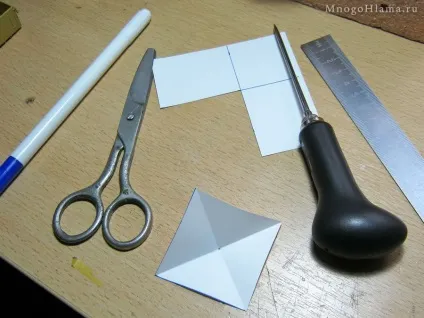

Після чого, вирізаємо за цими вимірами, паперовий квадрат. Двічі складаємо його протилежними кутами на зустріч і в підсумку, за рахунок перетину складок, отримуємо оцінку центру в квадраті.

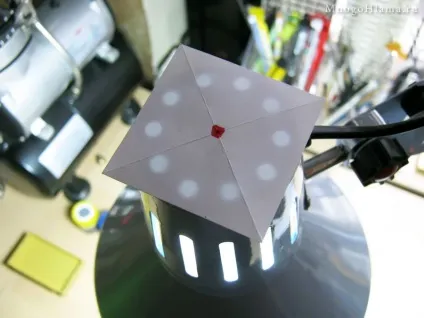

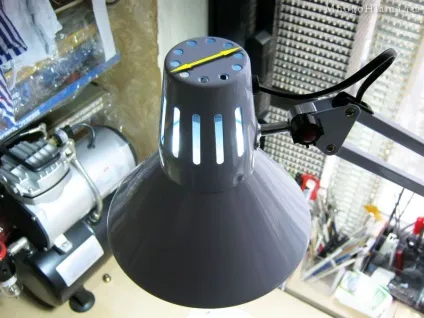

Приклавши і вирівнявши шаблон на торці кожуха, робимо мітку олівцем або шилом. До речі, тільки потім до мене дійшло, що центр можна було отримати по пересіченим ниткам, протягнутим крізь круглі вентиляційні отвори в кожусі.
Розбираємо світильник. Знімаємо залізний абажур, відкручуємо пару гвинтів, які утримують захисний кожух і патрон всередині нього. Виколупуємо разом з проводом, гумову пробку (ізолятор).

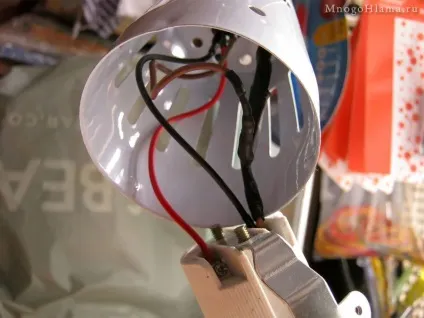

Від'єднуємо дроти від патрона лампи, після чого, можна повністю зняти захисний кожух. Накерніваем шилом центр майбутнього отвору.

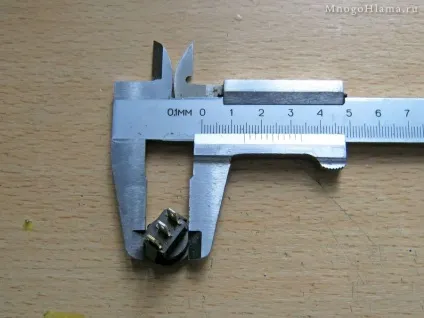

Заміряємо діаметр корпусу вимикача. Якщо є циркуль, то отриманий раніше діаметр, креслимо на торці кожуха. Взагалі то край кола креслити не обов'язково, просто з ним постійно буде видно контур майбутнього отвору, і відповідно не доведеться часто включати голову під час свердління і розточування отвору в корпусі кожуха.

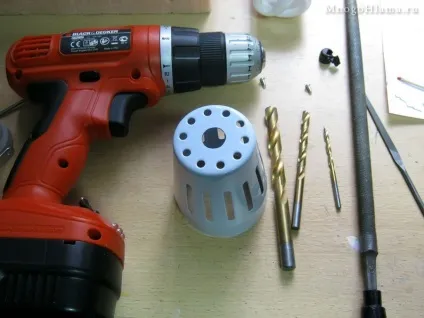

Після чого, свердлимо отвір по наростаючій, свердлами різного діаметру. На завершальному етапі, розточуємо отвір за допомогою круглого напилка або ж дремелем. У самому кінці, надфілем або наждачним папером, позбавляємося від гострих кромок.

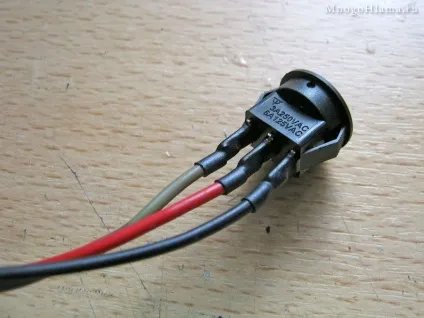

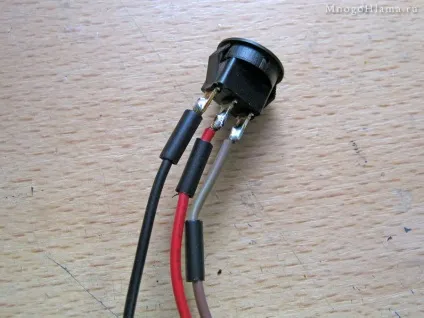

Припаюємо до вимикача три відрізка проводу, з запасом, щоб вони виходили з кожуха на 5-10см. Ізолюємо все висновки термоусадкой.
Перш ніж остаточно осаджувати кнопку на своє місце, повертаємо її під потрібним кутом.
Назад заводимо шнур всередину кожуха, прикручуємо і припаюємо дроти відповідно до схеми вище.
Перш ніж збирати плафон остаточно, підключаємо світильник до мережі і перевіряємо як все працює. У моєму випадку, підсвічування виявилася просто жахливою, бо під зеленої і симпатичною клавішею, світився жовтий неоновий ліхтарик. До того ж, на просвіт добре була видна начинка цієї клавіші (резистор).

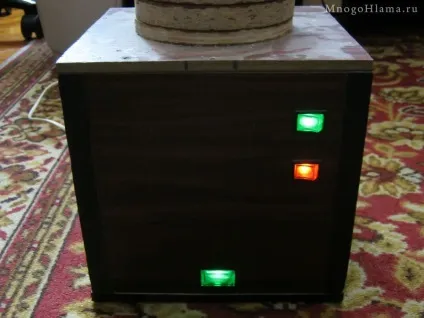

Може я звичайно чіпляюся, але в моєму розумінні, хороша підсвічування повинна виглядати так як на фото нижче. Це мій давній апарат для виготовлення цукрової вати, який на жаль поки так і не доробив. Але ось кнопки які я коли то встановив в нього для управління мотором і теной, світять в рази яскравіше і красивіше. Ймовірно неонки в них кольорові і відповідають кольору клавіш, або ж просто білі, якщо звичайно такі бувають.

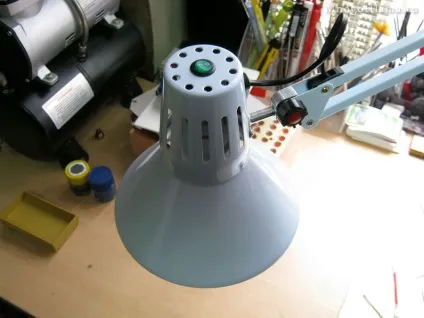

Як би там не було, кнопка з убогої підсвічуванням встановлена і досить добре працює. Тепер не потрібно шукати під столом провідний вимикач, бо нова кнопка знаходиться на самому видному та зручному місці. Ось ще б нормальну підсвічування до нього, так щоб горіла вона постійно, тоді ціни б не було такої кнопочки :-) Якщо не знайду в магазині чогось получше цієї кпини, то можливо перероблю підсвічування в цьому вимикачі, щоб горіла постійно, а не тільки при включенні.
