Установка точкових світильників в натяжна стеля - інструкція з монтажу

заставні платформи

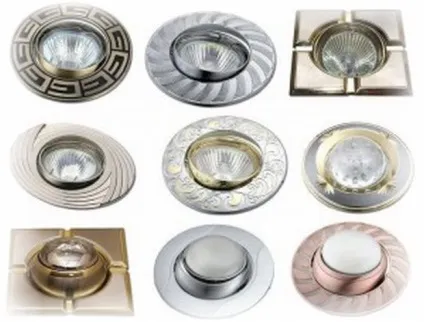

Конструктивно точкові світильники повинні відповідати натяжної стелі. Його матеріал розташовується на деякій відстані від стельового перекриття. Тому розміри точкового світильника повинні бути менше згаданого відстані. Базовою деталлю для монтажу цих освітлювачів служить заставна платформа. Кріплення світильників до натяжної стелі робиться з опорою на ці платформи. Розміри точкових світильників, які встановлюються в натяжні стелі, можуть бути різними, але стандартизованими.

Тому можна придбати заставну з відповідними розмірами, щоб зробити монтаж світильників в натяжна стеля. Зазвичай такі платформи більш декоративні, що сприяє прикрасі стелі і кращому сприйняттю вбудованих світильників.

Готові заставні платформи

Але якщо умови виконання робіт не дозволяють заздалегідь точно визначити, який світильник буде вбудований в натяжна стеля, купуються універсальні платформи. Вони спеціально виготовлені так, що підганяються під необхідний розмір, щоб вбудувати корпус.

Перед тим як встановити точковий світильник, заміряються габарити його корпусу. З концентричних кіл, завданих у вигляді нерівностей на поверхню платформи, вибирається найближча трохи більшого діаметра. По ній робиться надріз монтажним ножем і потім видаляється непотрібна відрізана частина платформи. Це зручно, але не так декоративно, як готова заставна платформа. Вона зроблена для того щоб встановлювати тільки корпус одного діаметра.

Підготовка універсальної заставної платформи під точковий освітлювач

• Світильник, встановлений в стелю, буває не тільки круглої, але і квадратної форми. Для таких вбудованих квадратних освітлювачів існують квадратні заставні платформи.

Квадратний освітлювач і платформа для нього

Монтаж точкових світильників в натяжна стеля починається з розмітки. Це важливий етап, від якого залежить зовнішній вигляд стелі. Якщо освітлювачі розташовані в один або кілька рядів, помітне відхилення від прямої лінії псує всю красу. Розмітка, яка виконується на стелі, сама по собі вельми втомлює. До того ж на стелі її потрібно зробити перший раз для кріплення світильників і вдруге за тим самим натягнутому матеріалу. Але існує технологія, при якій попрацювати над розміткою можна тільки один раз. Для цього вона робиться на підлозі і проектується на стелю.

• Спочатку на підлозі на око чи інакше визначаються приблизні місця розміщення джерел світла при розташуванні їх на стелі.
• На ці місця приклеюється клейка стрічка. Вона призначена для нанесення міток.
• Для розмітки зручно користуватися шаблоном, який можна зробити з підручних матеріалів.
• Спочатку розмітка робиться олівцем. Якщо щось не так нанесено, лінії стираються і наносяться заново. Коли стає очевидною правильність розмітки лінії олівцем, вона наводиться маркером.
• Використовуючи готову розмітку, зроблену на підлозі, і світловий нівелір, мітки переносяться спочатку на основний, а потім і на натяжна стеля.

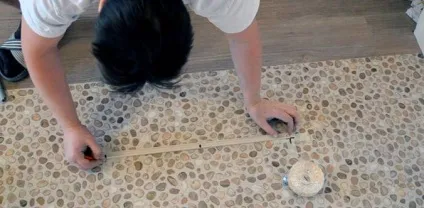

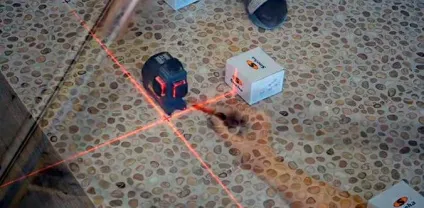

Наносимо розмітку на підлозі, використовуючи шаблон, і переносимо її на стелю світловим нівеліром

Світлова мітка буде на тому ж місці і після інсталяції плівки. Перенісши розмітку на стелю, починають кріпити до нього заставні платформи. Для виконання цієї та наступних операцій потрібен набір інструментів і приладдя, показаних далі на зображенні.

Інструменти та приладдя для інсталяції точкових освітлювачів

Кріплення платформ до стелі

Платформи універсального призначення обрізаються за розміром наявних світильників. Кожну з них треба перевірити, вставивши світильник в отриманий отвір. Потім треба підготувати платформи до установки на базову стелю. Для цього використовується металева перфорована стрічка. Вона відрізається і гнеться так, як потрібно. Щоб отримати розміри заготовки для кріплення платформи, треба заміряти по несе натяжна стеля профілем відстань до стельового перекриття. Для кожної платформи виготовляється одна кріпильна скоба і один хомут для проводу.

Обрізка заставної платформи за розміром посадкового місця точкового освітлювача і перевірка розмірів реальним виміром

Виготовлення скоби і хомута

Кріплення скоби до платформи саморізами

Кріплення скоби і хомута на стелі

монтаж проводів

Простягаючи провід від одного місця кріплення до іншого, його складають у вигляді петлі. Вона пропускається крізь заставну платформу. Пізніше петля буде розрізана для приєднання фурнітури ламп. Провід або кабель тягнеться уздовж стелі. Рекомендується застосовувати багатожильний кабель через кращої гнучкості.

При прокладанні кабелю може вийти кілька кріпильних точок з провисання кабелю. Між ними кабель не повинен провисати. Довгі прольоти кріпляться між світильниками додатковими хомутами. Якщо перекриття стелі дерев'яне, прольоти кабелю протягуються через металеву трубу-гофру.

Кріплення монтажного кабелю до стелі

Кінці жив, отримані після розрізання петлі, зачищаються від ізоляції. Після цього або паянням, або застосуванням клемників монтуються патрони ламп.

Жили кабелю, затиснуті в клемнику

Пайка - найбільш надійний вид з'єднання контактів при монтажі. Однак він повільніший і трудомісткий. Але зате при пайку немає витрат на придбання клемників. За витратами пайка виходить дешевше і надійніше. Який вид монтажу вибирати, вирішує замовник. При пайку до зачищені жилах припаиваются дроти попередньо підготовленого патрона для лампи.

Коли всі платформи змонтовані, дроти забираються всередину так, щоб вони не звисали і не перешкоджали натягу матеріалу стелі. Після цього можна натягувати полотно підвісної стелі. Встановити натяжна стеля своїми руками домашньому майстру цілком під силу.

По готовому після натягу стелі, використовуючи раніше зроблену розмітку на підлозі, наносяться мітки, що позначають центри заставних платформ.

Розмітка полотна натяжної стелі

Останній етап

По розмітці на полотно приклеюються кільця. Якщо корпус не нагріває полотно, як, наприклад, в світлодіодному освітлювачі, достатньо одного кільця. Для галогенного світильника рекомендується клеїти два кільця, одне на інше. Дуже важливо приклеїти перше кільце якісно. Воно буде утримувати натягнуте полотно. Після надрізу при неякісному склеюванні і відриві від кільця рівна натягнута поверхня може бути втрачена і відновити її буде складно. Установка світильників на натяжні стелі може починатися тільки після надійного приклеювання кілець до полотна стелі.

Кільце, приклеєне до полотна

Далі по внутрішньому контуру кільця вирізається матеріал полотна. Через отримане отвір протягується клеммник або роз'єм лампи в залежності від вибору монтажу. Якщо робиться з'єднання з клемником, спустошену від ізоляції жилу рекомендується зігнути навпіл. Це покращує контакт.

Підготовка жив для приєднання в клемнику

Точкові світильники приєднуються до електропроводки та ставляться на свої місця в заставних платформах. На цьому установка світильників в натяжна стеля закінчена.
