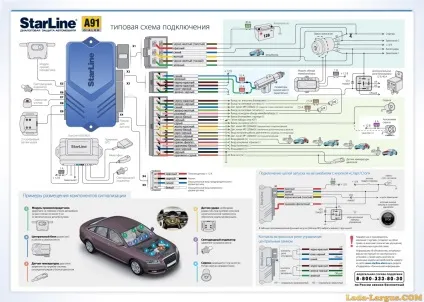

У нас за установку сигналізації і обхідника іммобілайзера просять 6-7 тисяч рубликів, а так як я вже встановлював сигналізацію, правда на ваз 2107, то вирішив що сам впораюся.
В інтернеті позбирав інформацію, зібрав її в єдине і почав установку.
Інструменти:
1) Викрутка TORX T20
2) Ключ торцевий 10мм
3) Бокорізи
4) Пластикові хомути (стяжки)
5) Ізолента
6) Концелярскій ніж
7) Запастися нервами

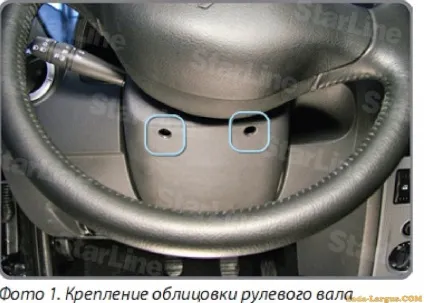

Насамперед знімаємо облицювання рульового вала. Для цього викручуємо 2 самореза під рульовим колесом.
Зображення зменшено. Клацніть, щоб побачити оригінал.

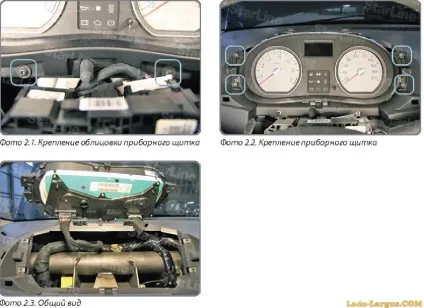

Відкручуємо 2 самореза і знімаємо облицювання приладового щитка. Для зняття приладового щитка необхідно викрутити 4 самореза.
Зображення зменшено. Клацніть, щоб побачити оригінал.

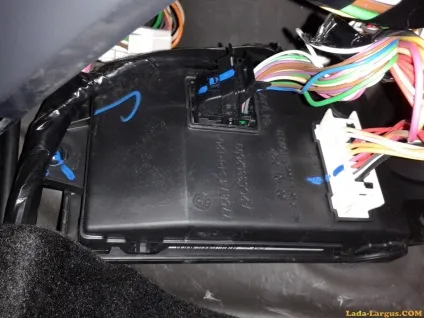

Відкручуємо і знімаємо блок ВСМ. Він знаходиться під торпедою біля ручки відкривання капота.
Зображення зменшено. Клацніть, щоб побачити оригінал.

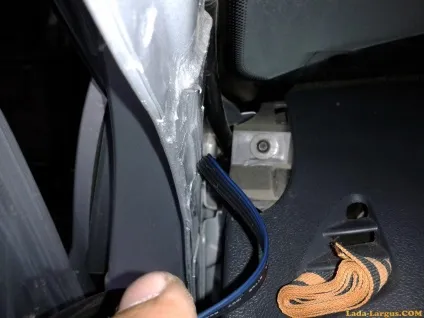

У лівій стійці простягаємо дроти антени сигналізації і світлодіода
Зображення зменшено. Клацніть, щоб побачити оригінал.
Датчик удару і світлодіод
Зображення зменшено. Клацніть, щоб побачити оригінал.

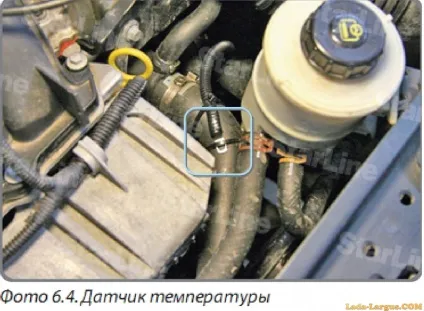

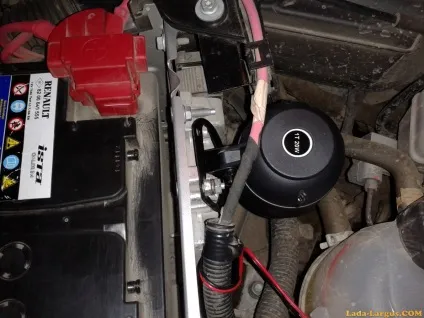

Устнанавліваем під капотом сирену, кінцевик (відрізати 3 ділення) і датчик температури
Зображення зменшено. Клацніть, щоб побачити оригінал.
Зображення зменшено. Клацніть, щоб побачити оригінал.
Зображення зменшено. Клацніть, щоб побачити оригінал.

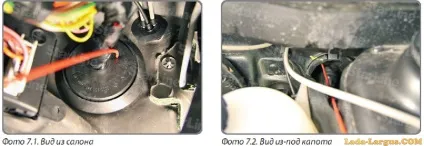

Провід під капот прокладаємо через штатну гумку з боку водія
Зображення зменшено. Клацніть, щоб побачити оригінал.

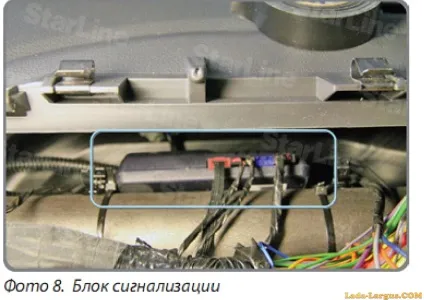

Блок сигналізації кріпимо двома хомутами (стяжками) до поперечної балки кузова за допомогою приладів щитком
Зображення зменшено. Клацніть, щоб побачити оригінал.

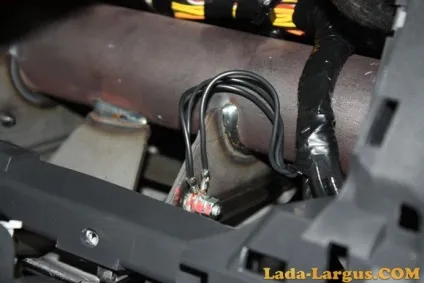

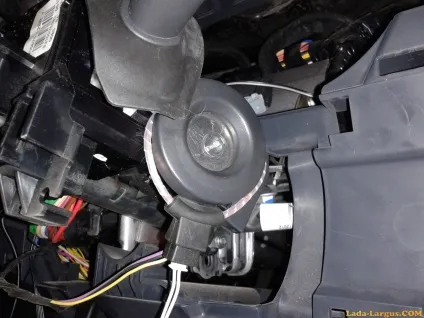

Для обходу штатного іммобілайзера надягаємо рамку модуля обходу на замок запалювання
Зображення зменшено. Клацніть, щоб побачити оригінал.

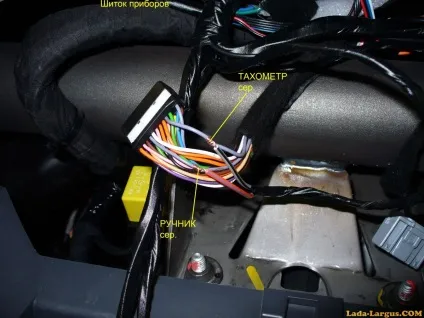

На чорній фішці приборки:
Тахометр у мене бежевий, у вас може бути сірий (авто) (4 з ліво) + сіро-чорний (сигналка)
Ручник сірий (авто) (4 з право) + оранжево-фіолетовий (сигналка)
Зображення зменшено. Клацніть, щоб побачити оригінал.

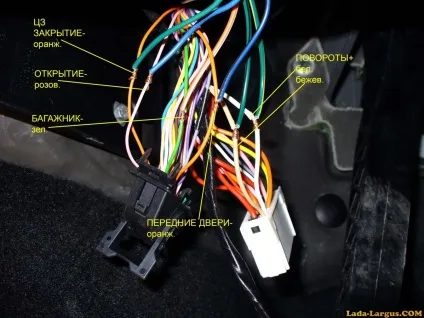

Ценртальний замок:
помаранчевий (авто) закриття + зелений (сигналка)
рожевий (авто) відкриття + синій (сигналка)
концевики:
зелений (авто) + бежево-білий (сигналка) багажник і задні двері
помаранчевий (авто) + синьо-чорний (сигналка) передні двері
поворотники:
білий (авто) + зелено-жовтий (сигналка)
бежевий (авто) + зелено-чорний (сигналка)
Зображення зменшено. Клацніть, щоб побачити оригінал.

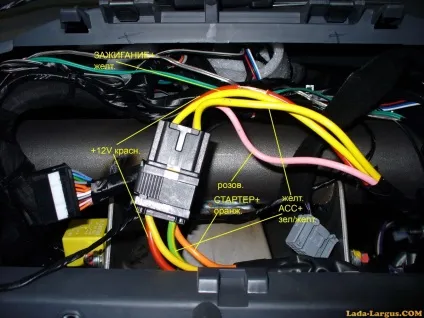

+12в - Червоний (авто) + червоний (сигналка)
АСС - Жовтий (авто) + зелений (сигналка) / АСС
Запалювання - Рожевий (авто) розрізати + чорно-жовтий товстий (сигналка) в сторону стартера і чорно-жовтий тонкий (сигналка) в сторону замку запалювання
Зображення зменшено. Клацніть, щоб побачити оригінал.
Обхідник іммобілайзера підключайте до рожевого проводу сигналізації
Зображення зменшено. Клацніть, щоб побачити оригінал.
