Установка сигналізації renault logan, точки підключення сигналізації рено логан, майстру 12 вольт
Перед усіма підключеннями знімаємо мінусову клему з акумулятора.
Майже всі підключення будуть проводитися на блоці кофорта, який знаходиться зліва і вгорі від ніг водія.

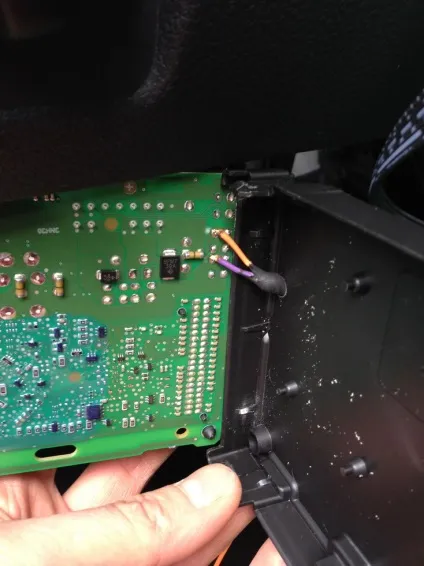

Для підключення ЦЗ викручуємо блок, відключаємо його і розбираємо. Впаюються на силове реле центрального замка як показано на фотографії.

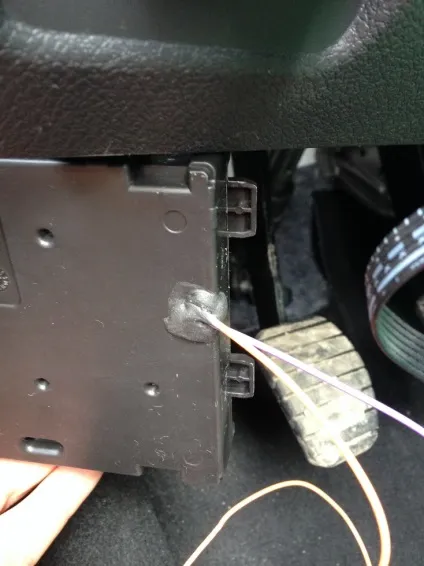

Свердлимо дірочку в корпусі для проводів, простягаємо їх і герметизируем. Можна використовувати матеріал від фольгованої віброізоляції.

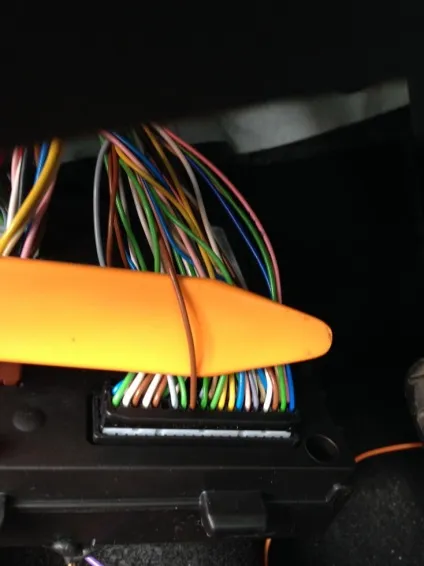

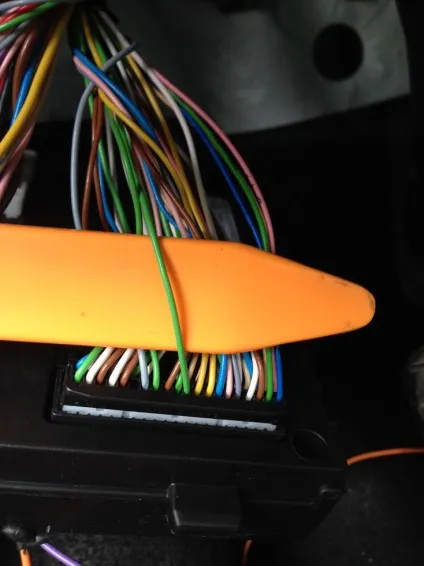

Кінцевик водійських дверей - розв'язуємо одним діодом.

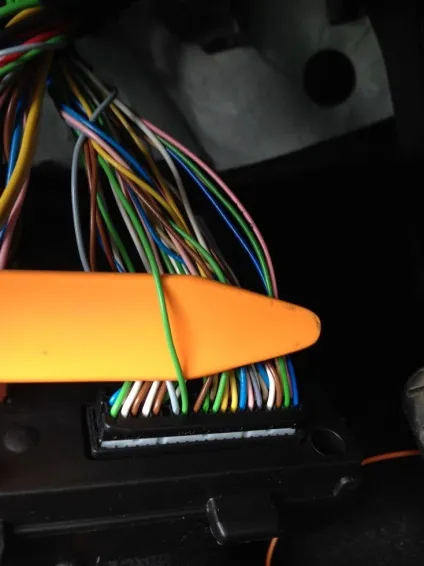

Кінцевик пасажирських дверей, розв'язуємо одним діодом.

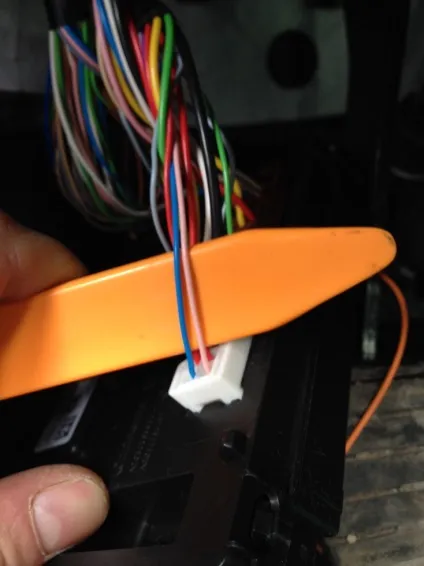

Концевики задніх дверей і багажника (кузов універсал) зведені в один провід, розв'язуємо діодом.

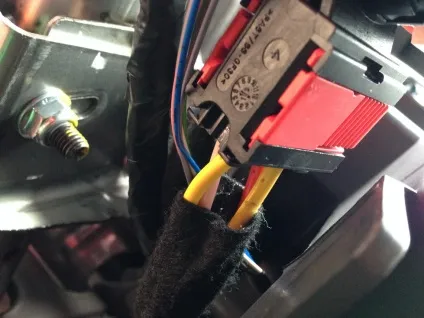

Постійний плюс і запалювання підключаємо на замку запалювання.

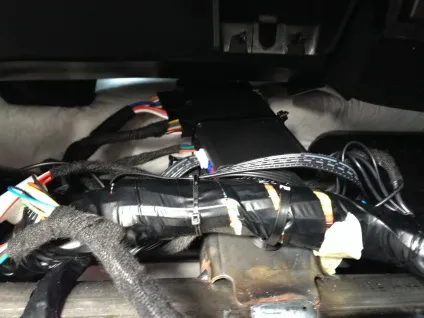

Блок сигналізації кріпимо за панеллю приладів на стяжках.
Маса є за панеллю приладів.

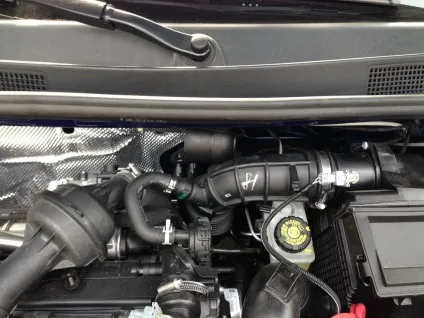

Провід під капот простягаємо через ущільнювальну гумку над ногами водія, вид з під капота

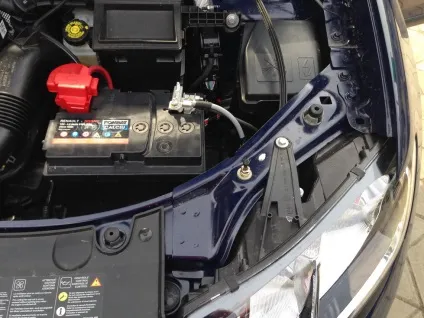

Кінцевик і сирена під капотом ставиться так.
PS: Датчик удару прикріпив біля блоку запобіжників.
