Установка сигналізації на скутер, мопед, теорія, рекомендації, практика
Саме з цієї причини, безліч японських б / у скутерів і мопедів не мають сигналізації, як зокрема і Європейських. Сьогодні на ринку можна купити бюджетну, але досить якісно виготовлену сигналізацію для мототехніки - мотоциклів, скутерів, мопедів. Ці недорогі сигналізаційні пристрої можуть дозволити собі практично будь-які верстви населення.
Трохи про комплект китайської сигналізації
Якщо вірити статистиці, то скутери і мопеди крадуть набагато рідше якщо вони обладнані сигналізацією. Однак повинно бути зрозуміло, що на всі 100% не можна бути впевненим у тому, що з сигналізацією техніку вкрасти неможливо. Але все ж, якщо ваш скутер або мопед розташовується на неохороняємому стояночном місці або під відкритим небом, то найімовірніше, що сигналізація в такому випадки не завадить. Деякі знаходять вихід і використовують спеціальний замок на дисковому гальмі, інші ж застосовують просту ланцюг з замком.
Встановлюється сиг-налізації на скутера і мопеди як японські і китайські дуже легко, але при самому виборі потрібно бути уважним, щоб зрозуміти, який з варіантів підходить саме вам. Чи буде відповідним конкретний варіант для вашого транспорту. На сьогоднішній день просто безліч сигналізацій продаються в інтернет магазинах і ціни доступніші ринкових. В основному це комплекти виготовлені в Китаї, які передбачені на установку мототехніки, скутерів і мопедів.
Найчастіше в наборі є стандартні частини - центральний блок, сирена, брелоки, джгут проводів і колодка контактів, а також має невід'ємною частиною бути керівництво по експлуатації.
Нижче наведена схема для китайських скутерів:
Підготовка місця для сигналізації на скутер
Щоб зробити правильну установку сигналізації на ваш скутер, потрібно зайнятися демонтажем переднього пластика, для того, щоб дістатися до необхідних нам роз'ємів і контактів. Наскільки близько чи далеко встановлений акумулятор значення не має. Ну а пластик знімається за допомогою відкручування болтів і саморізів, які кріплять його до центрального пластику (все залежить від вашої моделі).
В установці сигналізації на скутера китайського виробництва і скутерів Honda практично немає ніякої відмінності. Сьогодні ми заглибимося в процес установки саме на ці агрегати. Якщо в комплекті присутня інструкція, то в ній потрібно зазначити місця в проводці, в які буде підключена проводка вашої сигналізації. Перше, що потрібно зробити, відключити фішку від замка запалювання, тим самим убезпечивши процес установки. Після цього необхідно знайти головний джгут проводки в скутері, найчастіше він знаходиться в кожусі (трубці) або ізольований в спеціальну стрічку. У більш відповідному місці джгута проводки потрібно прибрати ізоляцію, щоб мати доступ до всіх проводах без винятку. Серед інших, вам будуть потрібні помаранчевий, блакитний і жовто-червоні дроти. Кожен з цих проводів потрібно зачистити від ізоляції до 7 мм і акуратно оголити проводку, що не порізавши провід. В іншому способі пошкодження ізоляції не потрібно і тут є можливість підключити проводку сигналізації до контактів фішки. Ви маєте право вибирати найбільш підходящий варіант саме в вашому випадки. Для початківців скутеристів буде простіше зробити просту врізку в проводку.
Наступний етап - замок запалювання. Після того, як фішка не має з'єднання з замком, можна сміливо виконувати роботу, не побоюючись, що при найменшій помилці відбудеться коротке замикання. Відзначивши відстань приблизно в 5 мм від фішки на червоному проводі, потрібно оголити його ділянку до 7 мм і теж саме проробити на чорному проводі. Провід чорно-білий йде в замок запалювання, його потрібно розрізати і зачистити краю. На цьому робота з усією підготовкою проводки скутера завершена, наступний етап - джгут від сигналізації.
Готуємо проводку сигналізації

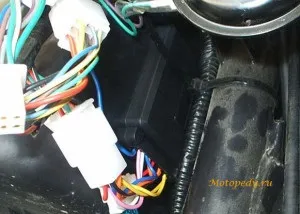

В першу чергу визначаємо місце під центральний блок. Під переднім пластиком можливість розмістити блок завжди знайдеться. Центральний блок краще приклеювати на двосторонній клейову деталь (найчастіше знаходиться в комплекті) на внутрішню сторону пластика центрального (якими можуть бути частини бардачка зсередини. У відсутності клеїть деталі, її можна замінити за допомогою двостороннього скотча. Перед приклеюванням пластик обов'язково очищається від пилу і бруду і обезжиривается для кращої сутички. Варто подивитися, щоб був відсутній контакт блоку сигналізації з тросами, джгутами проводки скутера, або ж іншими елементами при здійсненні повороту керма.
Після того, як ви визначили вибір місця головного блоку, потрібно розрахувати довжину проводів, які йдуть в комплекті сигналізації. Вони, в основному, передбачені з запасом, тому краще їх вкоротити, ніж подовжувати під пластиком. З чорним проводом сигналізації не потрібно робити нічого, так як він кріпиться до маси скутера (буває що такий провід відсутній). Масу знайти не складно, адже її розташування часто буває в наявності кріплення пластику або на рамі. Всі дроти крім чорного потрібно відміряти по довжині і обрізати, але не забути залишити запас для укладання. Всі кінці дротів блоку сигналізації зачищаються на 1,5 - 2 см і між ними робиться скручування. Тепер, підключаємо сигналізацію до скутеру.
Як правильно підключити сигналізацію до скутеру
Після того як ви виконали всі перераховані дії, залишився останній етап - підключення сигналізації до скутеру. В джгуті беремо червоний провід сигналізації і робимо з'єднання з червоним проводом, який знаходиться біля замку запалювання методом скручування. У цьому ж джгуті беремо помаранчевий провід і з'єднуємо з чорним проводом знаходяться біля замку. Перерізаний попередньо чорно-білий проводок біля замку запалювання підключаємо з сірим і рожевим проводами від джгута сигналізації, але з'єднуємо - рожевий до кінця який йде з боку замку, а сірий - з боку фішечки (дуже важливо!). Оголені контакти слід добре ізолювати ізолентою.
На скутер встановлена гучна сирена, яка може спрацювати навіть від незначної вібрації пластика. Є можливість для запуску двигуна з кнопки на пульті або вимикання запалювання. За допомогою пульта сигналізація вмикається і вимикається.
