Автосигналізація StarLine A91 з функцією автозапуску

Модуль обходу штатного іммобілайзера StarLine BP-03

Необхідний час для установки - 4 години

Необхідний інструмент і матеріали для роботи:

Найменування інструменту (матеріалу) Кількість
Викрутки РН2 1
Викрутка v5 1
Ключ торцевий 10 мм 1
Бокорізи 1
Ізолента 1
Саморізи 10- 12 мм 1
Пластикові хомути 200 мм 15
Кондуктор для протягування проводів 1
Трубка гофрована 10 мм 3 м
Паяльник 60 Вт 1
Припій ПОС-60 1
Болт М6 1
Реле 5-контактна, колодка із захисним діодом 1

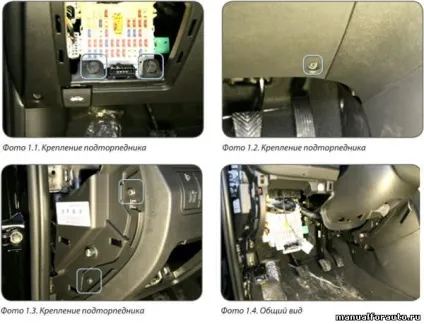

1. Знімаємо подторпеднікn Hyundai Solaris. Для цього відкручуємо два болти М6 і чотири самореза. Два з них знаходяться під лівою накладкою торпеди

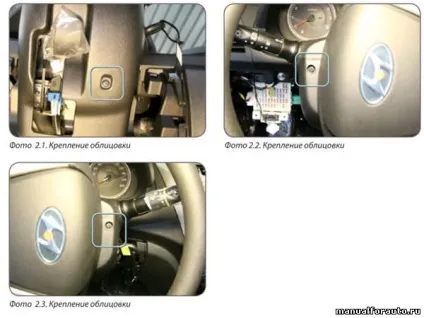

2. Знімаємо облицювання рульового механізму Хендай Соляріс. Кріплення на 3 саморіза

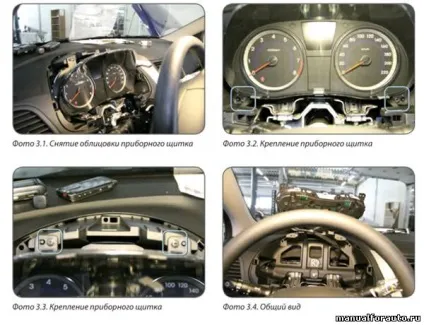

3. Для зняття приладового щитка Hyundai Solaris необхідно зняти його облицювання (кріплення на засувках), викрутити 4 самореза і вийняти приладовий щиток

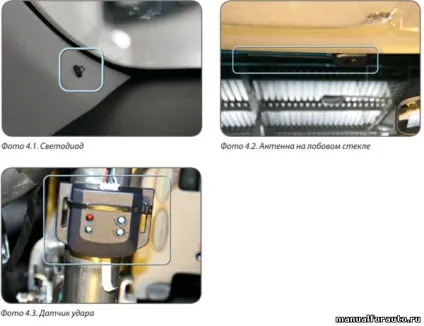

4. Встановлюємо світлодіод в ліву стійку лобового скла Hyundai Solaris. антену на лобове скло, або за приладовий щиток. Датчик удару кріпимо до рульового валу, сервісну кнопку в будь-який зручний місце

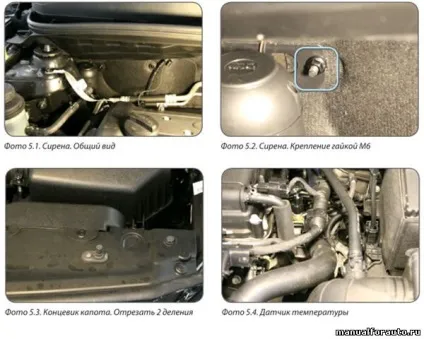

5. Встановлюємо під капотом Hyundai Solaris сирену, датчик температури і кінцевик. Провід в салон прокладаємо через штатний ущільнювач

6. Блок сигналізації ховаємо за допомогою приладів щитком Hyundai Solaris

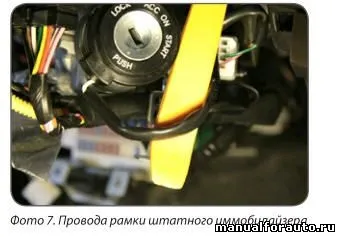

7. Модуль обходу штатного іммобілайзера підключаємо в розрив будь-якого проводу штатної рамки

8. Підключаємо провід маси сигналізації

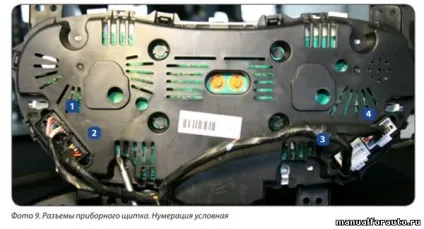

9. Більшість підключень здійснюємо на роз'ємах приладового щитка

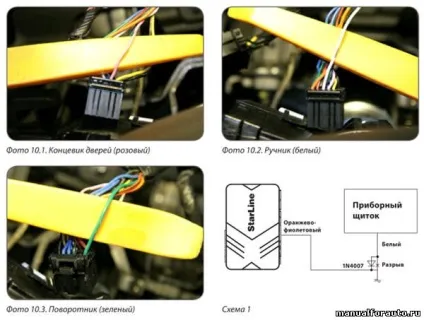

10. У роз'ємі "2" підключаємо концевики дверей, контроль гальма стоянки і один з поворотів. Гальмо стоянки підключаємо по схемі 1.

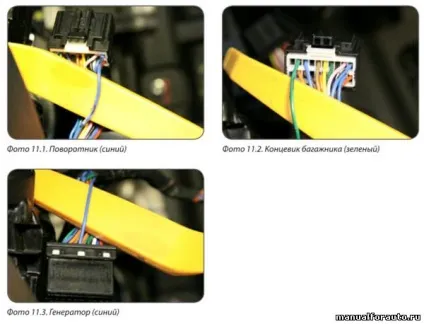

11. У роз'ємі "4" підключаємо другий поворотник, кінцевик багажника і сигнал генератора Hyundai Solaris

12. До джгута замку запалювання підключаємо дроти зажіганія1, зажіганія2, аксесуарів, стартера і харчування сигналізації

13. Якщо автомобіль Hyundai Solaris з АКПП. то підключаємо провід контролю педалі гальма

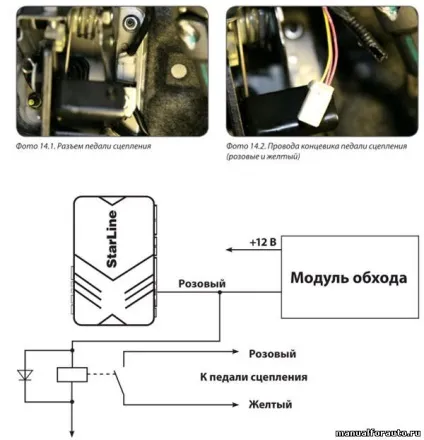

14. Для запуску двигуна необхідно імітувати натиснення педалі зчеплення. Для цього підключаємо сигналізацію до концевику педалі за схемою 2.

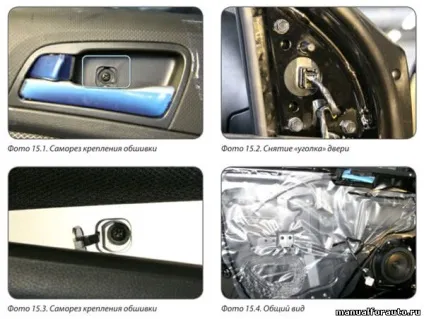

15. Для управління ЦЗ у водійські двері Hyundai Solaris необхідно встановити додатковий привід. Знімаємо обшивку двері (кріплення на 2 самореза і пістони). Встановлюємо привід. На штатному перемикачі замку є «вухо», в якому фіксується тяга приводу

16. Налаштовуємо датчик удару і програмуємо параметри запуску двигуна Hyundai Solaris (таблиця 2 Інструкції по установці

Програмована функція Значення функції
№ 6 (алгоритм роботи синього дроти 6-конт. Роз'єму) Варіант 2 = IGN 1
№ 7 (тривалість прокрутки стартера) 3,6 сек
№ 9 (контроль роботи двигуна) Генератор +

17. Перевіряємо роботу системи. Збірка салону Hyundai Solaris проводиться в зворотній послідовності.
