Установка розеток своїми руками

Сподіваємося, що з вибором вже визначилися. Залишилася справа за малим - поставити все на свої місця. Розглянемо монтаж нової вбудованої розетки замість старої. З приводу перенесення в інше місце, також як і підключення проводу для заземлення - це інші теж глибокі теми, як наприклад, як зробити електропроводку своїми руками.

Схема установки розеток

Загальна послідовність дій по підключенню нової розетки вигладить так:

Провести відключення автомата в щитку або викрутити пробки;
Перевірити наявність (відсутність) напруги в розетці за допомогою індикатора або будь-яким електроприладом;
Знімати стару розетку - відкрутити гвинти на верхній кришці, зробити ослаблення монтажних лапок і вийняти основну робочу частину, від'єднавши при цьому дроти;
Провести чистку підрозетника, якщо він є, а якщо немає, то можна встановити новий;
Наявні дроти підготувати до приєднання - обрізати до необхідної довжини, зачистити, а якщо потрібно пропаять;
Приєднати проведення до робочої частини встановлюється розетки;
Підігнувши дроти, вставляти в підрозетник робочу частину і затягнути монтажні лапки таким чином, щоб робоча частина щільно закріпилася в підрозетники;
Прикрутити декоративну рамку і кришку;
Включити автомат або ввернути пробки.

Тепер поговоримо про дрібниці, які можуть бути досить таки важливими.

нюанси підключення

Якщо в проводці вашого будинку немає заземлюючого проводу, то це спрощує справу підключення, тому що не має значення який дріт Ви підключаєте до клем - фазу або нуль. Головне - не провести підключення обох проводів до однієї клеми, але при підключенні одинарної розетки зробити це досить складно.

У тих будинках, де в проводці вже є провід заземлення, додається третій провід. Тут вже потрібно точно визначати який дріт для якої функції служить, для того, щоб зробити правильне підключення до робочої частини. У таких випадку виручить колірне позначення проводів:

Фаза - білий, коричневий або червоний кольори;
Нуль - блакитний і чорний колір;
Земля - смугастий жовто-зелений, зелений або жовтий кольори.

Одним відмінністю при підключенні розеток, що мають заземлюючий контакт, полягає в тому, що необхідно підключити провід «земля» до центрального контакту з вусиками в робочій частині розетки.

Підключити дроти до гвинтових затискачів клем можливо за допомогою двох способів. Перший - засунути зачищений рівний провід між зажимами і затягнути за допомогою гвинта. Другий - необхідно звернути провід в кільце у напрямку закручування гвинта, тобто за годинниковою стрілкою. Другий спосіб буде забезпечувати більш надійний контакт.

Виробляти зачистку проводів теж потрібно робити правильно. Ідеальним варіантом буде використання інструментом для зняття ізоляції, який не пошкоджує провід. Але такі інструменти якщо Ви не електрик навряд чи будуть у Вас вдома, тому використовуйте те, що є під руками. Відмінно підійдуть плоскогубці або ніж. При зачистці багатожильних проводів ізоляцію слід підрізати по колу і знімати, а під час зачистки одножильного проводу знімати ізоляцію слід методом состругіванія (як при заточуванні олівця), для того щоб не пошкодити сам провід. Після зачистки мідні дроти краще буде пропаять, тому що це збільшить їх термін служби.

А тепер весь процес установки розеток своїми руками представимо у вигляді фотозвіту:

1. Розмічаємо отвір під майбутню розетку:

2. Робимо отвір в стіні:

3. Підводимо живлять дроти:

4. Готуємо і встановлюємо подрозетники:

Слід прибрати заглушки для введення проводів:

Якщо заважають будь-які елементи, то їх теж прибирайте:

5. Приміряйте підрозетник в підготовлене місце:

6. Закріплюємо підрозетник в стіні:

Слід підготувати гіпсову шпатлеку або штукатурку і нанести її всередину підготовлених отворів:

Далі вдавлюють подрозеткік з проводами в отвір зі штукатуркою:

7. Виконуйте обробку стін:

8. Після цього починається безпосередньо установка розеток:

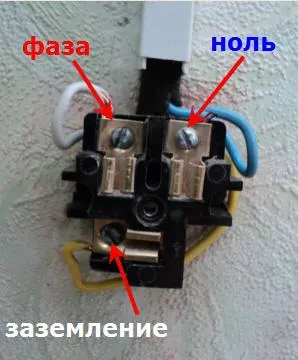

Вставляйте дроти в розетку: жовтий - центр, блакитний - вліво, а білий - вправо:

Виставляйте за рівнем і фіксуйте саморізами:

Встановлюйте лицьову частину розетки:

Підключення подвійний розетки

З підключенням одинарної розетки начебто все зрозуміло, тепер варто поговорити про підключення подвійної розетки.

Подвійна розетка встановлюється точно таким же чином, як і одинарна. Тільки потрібно перевірити, щоб дроти живлення були підключені до різних пластин струмопроводу, тому що при спільному підключенні при включенні електрики в розетці забезпечено коротке замикання.

Ось в принципі і все. Установка розеток своїми руками справа дійсно нескладна. Так що можна сміливо брати в руки інструмент і підключати нові розетки. До того ж рекомендується для їх нормального функціонування виконувати профілактику раз в один-два роки. А якщо Ви все правильно виконали при підключенні і виконуєте профілактику, то ваша домашня мережа буде працювати чітко і без збоїв.
