Зняття установка панелі приладів Газель своїми руками. Установка підмотки.

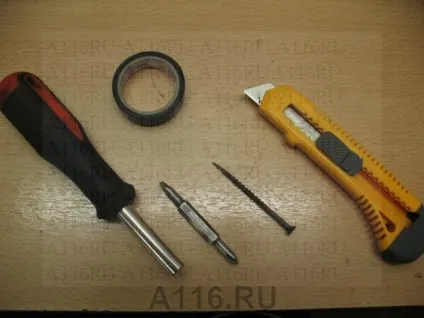

Для зняття панелі приладів Газель і установки пристрою підмотки знадобляться викрутка, головка на 8, ніж для зачистки проводів від ізоляції, ізоляційна стрічка, спеціальний штир для натискання на стопор контакту в роз'ємі панелі приладів. Спеціальний штир дуже добре виходить з розжареного самореза, злегка обточеного на наждаку.

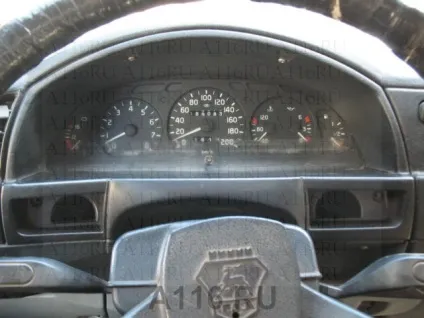

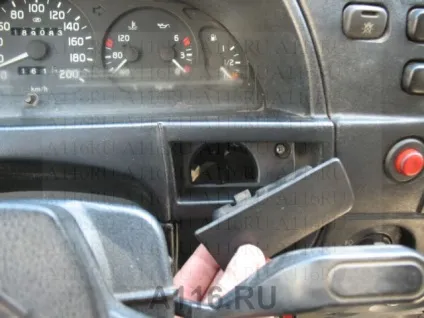

В першу чергу знімаємо заглушки під панеллю.
Відкручуємо чотири гвинти кріплення рамки панелі приладів і знімаємо рамку.

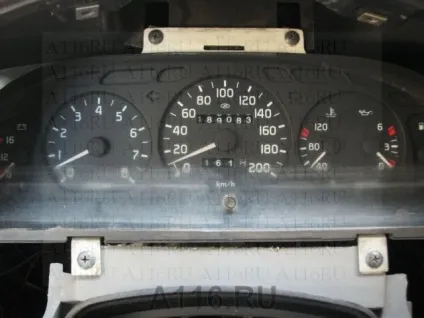

Відкручуємо чотири гвинти кріплення комбінації приладів

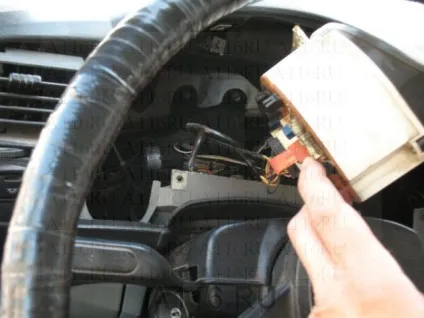

Акуратно витягуємо комбінацію приладів з панелі і від'єднуємо чотири роз'єми проводки.

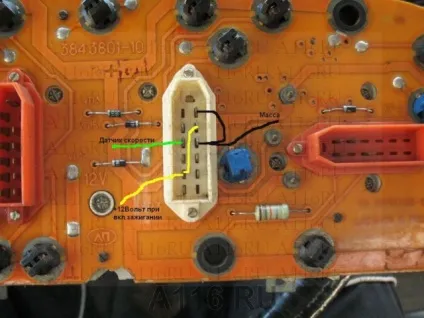

Знаходимо колодку роз'єму Х3.
Оголюємо по колу провід маси на ділянці 7-8 мм.

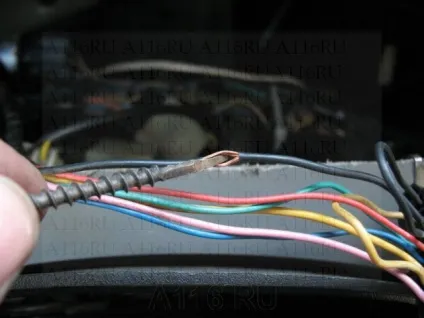

Разжимаем джгут мідних жил посередині - наприклад штирем для натискання стопора контакту - до отримання отвори між жив діаметром 2-3 мм.

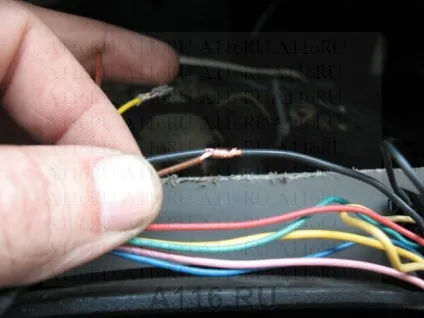

У отвір просовуємо зачищений на 15-20 мм. провід маси намотчика, обмотуємо його навколо оголеного дроту маси проводки.

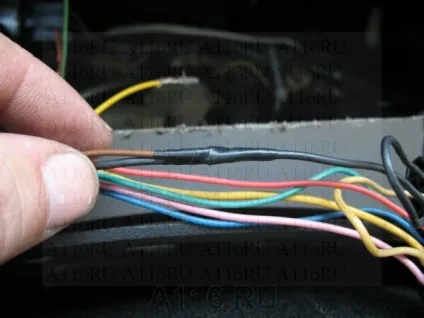

Акуратно замотуємо скрутку ізоляційною стрічкою.

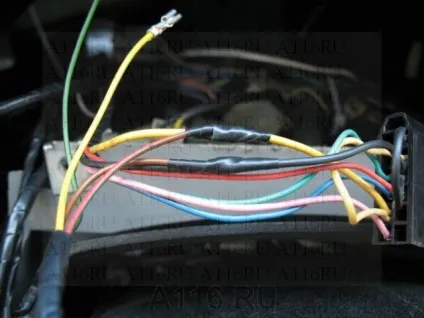

Те ж саме робимо для жовтого дроти «відключаються 12 Вольт».

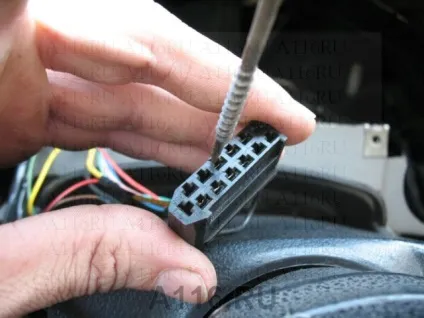

Виймаємо з роз'єму Х3 провід датчика швидкості. Натискаємо спеціальним штирем на фіксатор контакту і акуратно за провід витягуємо його з роз'єму. У звільнилося вставляємо роз'єм підмотки, а на витягнутий контакт проводу датчика швидкості наметовому провід пристрої і ізолюємо.

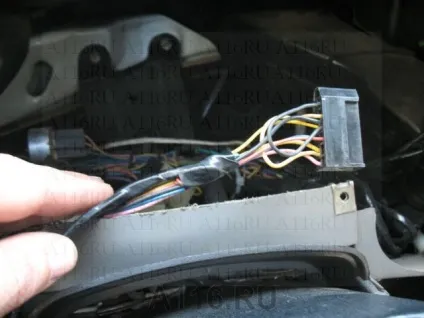

Збираємо дроти в акуратний джгут і змотуємо ізоляційною стрічкою.

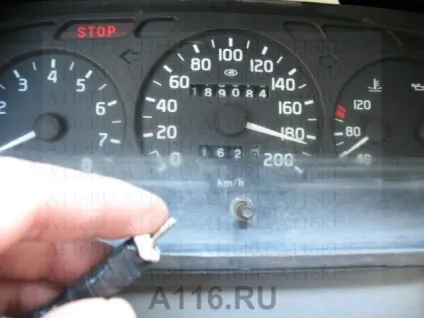

Ставимо комбінацію приладів і підключаємо до неї всі роз'єми. Включаємо запалювання - включаємо намотчик - працює!
Збірку панелі виробляємо в зворотному порядку. НАМОТУВАЛЬНИК кріпиться в зручному місці в межах довжини його проводів. Можна закріпити його, примотавши ізолентою до джгутів проводів машини або закріпити в спеціально просвердленому отворі.
