Установка пічної труби на даху будинку своїми руками

Правила виведення труби

Основні моменти

Висновок димоходу на дах повинен бути передбачений набагато раніше, ніж зведення самого даху. Це стосується всіх типів труб: наприклад, установка фанової труби каналізації, яка перешкоджає утворенню неприємних запахів, також повинна бути спроектована ще до будівництва даху.

Пристрій печі або каміна враховується ще до закладки фундаменту будинку, так як місце для їх облаштування повинно бути особливо міцним. Пічне устаткування завжди досить потужно і не може бути змонтовано в будь-якому місці будинку.

• При зведенні покрівлі необхідно пам'ятати: над піччю не повинно бути скупчення балок і крокв, проходження комунікаційних систем.
• Будь димохід повинен бути ефективним і належним чином здійснювати своє пряме призначення - видалення диму з печі. Найкращою тягою мають довгі і прямі труби. При цьому вони менш продуктивні, так як разом з димом відлітає частина тепла.
• На тягу впливає вітер. Чим вище розміщена пічна труба на даху, тим краще вона обдувається вітром і, відповідно, вище її тяга. Таким чином, у своєму розпорядженні димохід найкраще ближче до коника даху.
• Для отримання хорошої тяги досить вивести димар на 40-50 см вище коника даху.
• Збільшити тягу можливо за допомогою оголовка, який розділяє потік повітря на два: вгору і вниз. Таким способом можна збільшити тягу в чверть.
• Важливо утеплити димохід. Це буде перешкоджати утворенню в ній конденсату від перепаду температур і неприємного запаху. Утеплення труба найкращим чином позначиться на ефективності печі, тому що створюване тепло не буде витрачатися на її обігрів. Для цього використовується оцинкований кожух і базальтова вата.

Висота димоходу

Окремо розглянемо питання висоти димохідної труби. Від цього параметра буде залежати:

• Тяга в печі;
• Швидкий прогрів печі;
• Кількість сажі.


Даний параметр строго регламентований ГОСТом і СНиПом. Норми говорять:

• Висновок димоходу можливий на відстані до півтора метрів від коника даху;
• Верх конструкції повинен перевищувати покрівлю мінімум на 50 см;
• Якщо труба знаходиться на видаленні від коника даху на півтора-три метри, то її піднесення має бути врівень з коником;
• Якщо монтаж проводиться в більш ніж 3 метрах від коника, то висота димоходу на 10 ° нижче коника.

Дотримання даних параметрів є гарантією безпечного і якісного використання пічного обладнання.

пристрій димоходу

питання герметизації

Важливим моментом при виведенні труби на дах є герметизація стиків. Заборона на висновок димоходу на стику двох скатів пов'язаний саме з цим. В такому випадку вірогідна поява зазорів, крізь які всередину даху буде просочуватися вода. Крім того, дане розташування буде незмінно пов'язане з накопиченням снігових мас і дощової води. Забезпечити герметизацію труби, розташованої на одному схилі, набагато простіше.

Герметизація димоходу пов'язана з ще одним важливим моментом - забезпеченням пожежної безпеки.

Покрівельний пиріг складається з легкозаймистих матеріалів, контакт яких з гарячою металевою трубою призведе до пожежі. Основні правила зводяться до наступних пунктів:

• При виведенні димоходу необхідно враховувати видалення гарячих елементів від крокв мінімум на 20 см. Герметизація інших елементів покрівельного пирога проводиться шляхом обкладання місця виведення безперервним шаром утеплювача, який не дає спеку передаватися на елементи покрівлі.
• Можливо відділення труби від решти даху встановленим коробом з дерев'яних елементів з відстанню до 15 см. Саме цей простір заповниться негорючим утеплювачем (наприклад, кам'яної ватою).
• У разі коли в місці проходу димоходу через дах його температура не більше 60 °, а сам він утеплений, то пожежної небезпеки для елементів покрівельного пирога немає. В цьому випадку в місці виведення плівкові матеріали розрізають по типу конверта і кріпляться за подворачіваніе до основи цвяхами. Можливий їх підведення безпосередньо до ізольованої труби і монтаж до неї за допомогою клейких стрічок. У цьому випадку буде потрібно монтаж жолобів для відводу води.

Облаштування різних видів труб

Питання герметизації по-різному вирішується для різних типів димоходів:

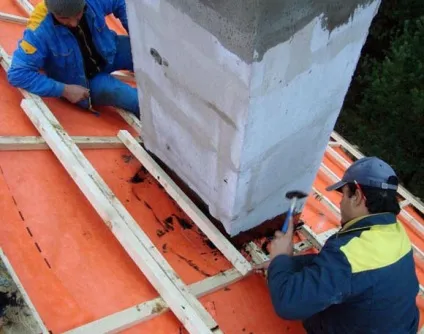

• Цегляна труба ізолюється від можливого просочування вологи за допомогою пластини.
• На шиферної даху виготовляється спеціальний поміст навколо димаря.
• Якщо дах являє багатошаровий пиріг, то застосовується вищеописаний приклад створення короба.

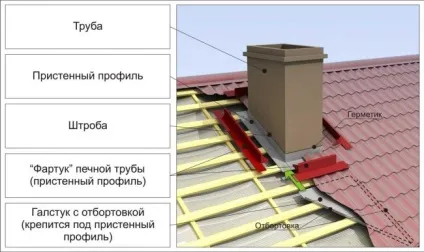

• Для гідроізоляції може бути застосований спеціальний ізоляційний фартух. Він щільно облягає трубу і покрівельний матеріал і виключає попадання вологи всередину даху. Виготовляється подібний елемент з гуми, стійкої до коливань температур і опадів. Натягування подібного фартуха виробляється за допомогою мильного розчину.
• Хорошим рішенням стане не висновок труби через покрівлю, а укладання покрівлі навколо зведеної труби. Так мінімізується отвір, яке необхідно закрити, щоб уникнути протікання даху.

Зручно в плані забезпечення герметизації труби використання готових комплектів, так званих сендвіч-труб. Розглянемо приклад їх монтажу більш докладно.

Використання сендвіч-труб

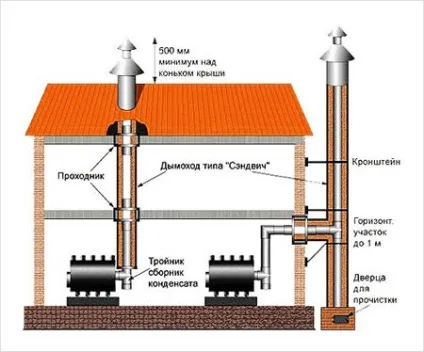

Установка труби сендвіч з проходом через дах принципово не відрізняється від облаштування інших типів димоходів. Зручність у використанні полягає у використанні вже готового ізольованого димоходу. Наведемо приклад виведення труби в лазні з готового сендвіч-димоходу.

Необхідно вивести димар в лазні через дах і через горище. Буде розумним зробити прохід через горище за допомогою прохідного вузла. Це металевий ящик, в який полягає труба. Він наповнюється негорючим утеплювачем. Основне призначення даного вузла полягає в заповненні простору навколо димаря і запобігання втрати їм тепла.

Місця контакту даного ящика з поверхнями горища доцільно закрити негорючим базальтовим картоном і також вкрити короб з усіх боків базальтової ватою. Це допоможе поліпшити ефективність печі і знизить до мінімуму її теплові втрати на обігрів горища.

Безпосередньо прохід через покрівлю проводиться за допомогою подкришного елемента з отвором для виведення сендвіч-димоходу. Встановлювати його необхідно на саморізи до елементів кроквяної системи. Перед цим отвір в даху заповнюється негорючими утеплювачами. Зовні місце виведення закривається свинцевим елементом, який повинен щільно прилягати до труби. Це досягається постукуванням по ньому молотком.

Підведемо підсумки

Висновок труби через покрівлю - складне і відповідальне захід. Незалежно від типу димоходу і покрівлі головними моментами при цьому заході є питання герметизації стиків і пожежна безпека димоходу.

Висновок димоходів через покрівлю в більшості випадків проводиться із застосуванням додаткових елементів: коробів, кожухів, накладок і т. Д. Введення цих елементів направлено на:

• Поліпшення ізоляції стиків димоходу і покрівлі;
• Виняток ризику виникнення пожежі;
• Підвищення ефективності печі або каміна.
