Установка ножових запобіжників на ВАЗ 2106

На численні прохання користувачів ми вирішили додатися статтю про установку ножових запобіжників на ВАЗ 2106 своїми руками. Щоб зробити дану операцію потрібно трошки терпіння і витримки.

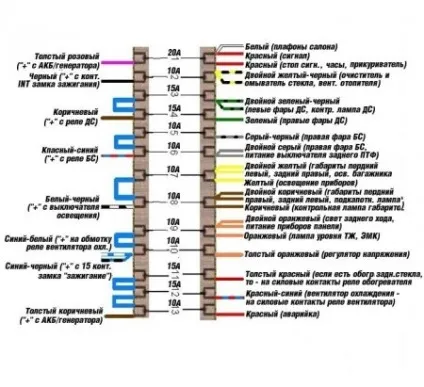

Для заміни штатних блоків ВАЗ-2106 (великого - 10 запобіжників та малого - 6 запобіжників) буде потрібно один блок від ГАЗ-3110 на 13 запобіжників. У новому блоці на 3 запобіжника менше, ніж в двох штатних. Але 3 запобіжника в штатному малому блоці - не використовуються. Нумерація в новому блоці від 1 до 10 буде відповідати нумерації великого штатного блоку, а номери від 11 до 13 будуть відповідати 4-6 номерами малого штатного блоку.

Нам потрібно придбати:

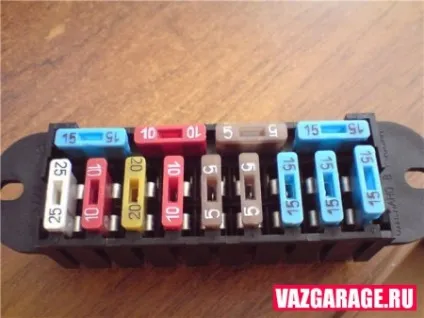

1. Блок ножових (прапорцевим) запобіжників від ГАЗ-3110 (Волга).

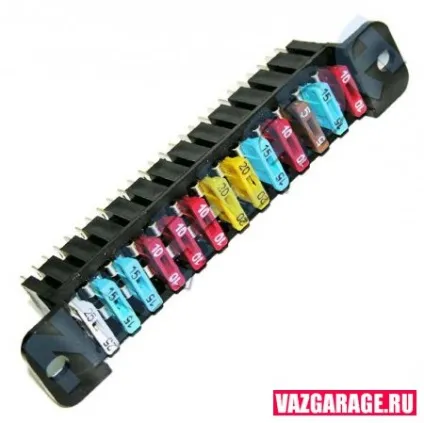

Ось такий блок купувати не бажано, в ньому всього 9 запобіжників, а 4 - запасні і не мають контактів (хоча продавці намагаються продати його як «новий блок на ВАЗ-2106»)

2. Клеми «мама» середньої ширини (6,6 мм) - 12 шт. для виготовлення перемичок (можна обійтися без перемичок, підігнувши і спаявши між собою сусідні клеми).

3. Термоусадочну трубку діаметром 6-8 мм - 0,5-1 м.

Підготовка блоку до установки

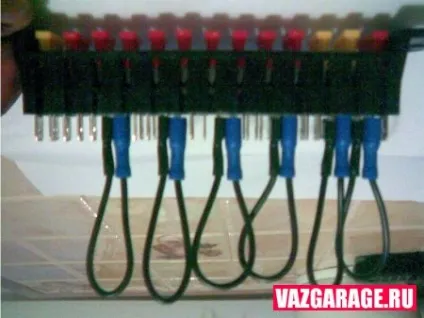

Виготовляємо 6 перемичок з дроту перетином 2,5 кв.мм, довжиною 5-6 см, з обтиснутими на кінцях клемами «мама». Встановлюємо перемички між 3-4, 5-6, 7-8, 9-10, 11-12, 12-13 запобіжниками на нижніх контактах блоку від Волги.

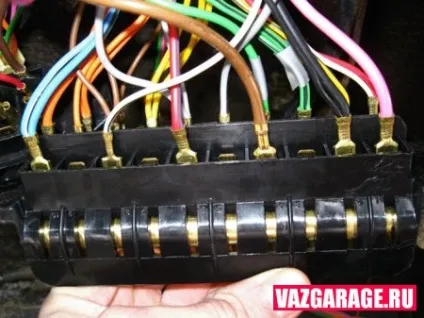

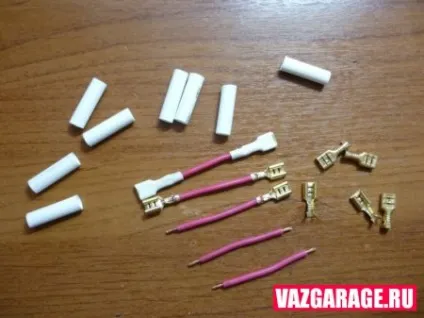

Виготовлення перемичок фото:

Установка ножових запобіжників на ВАЗ 2106

Увага. Перед початком роботи відключити мінусову клему акумуляторної батареї!

Для початку потрібно відвернути обидва старих блоку з кріпильних кронштейнів. Провід не знімати з блоків (щоб уникнути плутанини)!

1. Нижній ряд контактів (сторона подачі напруги на запобіжники). Знімаємо з однієї клеми (з гумовими трубочками) з нижнього ряду великого штатного блоку запобіжників, починаючи з першого. І тут же підключаємо її (клему) на відповідний контакт з нижнього ряду нового блоку, cо боку встановлених перемичок (подача напруги). І так по всіх запобіжників. Великий штатний блок з боку подачі напруги:

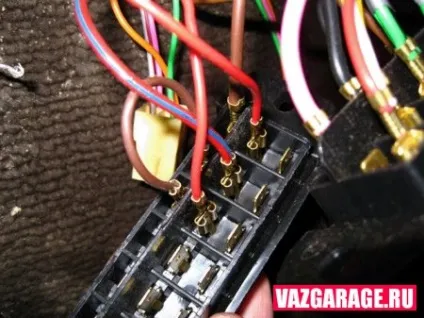

2. Знімемо один товстий коричневий провід (з гумовою трубочкою на клеми) з 6-го запобіжника малого штатного блоку (в цьому блоці з верхнього ряду) і тут же встановлюємо його на вільну клему 13 запобіжника нижнього ряду нового блоку (остання в нижньому ряду) . Малий штатний блок:

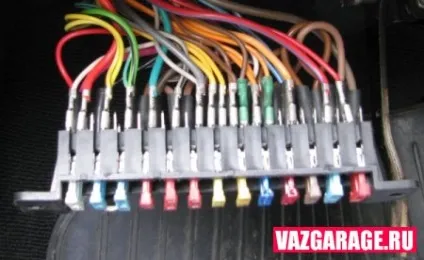

3. Має вийти щось на зразок цього (сторона подачі напруги):

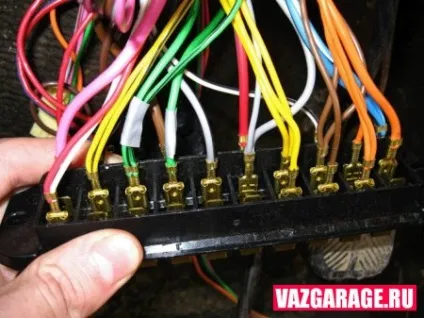

4. Верхній ряд контактів (сторона роздачі напруги споживачам з запобіжників). Перевертаємо обидва блоки зворотною стороною. Знімаємо з однієї клеми (голі клеми) з верхнього ряду великого штатного блоку запобіжників, починаючи з першого. Відрізаємо шматок 4-5 см термоусадочної трубки, одягаємо на клему, і запальничкою осаджуємо трубку до щільного облягання клеми й проведення. І тут же підключаємо її (клему) на відповідний контакт з верхнього ряду нового блоку (роздача напруги). І так все запобіжники. Великий штатний блок з боку роздачі напруги:

5. Якщо є обігрів заднього скла:

- Знімаємо товстий червоний дріт з 4-го запобіжника малого штатного блоку (нижній ряд), одягаємо і осаджуємо на клему термоусадочну трубку і підключаємо на будь-яку (з 2-х) клему з верхнього ряду 11-го запобіжника нового блоку.

- Знімаємо червоний-синій провід з 5-го запобіжника малого штатного блоку (нижній ряд), одягаємо і осаджуємо на клему термоусадочну трубку і підключаємо на будь-яку (з 2-х) клему з верхнього ряду 12-го запобіжника нового блоку.

- Знімаємо червоний провід з 6-го запобіжника малого штатного блоку (нижній ряд), одягаємо і осаджуємо на клему термоусадочну трубку і підключаємо на будь-яку (з 2-х) клему з верхнього ряду 13-го запобіжника нового блоку.

6. Малий штатний блок:

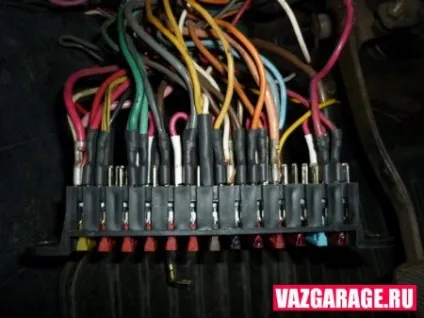

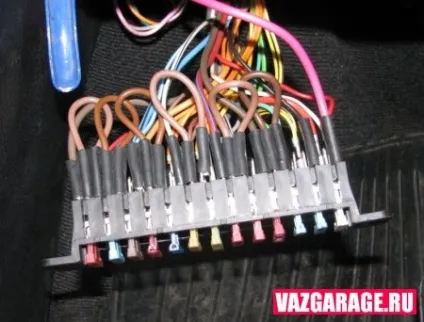

7. Має вийти щось на зразок цього (сторона роздачі напруги):

На фото, на жаль, трубочки НЕ одягнені на все клеми, що погано, і може викликати замикання ланцюгів сусідніх запобіжників і чудеса в роботі електрики авто.

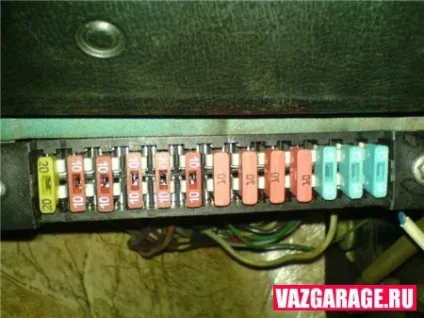

8. Встановлюємо новий блок на кронштейн старого великого блоку трохи підігнувши його під розмір нового блоку.

Установка ножових запобіжників на ВАЗ 2106 успішно завершена. Нагадаю, що попередня новина була про установку генератора від ВАЗ 2110 на ВАЗ 2106 своїми руками.
