Установка і підключення двох люстр на стелі

Два світильника на стелі, монтаж і схема підключення

Детально, покроково, зі схемами розгляну всі аспекти монтажу та підключення двох стельових світильників з 2 лампами.

Для чого знадобилася переробка освітлення в даному випадку. У квартирі був невеликий ремонт з переплануванням, і конфігурація залу змінилася - він став більш квадратним, і люстра, раніше висіла посередині кімнати, тепер стала скраю.

Тому було вирішено встановити ще одну люстру (світильник). Це рішення має наступні плюси:

можна окремо включати освітлення кімнати по зонам,
можна економити електроенергію,
при одночасному включенні світильників освітлення більш рівномірний, немає різких тіней,
в разі перегоряння однієї з лампочок в люстрах інші її резервують.

З мінусів можна виділити тільки витрати на будівельні роботи та покупку світильника.

Чим відрізняється люстра від світильника?

Для початку розберемося з термінологією. Що таке люстра, і що таке світильник?

Світильник - найбільш широке поняття, він може бути будь-яким за конструкцією, кріпленню і по джерелу світла. Може бути стельовим, точковим, настінним (за місцем установки), світлодіодним, галогеновим (по типу ламп), кімнатним, вуличним (по виду виконання).

Люстра - це світильник, який має дві особливості, які його виділяють в ряду світильників:

Люстра обов'язково кріпиться до стелі і має висячу конструкцію,
Люстра є предметом розкоші, декоративно оформленим і, як правило, мають більше 1 лампи.

Приводу список моїх статей, в яких розглянуті різні види приладів освітлення і наведено безліч фото:

Я веду це до того, що між люстрою і світильником з електричною точки зору різниці дуже небагато. Просто поняття «люстра» входить в поняття «світильник».

Стара люстра і трохи теорії

Отже, маємо на початок установки двох люстр наступну картину:

Установка і підключення двох люстр на стелі

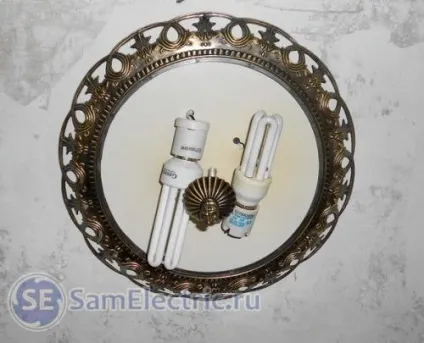

Цей світильник був встановлений приблизно 10 років тому, і на момент ремонту він морально і матеріально застарів.

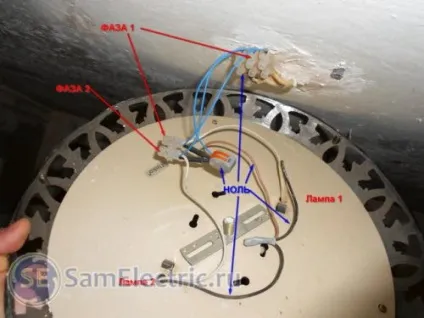

Ось як він був підключений:

Відразу скажу, щоб не було плутанини - написи «Фаза 1» і «Фаза 2» не відносяться до двофазному або трифазного напруженням, і між цими фазами зовсім 380 В)). І по відношенню до нуля на цих проводах однакову напругу. Детальніше, чим відрізняється однофазну напругу від трифазного, 220В від 380В, лінійна напруга від фазного, розказано тут.

Що за чорні штучки прикручені до клемника паралельно лампочкам, докладно розказано в статті «Чому вимкнена енергозберігаюча лампочка блимає». До речі, вимикачі - з підсвічуванням 😉

Для повноти картини (якщо хтось забув шкільний курс фізики) приведу класичну схему, на якій зображений світильник з двома лампами (дві лампочки в паралелі), який включається через одноклавішний вимикач:

Схема 1. Як підключити люстру з двома лампами, схема підключення через одноклавішний вимикач

Світильник умовно показаний пунктиром, нуль на лампи поданий постійно, а фаза комутується вимикачем.

Ось схема підключення люстри з двома лампами, яка була на момент початку ремонту:

Схема підключення люстри з двома лампами через двоклавішний вимикач

Такі схеми зазвичай використовують у великих приміщеннях для включення люстр, що містять дві і більше лампочки, для економії електроенергії і ресурсу ламп.

Знімаю стару люстру, ось що залишається на стелі - клеммник (нуль відзначений маркером), дюбеля для кріплення люстри до стелі, і видніється загнутий гачок, на якому висіла попередня люстра:

Розколупавши перфоратором отвір і виконав старий гачок, отримуємо такий отвір:

Тут треба ще раз повернутися до теорії. Стельові плити перекриття влаштовані таким чином, що в них є порожнечі, на відстані 185 мм один від одного:

Креслення стельової плити, в якій прокладається кабель до люстри

У цих порожнинах і прокладають харчування до всіх світильників в квартирі, а іноді туди закладають і силові дроти.

У плиті буром на 12-16 мм свердлиться отвір, в яке кабель входить зі стіни, і виходить там, де повинна бути люстра. Провід, який я звільнив від старої штукатурки, вільно бовтався в порожнечі плити.

Про пристрій стельових перекриттів і взагалі житлових будинків та прокладання там проводки я вже докладно розповідав в статті про заміну проводки в панельних будинках.

Прокладка нового кабелю до другої люстрі

Тепер потрібно зробити отвір, в яке буде виходити кабель для другої люстри. У цьому мені допоміг, як завжди, мій надійний друг і помічник - перфоратор. На одній лінії вздовж плити робимо отвір:

Отвір в стельової плиті для кабелю нового світильника

Ось як виглядають дві точки; нова і праворуч вдалині - стара:

Як виглядає стеля перед монтажем двох люстр

Кабель ВВГ-нг 3х1,5 заходить в плиту зі свистом:

Прокладка нового кабелю до другої люстрі

Навіть, коли не планується використання третього проводу, я намагаюся використовувати трижильний кабель. Багато разів вже було, що резервний провід опинявся дуже до речі!

Кабель живлення другої люстри прокладений

Місце нового світильника:

Кабель живлення другої люстри прокладений

Тимчасове підключення двох світильників

Поки тривав ремонт у кімнаті, я тимчасово підключив старі патрони з лампами. І, звичайно, використовував мої улюблені клеми Wago. Швидко, надійно і просто.

Тимчасове підключення лампочки через клеми Ваго

Лампочка на новому місці:

Тимчасове підключення лампочки через клеми Ваго

Ближче, з'єднання через Ваго:

Тимчасове підключення лампочки через клеми Ваго

Монтаж і підключення двох люстр на стелі

Настав час підключати два нових світильника на стелі. Від'єднуємо старі тимчасові лампочки:

Провід для підключення люстри з двома лампочками

Далі використовую Ваго з пастою Wago 2273.

Такі, наприклад, застосовувалися при підключенні алюмінію до міді при перенесенні розетки.

Підготовка проводів для підключення світильника з двома лампами

Щоб спростити життя, дроти нуля застосовуємо сині (з синьою смужкою), фази - білі. Довжину вибираємо з запасом!

Тут потрібно вставити схему підключення двох нових світильників:

Схема підключення двох світильників через двоклавішний вимикач

Як видно зі схеми, тепер кожна клавіша включає свій світильник з двома лампами. Таким чином, кімната виходить розбитою на зони з висвітлення.

Акуратно ховаємо наші клеммники в канал в плиті, назовні виходить тільки мідь. Дві фази і два нуля, кожна для своєї лампочки даного світильника.

Висновок проводів для підключення світильника: 2 фази і 2 нуля

Не дивлячись на те, що на схемі показано, що в світильник з двома лампами входять два дроти (нуль і фаза), в даному випадку простіше розведення зробити до світильника, і завести в нього 2 фази і 2 нуля, навіть якщо обидві лампи включаються паралельно .

Світильник з двома лампами

Вирішено було не вішати на стелю громіздку старорежимну міщанську люстру, а встановити компактні акуратні світильники в мінімалістичному стилі.

Це раніше в благочестивих будинках було модно вішати в залі люстру з безліччю плафонів, скелець і вісюлек, яка припадала пилом, і про яку били дітей, що сидять на плечах. І мене били, і я бив 🙂

Кріпимо на 2 самореза світильник. Благо, в ньому багато отворів, і можна підібрати так, щоб не працювати перфоратором.

Перше правило, перед виконанням будь-якої роботи: подумати, що можна зробити, щоб цю роботу не робити.
Друге правило: подумати, як цю роботу зробити простіше, швидше, якісніше
Третє правило: подумати, як отримати кайф від виконання роботи.

Справа не в ліні, а в оптимізації праці. 😉

Світильник з двома лампами прикручений до стелі. Провід готові до підключення.

Близько клем обох патронів виводимо фазу і нуль, які ми підключили заздалегідь. Підключаємо так, щоб фаза була на центральному контакті патрона лампи, нуль - на різьбі лампи.
