У даній статті покроково розглядається, як підключити і налаштувати фіскальний реєстратор для програми 1С на прикладі моделі ШТРИХ-LIGHT-ФР-К і конфігурації Управління торгівлею 10.3. Цю установку рекомендується виконувати досвідченим користувачам або фахівцям 1С.

Насамперед на комп'ютер слід поставити драйвер торгового обладнання з диска, який зазвичай йде в комплекті разом з придбаним обладнанням. У разі, якщо такого диска немає, то скачати драйвера для фіскального реєстратора можна з сайту виробника. Установку драйверів виконуємо за замовчуванням. У нашому випадку ми використовуємо тест драйвера версії 4.9.

Наступним кроком підключаємо фіскальний реєстратор через порт і включаємо харчування, після чого запускаємо Тест Драйвера 4.9 і в вікні, натискаємо кнопку «Налаштування властивостей» (малюнок 1).

Установка і настройка фіскального реєстратора - mxcom - системний інтегратор

Малюнок 1. - Тест драйвера 4.9

Відкриється вікно «Властивості» драйвера ФР 4.9, звідки насамперед перейдемо до пошуку обладнання - «Пошук обладнання». У наступному вікні натиснемо «Почати пошук». Якщо фіскальний реєстратор був правильно підключений і пізнаний комп'ютером, то Тест драйвера повідомить про те, до якого порту він підключений. На малюнку 2 бачимо, що наш фіскальний реєстратор ШТРИХ-LIGH-ФР-К знайдений на порту COM4.

Малюнок 2. - Пошук обладнання

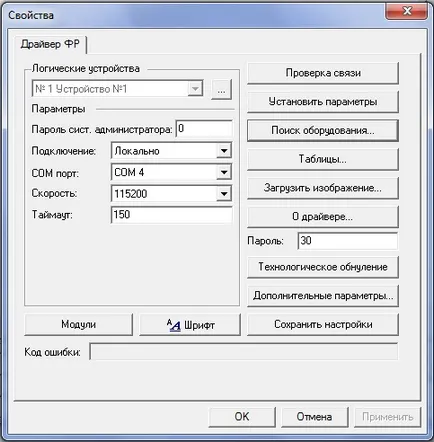

Закриємо вікно пошуку обладнання та у відкритому вікні «Властивості» заповнимо наступні поля (малюнок 3):

Малюнок 3. - Налаштування властивостей торгового обладнання

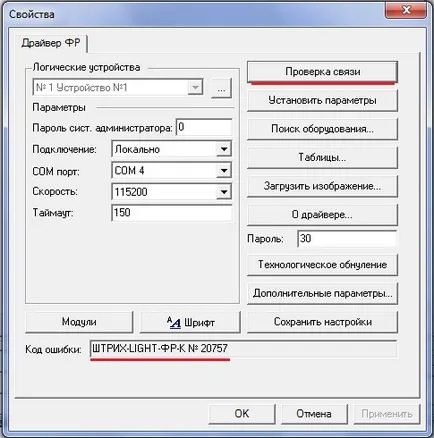

Далі перевіримо зв'язок з нашим обладнанням, натиснувши верхню кнопку «Перевірка зв'язку», після чого, якщо зв'язок буде встановлена, в поле Код помилки повинно з'явитися назва фіскального реєстратора (рисунок 4).

Малюнок 4. - Перевірка зв'язку з фіскальним реєстратором

Наш фіскальний реєстратор коректно підключений до комп'ютера і тепер готовий до налаштування в програмі 1С.

Підключення і настройка фіскального реєстратора в 1С

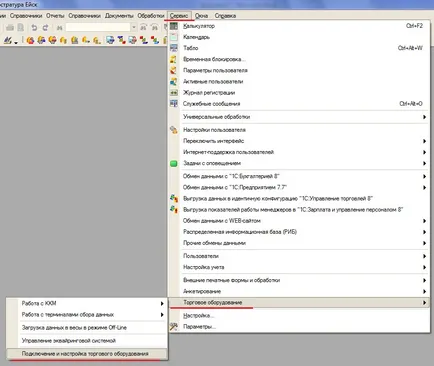

Перейдемо до налаштування в програмі 1С для роботи з фіскальним реєстратором. Запустимо 1С в режимі 1С: Підприємство і увійдемо під тим користувачем, у якого досить прав для підключення та налаштування торгового обладнання. На верхній панелі меню переходимо на закладку Сервіс -> Торговельне обладнання -> Підключення та налаштування торгового обладнання (рисунок 5).

Малюнок 5. - Налаштування торгового обладнання в 1С

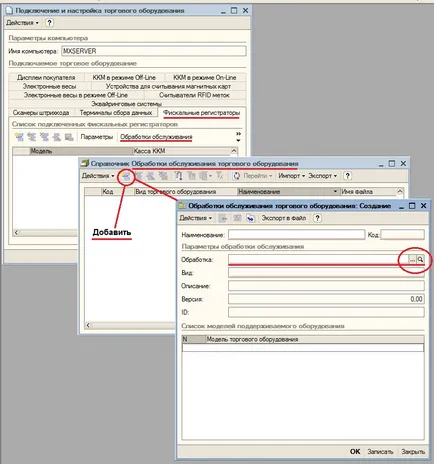

Відкриється вікно «Підключення і настройка торгового обладнання», на формі якого перейдемо на закладку «Фіскальні реєстратори» і виберемо обробку обслуговування торгового обладнання, але для початку нам необхідно додати її в довідник. У вікні форми створення елемента довідника «Обробки обслуговування торгового обладнання» заповнимо поле «Обробка», вибравши файл з обробкою, який можна завантажити з сайту оновлень 1С. Всі описані процедури з формами представлені на малюнку 6.

Малюнок 6. - Підключення та налаштування нового торгового обладнання

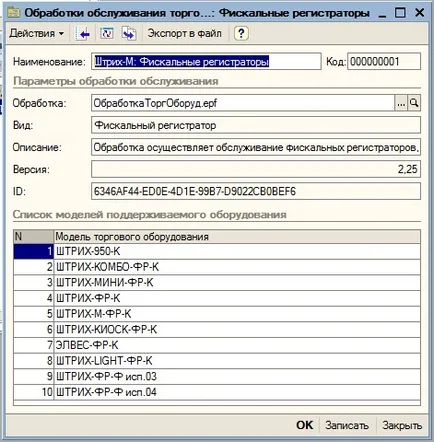

Після завантаження файлу обробки всі реквізити форми заповняться автоматично (малюнок 7).

Малюнок 7. - Обробка обслуговування торгового обладнання

Далі закриємо всі вікна натисканням кнопки «ОК» і залишимо тільки відкрите вікно форми «Підключення і настройка торгового обладнання». Тепер нам необхідно в табличну частину «Список підключених фіскальних реєстраторів» додати нову модель устаткування і вказати для неї касу. Виконати дію «Додати» і клацнути по полю вибору «Модель», після чого створимо новий елемент довідника «Торговельне обладнання». У формі виберемо обробку обслуговування - Фіскальний реєстратор, вкажемо модель нашого фіскального реєстратора ШТРИХ-LIGHT-ФР-К і задамо ім'я торгового обладнання. Ми назвемо обладнання ім'ям моделі. Ці дії представлені на малюнку 8.

Малюнок 8. - Вибір моделі торгового обладнання

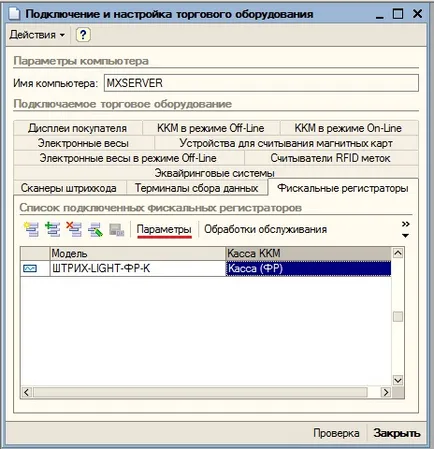

Тепер створимо і виберемо касу ККМ і натиснемо «Параметри» (малюнок 9).

Малюнок 9. - Модель і каса ККМ створюваного фіскального реєстратора

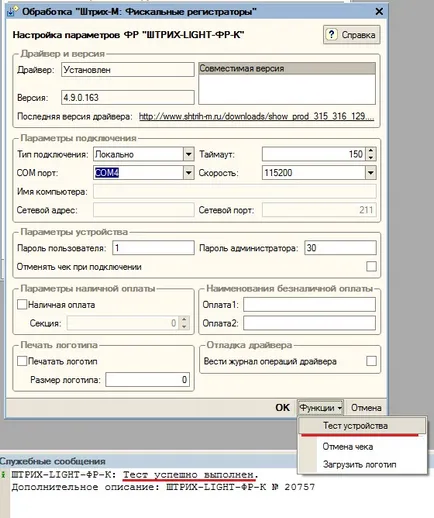

Далі відкриється форма «Обробка« Штрих-М: Фіскальні реєстратори », де потрібно встановити такі ж параметри, як в налаштуванні властивостей Тесту Драйвера 4.9 і виконати тест пристрою: Функції -> Тест пристрою. На малюнку 10 бачимо, що у нас тест пристрою виконаний успішно.

Малюнок 10. - Налагодження та тест пристрою фіскального реєстратора

Закриємо вікно обробки і виконаємо перевірку на відкритій формі «Підключення і настройка торгового обладнання». Якщо все в порядку, то програма повідомить нам, що Торговельне обладнання налаштоване коректно (рисунок 11).

Малюнок 11. - Перевірка коректності настройки обладнання
