Установка газової колонки своїми руками (фото)

• Вибір місця для установки
• Інструменти і матеріали
• Перший запуск системи

Для організації автономного гарячого водопостачання все частіше сьогодні застосовується спеціальне обладнання, що дозволяє забезпечити безперебійну подачу води саме тієї температури, яка необхідна. Використовується для цього різне обладнання, але найбільшу популярність придбали газові водонагрівачі. Установка газової колонки не тільки дозволяє отримати гарячу воду, коли вона необхідна, але і обходиться набагато дешевше, ніж електричний бойлер. Газ в даному випадку набагато дешевше, ніж електрика, для підігріву однакового обсягу води, витрати набагато менше.

Сучасні газові колонки на відміну від їх попередників більш стильні і ергономічні. Також розпал колонки відбувається не від сірника, а від п'єзоелемента.

Встановити таку колонку можна і своїми руками, правила тут відносно прості, хоча і є ряд обмежень. Для багатоквартирного будинку необхідний дозвіл на використання такого обладнання. Монтаж обладнання найкраще доручати фахівця-газівника, але конструкції сучасних колонок не відрізняються особливою складністю, питання, як встановлювати, відмінно висвітлюється в докладних інструкціях. Розглянемо основні правила, які доведеться дотримуватися при монтажет.
Норми, правила для установки газового обладнання

Типове пристрій газової колонки: 1 - Кожух; 2 - Тяговий дивертор; 3 - Теплообмінник; 4 - Пальник; 5 - Газовий вузол; 6 - Водяний вузол; 7 - Блок електроніки (крім колонок з пьезоподжигом).

При установці газових колонок діють певні норми, які необхідні для забезпечення безпеки. Такі правила стосуються в першу чергу монтажу димаря і підключення самого обладнання. Не кожен багатоквартирний будинок має таку можливість. Далі слід скласти проект і отримати дозвіл на установку. Зробити це можна або в обслуговуючої організації, або в спеціальних газових службах. Такий проект включатиме в себе все необхідне для установки.

Установка газової колонки проводиться відповідно до такими правилами:

• обсяг приміщення, де буде ставиться обладнання, повинен бути більше семи з половиною кубометрів;
• повинна бути відмінна вентиляція для забезпечення тяги і безпеки;
• висота до стелі не може бути менше, ніж 2 м;
• монтаж можливий, тільки якщо використовується установка димоходу з діаметром в 120 мм;
• тиск водопровідної системи не повинно бути менше, ніж 0,1 атмосфери;
• не можна розташовувати обладнання над газовою плитою.

Вибір місця для установки

Схема газової колонки.

Щоб встановити колонку своїми руками правильно, слід вибрати відповідне для неї місце. Розглянемо умови, яких необхідно дотримуватися при виборі місця розташування для газового обладнання:

Перше про що необхідно подбати, це димохід. Саме цей пункт часто стає перешкодою для монтажу газової колонки, так як не всі багатоквартирні будинки можуть мати відповідні умови.

Для установки димоходу необхідний проект, це дозволить правильно забезпечити виведення всіх продуктів згоряння, зробить експлуатацію безпечною.

Схема під'єднання газової колонки до інженерних комунікацій: 1 - газова труба; 2 - газовий вентиль; 3 - водопровідний вентиль; 4 - труба з холодною водою; 5 - труба з гарячою водою; 6 - елементи управління колонкою; 7 - корпус колонки; 8 - труба димоходу.

Для димоходу береться одна частина гофрованої труби з металу або перехідника з оцинковки, друга частина приєднується до спеціального випускного фланця для колонки;

Монтаж газової труби здійснюється таким чином, щоб все обладнання знаходилося поза досяжністю маленьких дітей.

Після того як з визначенням місця розташування димоходу закінчено, можна почати планування місця для самої колонки. Монтаж, тобто швидкість установки буде залежати від розмірів, форми обладнання. Для розмітки можна скористатися звичайною металевою лінійкою і олівцем, нанести на поверхню стіни позначки для кріплень рами колонки.

Далі планування полягає в позначці точки для врізки в систему холодного водопостачання. Для цього доведеться відразу визначити, який відрізок труби знадобиться (використовувати найкраще металопластикові або полімерні труби). Для кожного метра труби своїми руками слід організувати кріплення.

Далі визначаємо місце, де буде знаходитися сольовий фільтр, після нього магнітний. Після фільтрів буде розташовуватися спеціальний кран для видалення повітряних мас - кран Маєвського. Останнім планується підключення самої труби холодного постачання.

Тепер можна планувати розводку для труб гарячого водопостачання, визначити, де і як буде проходити газова труба (використовувати можна тільки призначені для газових магістралей труби)

Повернутися до списку

Інструменти і матеріали

Схема горизонтального димоходу для турбированной газової колонки.

Будь-монтаж просто неможливий без попередньо підготовлених інструментів і матеріалів. З інструментарію нам будуть необхідні:

• ріжковий ключ на 27/30;
• розвідний ключ - дві штуки;
• ріжковий ключ на 32/36;
• герметик для стиків (відмінно підходить засіб типу «Уніпак»);
• для нанесення розмітки треба взяти простий олівець і металеву лінійку.

Такі інструменти, як правило, є під рукою завжди, а ось із спеціально придбаних можуть знадобитися такі:

• оцинкована труба з товщиною стінки від одного міліметра. Багато газові колонки, установка яких здійснюється, вже мають в комплекті таку трубу, але якщо її немає, то доведеться придбати окремо;
• кільце-розетка потрібно для установки входу для димоходу;
• типовий газовий шланг для магістралі (монтаж може здійснюватися тільки зі спеціально призначеним для цього шлангом)
• дюбеля для кріплення газової колонки до стіни;
• при установці потрібна наявність фільтра для грубого очищення води.

Монтаж газової колонки: установка не за горами

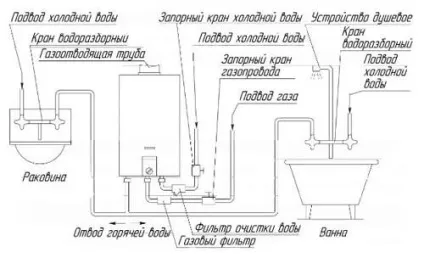

Схема установки газової колонки.

Монтаж газової колонки починається тільки після того, як всі роботи з планування та підготовки своїми руками завершені. Оскільки рама для обладнання у нас вже стоїть, залишається тільки навісити саму колонку, з огляду на такі умови:

• при висоті стелі в приміщенні від двох метрів димохідна труба повинна мати довжину від 50 см;
• при висоті стелі від 2,7 м - труба повинна мати довжину від 25 см. Після того як колонка закріплена, треба перевірити надійність всіх кріплень, обладнання не повинно хитатися, нещільно прилягати.

Тепер можна своїми руками починати з'єднання труб. Виконувати це треба відповідно до рекомендацій, інструкцій виробника. Такий монтаж не вимагає використання ФУМ- стрічки або клоччя, але після того як встановити все вийшло, необхідно перевірить герметичність. Це стосується труб для подачі холодної, гарячої води.

Повернутися до списку

Перший запуск системи

При установці газової колонки в квартирі або будинку своїми руками важливо грамотно здійснити перший запуск, що гарантуватиме безпеку і якість роботи обладнання в подальшому. Порядок дій практично нічим не відрізняється для моделей від різних виробників, він включає в себе:

• слід спочатку перевірити тягу. Це здійснюється за допомогою звичайної запаленого сірника, яка підноситься до димоходу колонки;
• тепер можна відкрити газовий кран таким чином, щоб ви могли почути, як газ надходить в обладнання;
• водопровідний кран також відкривається, кран Маєвського треба злегка відкрити, щоб пішов вихід повітря;
• після того як з крана Маєвського пішла вода, його потрібно щільно закрити;
• далі установка своїми руками вимагає провести перевірку того, щоб не було протікання води, важливо відсутність різкого запаху газу при роботі обладнання;
• якщо є електронне запалювання і дисплей, то необхідно поставити для них батарейки, перевірити працездатність;
• тепер приступаємо до перевірки своїми руками подачі гарячої води. Необхідно спочатку відкрити кран гарячого водопостачання, повинна піти холодна вода, після чого спрацювати запалювання на колонці, вода почне нагріватися. У перший раз її запах може трохи віддавати маслом, лякатися не треба, це цілком нормально, запах скоро пропаде. Таке явище відбувається через те, що вимивається вся мастило з пристрою.

Перший запуск проведений. Якщо все пройшло нормально, то монтаж на цьому закінчено, можна прибирати робоче місце. Як бачимо, складного нічого немає, але потрібно дотримуватися деякі нюанси. Звичайно, найкраще довіряти монтаж газової колонки фахівця-газівника, якщо ви не впевнені в своїх силах. Але при певному досвіді така самостійна робота не викликає ніяких труднощів.

Все частіше не тільки для приватного будинку, а й для міських квартир використовується обладнання для автономного постачання гарячою водою. Це дозволяє абсолютно незалежно від центрального водопостачання отримувати воду саме тієї температури, яка необхідна, не переплачуючи при цьому. Одним з варіантів є процес установки газових колонок, що дозволяють швидко і недорого забезпечити будинок иил квартиру гарячою водою. Її підключення пов'язано з деякими особливостями, але проста і надійна газова конструкція робить можливим і самостійний монтаж при дотриманні деяких умов.
