Установка електромеханічного замка комплектація пристрою і основні стадії роботи

Кожна людина бажає надійно захистити свій будинок і присадибну територію від небажаного вторгнення сторонніх. Крім надійності додатковим фактором при виборі замикаючого механізму є комфортність використання. Наприклад, якщо на вулиці розігралася негода, а на територію ділянки хочуть потрапити люди, то не зайвим буде можливість дистанційного відкривання механізму. Для людей, які бажають поєднати надійність і комфорт, оптимально підходять електромеханічні і електромагнітні замки. Установка електромеханічного замка, також як і електромагнітного, може виконуватися своїми силами. Що для цього потрібно, давайте розбиратися поетапно.

Замикаючий пристрій, що працює від кодової панелі і механічного ключа

Що необхідно для установки електромеханічного замка

Замикаючі пристрої електромеханічного типу можна встановити як на вхідні двері, так і на хвіртку.

Для нормального функціонування замку необхідна установка додаткових пристроїв:

Контролера, за допомогою якого відбувається управління електромеханічним замком.

Пристрій управління електромеханічним замком

Джерела безперебійного електроживлення. Електричне живлення необхідно замку для роботи, так як відкривати пристрій можна як звичайним ключем, так і за допомогою кодової клавіатури, брелка, чіп-карти. Джерело безперебійного живлення в обов'язковому порядку оснащується вбудованими акумуляторами. Це необхідно для коректної роботи замка при відключенні електрики. Також пристрій захищає від перепадів напруги в електричній мережі.

Пристрій для забезпечення замку електрикою в разі непередбаченого відключення

Зчитувача коду. Встановлюється на зовнішній стороні дверей. Механізм застосовується для відкриття замку брелками і / або чіп-картами.

Пристрій для зчитування коду з брелка

Кнопки відкривання дверей зсередини приміщення. Така функція встановлюється для забезпечення додаткового комфорту людей, що проживають в будинку. Щоб при виході з приміщення не користуватися ключем, досить просто натиснути на встановлену кнопку і двері відкриються. Після закінчення заданого періоду часу (2 - 12 секунд) замок автоматично перейде в закрите положення. Кнопка екстреного відкривання може розташовуватися на корпусі замку, якщо вона передбачена конструкцією або застосовуватися як окремої пристрій.

Пристрій для відкриття замку без ключів і брелків, що розташоване всередині приміщення

Пристрій для відкриття вхідних дверей з приміщення

Комплект додаткових пристроїв визначається, виходячи з місця установки замку і супутніх функцій механізму.

Установка електромеханічного замка

За типом установки електромеханічні замки підрозділяються на такі види:

Замикаючий механізм, який встановлюється на дверне полотно

Замикаючий механізм, який встановлюється всередину дверного полотна

Накладні замки переважно встановлюються на металеві двері і хвіртки, а врізні підійдуть на двері, виготовлену з дерева.

Монтаж накладних замків

Щоб встановити накладної вуличний електромеханічний замок, будуть потрібні:

інструменти для нанесення розмітки - маркер, рулетка;
дриль;
шуруповерт.

Установка запірного механізму виробляється в кілька етапів:

замок необхідно розібрати на корпус і фіксує механізм;
виробляється розмітка на дверному полотні в місці установки механізму. Для цього замок прикладається до дверей, обводиться його корпус, і розмічаються місця для кріпильних болтів;

Щоб акуратніше нанести розмітку, можна зробити лекало замку на міліметрівці, позначивши на шаблоні місця майбутніх кріплень.

за допомогою дрилі просверліваются отвори, діаметр яких відповідає діаметру болтів, використовуваних для кріплення корпусу механізму;
просверливается отвір під фіксуючий механізм, розташований в корпусі замку;
корпус механізму прикріплюється до дверного полотна. Всі болти повинні бути міцно закручені;
встановлюється на місце фіксуючий механізм;
замок збирається;
замок приводиться в стан «закрито». За ригелю (язичку) пристрою визначається місце розташування відповідної планки;
розмічаються місця для кріплення замикаючої планки. Для цього пристрій прикладається до дверної коробки в місці виходу ригелів основної частини замку;
отвори для кріплень просверливаются;
встановлюється відповідна планка;
перевіряється працездатність електромеханічного замка за допомогою ключа.

Схема монтажу електромагнітного замка накладного типу

Якщо після установки замок не функціонує належним чином, то всі етапи рекомендується виконати спочатку.

Аналогічним способом встановлюється контролер, блок живлення і інші додаткові пристрої, якщо вони не вбудовані в конструкцію замку.

Монтаж врізних замків

Щоб встановити виразний електромеханічний замок, треба:

як і в попередньому випадку, розібрати механізм на корпус і замикає пристрій і зробити розмітку в місці майбутньої врізки. Зручніше користуватися підготовленим трафаретом замку, ніж наносити розмітку по контуру механізму;
в дверному полотні просверливается ніша для корпусу механізму і отвори для кріплення. При виїмці ніші можна користуватися звичайним дрилем з додатковими накладками або спеціальним обладнанням;
корпус замку вставляється в нішу і надійно фіксується;
всередину корпусу встановлюється запірний механізм;
розмічається місце для встановлення відповідної планки. Розмітка наноситься по замикаючого ригеля замку;
просверливается ніша для планки і отвори для кріпильних болтів;

Відповідна планка, також як і сам замок, розташовується всередині дверного косяка, а не накладається на його поверхню.

фіксується запірна планка;
при необхідності встановлюється блок управління електромеханічним замком і інші елементи системи;
перевіряється коректність роботи механізму.

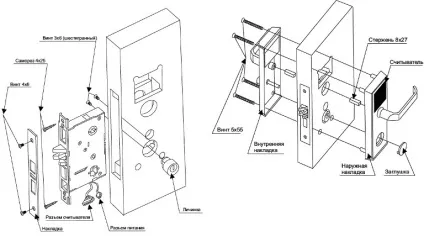

Схема монтажу електромеханічного замка усередину двері

Підключення електромеханічного замка

Якщо конструкцією замка не передбачений вбудований блок управління і контролер, то необхідно самостійно підключити електромеханічний замок до цього устаткування.

Схема підключення електромеханічного замка, як правило, додається до пристрою разом з інструкцією по установці і використанню. Якщо з яких-небудь причин даної схеми немає, то рекомендується звернутися до виробника замку або скористатися наступною інструкцією:

електричним кабелем з'єднати замок і контролер;

Якщо електромеханічний замок встановлюється на хвіртці або в приміщенні з підвищеною вологістю, то електрокабель необхідно поміщати в спеціальний рукав, який виступає в якості захисної оболонки.

аналогічно до контролера підключаються зчитувач, кнопка для відкриття замку без ключів, блок живлення;
блок живлення підключається до електричної мережі;

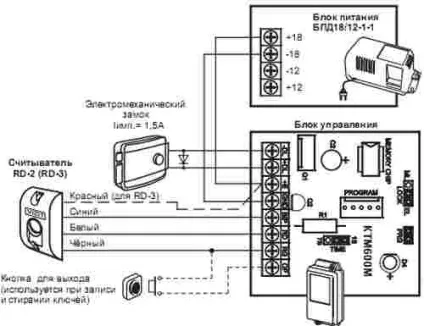

Схема під'єднання електромеханічного замка і додаткового устаткування

в тестовому режимі проводиться перевірка роботи пристрою;
якщо підключення електромеханічного замка проводиться спільно з домофоном, то він і панель виклику так само приєднуються до основного контролера;
що викликає і відповідає пристрою домофона також підключаються один до одного.

Накладної та врізний електромеханічні замки підключаються до блоку управління і додаткового обладнання одним вищеописаним способом.

Електромеханічні замку є надійними пристрої з високим рівнем секретності. Крім цього пристрій зручно у використанні, так як є можливість підключення додаткового обладнання у вигляді домофона з функцією дистанційного відкривання. Установка і підключення замка проводиться по прикладеним схемами без залучення фахівців. Блок управління механізмом, який є невід'ємною частиною замку, здійснює всі операції в автоматичному режимі.
