Установка двоконтурного газового котла в приватному будинку - поради

• Підготовчі роботи
• Здійснення монтажних робіт
• Створення вентиляції і запуск обладнання

Різновиди газового обладнання
Двоконтурний газовий котел опалення в приватному будинку стане не тільки запорукою надходження тепла, але і користування гарячою водою. Розрізняють два основних типи цього устаткування: проточний котел і з бойлером. Схема їх функціонування базується на кількості використовуваної гарячої води.

Зручність двоконтурного котла полягає в швидкому нагріванні води. Наприклад, за хвилину такої котел нагріває 6 л води до 37 градусів.

Монтаж проточного газового котла здійснюється, коли витрата води, нагрітої до 30ºС, не перевищує 15 л / хв. Котел, оснащений вбудованим бойлером, забезпечує постійну наявність гарячої води в розмірі мінімум 50 л.

Залежно від способу відведення згорає газу двоконтурний котел може бути:

• димохідним (виведення продуктів згоряння в трубу);
• конденсаційним (видалення конденсату в герметичний димохід);
• турбованим (в димоході використовується вентилятор).

Також існує підрозділ котлів на підлогові і настінні вироби. Багато хто віддає перевагу останнім. По-перше, застосування настінного газового котла вважається більш зручним як в приватному будинку, так і в квартирі. Він може підключатися до термостатам. По-друге, котел обладнаний усіма елементами системи опалення:

• розширювальним баком;
• топкою;
• насосом для циркуляції повітря;
• захисної арматурою;
• електронним блоком управління.

Основними перевагами використання настінного котла опалення є:

• економічність споживання палива;
• простота монтажу (завдяки невеликій масі і компактності) і обслуговування;
• безшумна робота (досягається за рахунок гідравлічної системи);
• можливість з'єднання з іншими зовнішніми пристроями;
• монтаж в будь-якому місці будинку або за го межами.

Підготовчі роботи

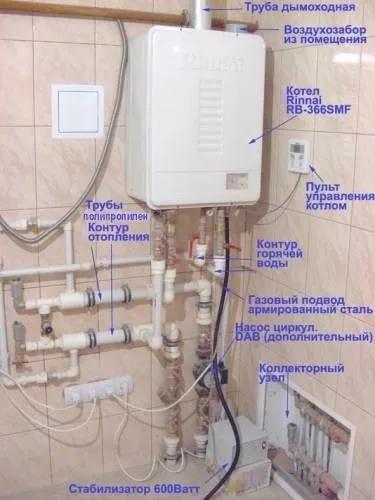

Монтаж газового котла.

Для установки газового котла нам будуть потрібні:

• котел;
• кульові крани;
• труборіз;
• ножівка;
• анкери;
• американки;
• фільтри (газовий, магнітний, грубої очистки води);
• прокладки;
• фум-стрічка;
• герметик;
• хомути;
• болти з шайбами ​​граверами;
• дриль;
• труби;
• напилок;
• зубило;
• рулетка;
• рівень;
• пальник;
• набір ключів (гайкові, торцеві і розвідний);
• викрутки.

Схема обв'язки двоконтурного газового котла.

Спочатку розробляється схема підключення настінного газового котла. Попередня обв'язка обладнання зможе допомогти зробити монтаж обладнання своїми руками. Схема опалення, заснована на принципі примусової циркуляції, враховує ряд наступних об'єктивних критеріїв:

• місцезнаходження котла;
• параметри сумісності з'єднань за розмірами;
• розташування систем водопостачання, опалення та газопостачання.

Кульові крани та фільтри - невід'ємні елементи газового котла
Котел не вдалося підключитися безпосередньо до труб опалення. Як своєрідного посередника виступають розбірні гайки-американки.

Завдяки даному способу приєднання можна без проблем зняти котел для ремонту (повної заміни) або без зливу води відключити його від опалювальної системи.

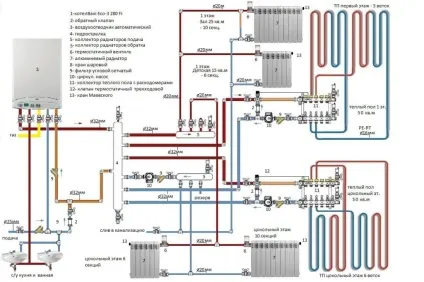

Схема гідравлічної обв'язки газового котла.

Щоб котел в будинку працював ефективно протягом тривалого періоду, необхідно правильно встановити кульові крани. Вони повинні бути у всіх магістральних з'єднаннях:

• на холодній і гарячій воді;
• на подачі, «обратке» і зливі труб опалення;
• зганяннях і фільтрах.

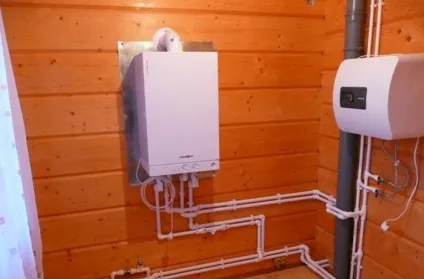

Схема з'єднання кранів з трубопроводами (ЗОБРАЖЕННЯ 3) здійснюється з використанням різного різьблення: як з двома внутрішніми (ВВ), так і з зовнішньої і внутрішньої (ВН). Крім основних функціональних «обов'язків» (подача теплоносія), кульові крани допомагають:

• скидати тиск в системі водопостачання;
• проводити перевірку та промивку магістралей;
• здійснювати злив води в зимовий час при ремонті.

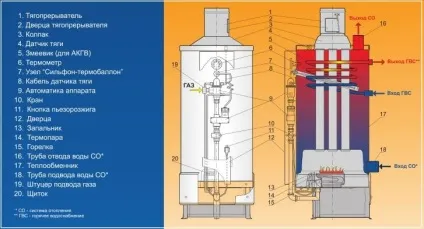

Пристрій газового котла.

Обв'язка котла кульовими кранами фактично вирішує одну задачу - дозволяє відсікти котел і фільтри від системи опалення. При закритті кранів можна без проблем здійснювати очистку цих елементів.

Створення фільтраційної системи необхідно для запобігання потрапляння різних частинок, які можуть привести до виходу обладнання з ладу. Обв'язка настінного газового котла в обов'язковому порядку передбачає монтаж фільтра грубої очистки. На шляху до котла він затримує великі частки піску, іржі та окалини, які надходять разом з водою з водопровідної системи.

Монтаж фільтра грубої очистки здійснюється на зворотній трубі опалення гайкою вниз. Більшості виникає питання: а чому установка фільтра відбувається на «обратке», а не трубі подачі? Це пояснюється тим, що циркуляційний насос знаходиться в котлі якраз на цій трубі. Внаслідок цього встановлюється фільтр захищає одночасно і насос, і котел.

Схема монтажу двоконтурного котла опалення включає установку ще двох фільтрів: магнітного і газового. Магнітний фільтр захищає теплообмінник обладнання від виникнення накипу, яка під час нагрівання води є причиною перевитрати газу. Дуже часто накип виводить з ладу і сам котел. Монтаж фільтра здійснюється перед опалювальним устаткуванням на трубу з холодною водою.

Обв'язка системи газовим фільтром допомагає очищати газ від пилу, окалини, іржі і частинок смоли. Встановити потрібно два фільтра з обох сторін котла. Дана процедура в значній мірі збільшує експлуатаційної термін газового обладнання.

Повернутися до списку

Здійснення монтажних робіт

Вимоги до установки опалювального котла.

Установка будь-якого опалювального приладу в будинку починається з визначення виду монтажу. Кріплення настінного котла здійснюється за допомогою стандартних анкерів товщиною 10 мм. Їх довжина залежить від матеріалу, з якого зроблена стіна, і ваги котла.

Ззаду котла знаходяться дві труби для приєднання опалювальної системи. Різьба на трубах може бути метричної і трубної. Приєднання правильно зробити за допомогою фланцевих елементів. Одна сторона фланця накручується на розтруб котла (обов'язково дотримання послідовності: подача до подачі, обратка до обратке) і робиться ущільнення нарізного сполучення. Його можна отримати, застосувавши:

• обмазку різьблення термостійким герметиком;
• намотування на неї фум-стрічки великої товщини;
• нанесення фарби.

На фланець ставиться герметизирующая прокладка. Слід виключити пароніт, текстоліт і зварене з'єднання. Найкращий результат досягається при установці коркової прокладки або маслостойкой гуми. Саме таким чином буде збільшено показники стійкості до передчасного висихання і розтріскування, термостійкості і пластичності матеріалу.

Фланець з'єднується болтами з шайбами-граверами. Їх затягування здійснюється дуже щільно.
Приєднавши котел до системи, необхідно наповнити його для перевірки герметичності всіх з'єднань.
Схема пристрою двоконтурного котла включає два отвори для подцепкі і відведення води, які призначені для гарячого водопостачання. За розмірами вони можуть відрізнятися. Зазвичай діаметр отворів становить від ¼ до 2,5 дюйма (необхідний розмір можна вивести за допомогою перехідників). Тому матеріал для введення / виведення води підбирається в залежності від виду котла.

Повернутися до списку

Створення вентиляції і запуск обладнання

Креслення для установки газового котла.

На наступному етапі слід подумати про створення вентиляції і димоходу. Вентиляційний хід повинен бути прочищений і виведений на вулицю за допомогою труби. Її висота повинна бути на рівні з гребенем даху. Мінімальне значення висоти труби становить 10 градусів нижче рівня коника. Тільки так буде забезпечена достатня тяга.

Вентиляція котельних приміщень має припливне характер. Для забезпечення ефективного припливу повітря необхідно зробити в нижній частині дверей кілька отворів. Димохід можна спорудити за допомогою сталевої труби. Головне, щоб вона була правильно виведена по вертикалі. Стик між розтрубом котла і наставляти труби герметизується. Вибираються тільки термостійкі матеріали, так як температура вихідних газів може досягати 110º. Зверху на трубу димоходу грибок не ставиться. Це суперечить вимогам наглядових органів.

Будь-який інший вид димоходу робиться за допомогою гофрованої труби. Вона стикується з котлом в його верхній частині і кріпиться за допомогою хомута. Верхня частина труби кріпиться хомутом до вентиляційної металевій решітці.

Остаточну перевірку і пуско-налагоджувальні роботи, пов'язані з первинним пуском і установкою газового обладнання, правильно зроблять працівники міської газової служби. При пуску котла в роботу відкривається вентиль подачі газу на котел.

Вентиль, який вказує ступінь нагріву теплоносія в котлі, слід встановити в положення розпалювання. Для забезпечення безпеки автоматика не подасть газ у топку, поки не буде механічного підтвердження. Тобто необхідно натиснути відповідну кнопку, після чого запалити гніт. Протягом декількох секунд гніт повинен горіти, після чого потрібно обертати або повертати вентиль до цифри 1.
