Установка блоку живлення від ресивера dre-5000 в ресивер gs-8300 статті

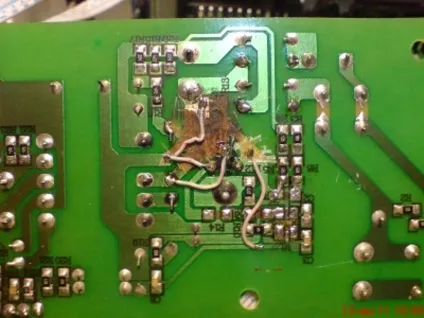

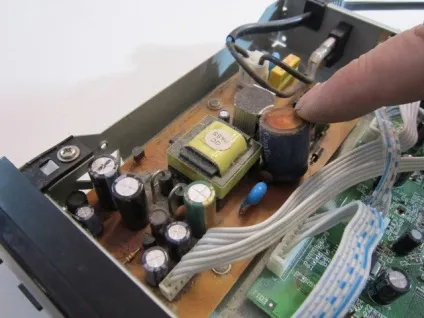

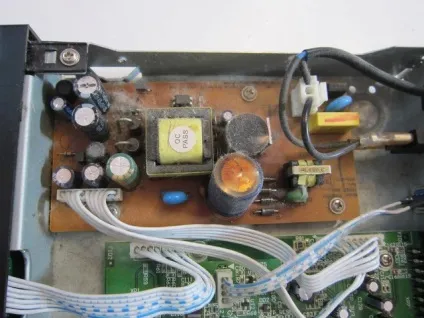

Як все відбувалося зрозуміло - електролітичний або оксидний конденсатор, що стоїть на вході (C5) висихає, дає пульсації, але поки все працює. Транзистор первинної обмотки трансформатора (Q1) перегрівається, навколо нього вигорають деталі SMD, тріскаються доріжки плати і блок живлення стає несправним.
Рідні блоки живлення закінчилися давно, а ресивери GS-8300 все підносили і підносили. Звичайно можливий був ремонт наплавленням доріжок, установкою перемичок, напайкою деталей - коротше можна було відновити блок живлення з попелу і при цьому працювати він буде справно, правда робота виглядала не зовсім естетично і клієнту краще було не бачити результат дій майстра. Та й часу, звичайно на ремонт кожного блоку йшло неміряно.

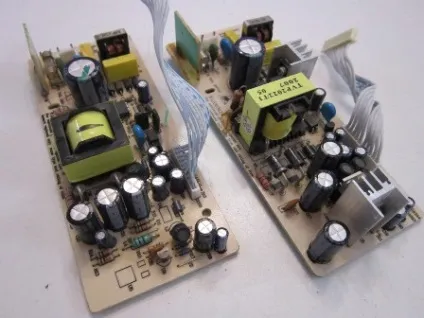

Тому я пішов іншим шляхом - взяв блок живлення від ресивера DRE-5000 і адаптував його для ресивера GS-8300, тільки відразу обмовлюся, що є кілька моделей блоків живлення для DRE-5000, на фото нижче підходить лівий - він же і найпоширеніший ( правий на зображенні не проходить по висоті)
Терморегулятори роз'ємів DRE-500 і GS-8300

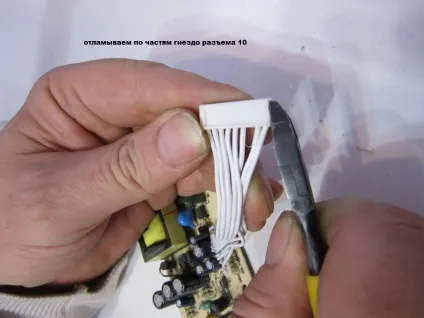

Отже, що потрібно переробити в блоці - вийняти з колодки 8-й і 10-й дроти і відрізати їх від самого блоку живлення (один з них не викидаємо, він стане в нагоді нам пізніше), зрізати ножем місце колодки під 10-й провід, разом у нас роз'єм став 9-й контактним, 7-й провід переставляємо в гніздо 8, відрізаний дріт встромляємо на гніздо 7 і з'єднуємо його пайкою з проводом 6. Разом - отримуємо роз'єм GS-8300, правда замість 24V у нас буде 22V, але це неістотно і перевірено роками - на результат не впливає.

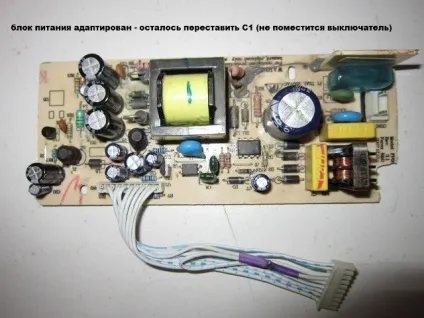

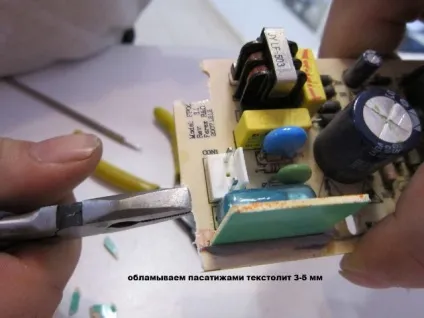

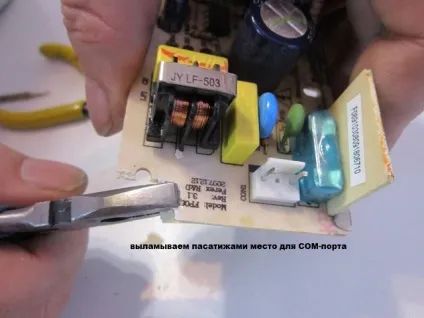

Далі механічна підгонка блоку живлення - виламуємо пассатижами місце під гніздо когось порту, цим же інструментом зменшуємо на 3-5 мм довжину блоку. І нарешті переносимо конденсатор С1, звільняючи місце для вимикача харчування

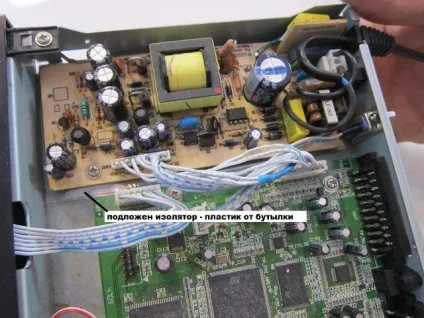

Підключаємо шнур живлення. Вставляємо блок, підклавши ізолятор- можна пластик від пляшки, кріпимо одним шурупом, друга точка кріплення - паз на корпусі. Ресивер готовий, залишилося закрити кришку
Таким чином відремонтовано близько 300 ресиверів, за два роки один повернення - вибило С17
