Установка автомагнітоли піонер своїми руками

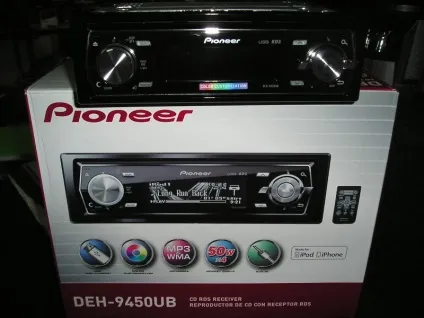

автомагнітола Піонер

Налаштування автомагнітоли піонер

Ці автомагнітоли сьогодні по праву можна назвати найбільш затребуваними у нас в країні і не тільки. Секрет такої популярності простий.
Піонер легко встановлювати і автомагнітола цієї фірми дуже надійна і відрізняється хорошим звуком.

підключення

Автомагнітола Піонер може бути підключена двома способами. Перший з них і буде представлений нижче.
Перший спосіб підключення передбачає використання штатного роз'єму, а другий - підключення без стандартних з'єднувачів.

Примітка. Варто заздалегідь знати про те, що використання другого методу підключення не підтримують виробники автомагнітол та гарантія вже більше не діятиме. Крім цього, є німа ймовірність допустити помилку в процесі підключення проводів.

Інструкція автомагнітоли pioneer

З іншого боку другий метод підключення популярний в середовищі автомобілістів через те, що іншого виходу просто не залишається. Зокрема, якщо на транспортному засобі немає відповідного роз'єму для підключення, доводиться цей спосіб використовувати.

Увага. Навіть якщо використовується перший спосіб підключення, потрібно бути вкрай уважним і робити все дуже акуратно. Попередньо рекомендується переконатися в тому, що розпаювання клем на соединителе проведена грамотно.

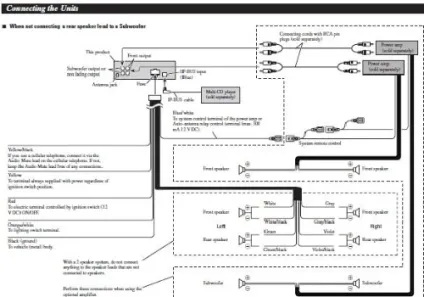

маркування проводів

Як правило, при підключенні будь автомагнітоли використовується стандартна схема підключення. Установка автомагнітоли Піонер - не виняток.
Отже:

Жовтий товстий провід - комунікація з АКБ через запобіжник.
Червоний дріт товстий - підключається до акумуляторної батареї через замок запалювання. Пристрій буде функціонувати тільки при включеному замку запалювання.

Примітка. Деякі автомобілісти, самостійно проводять установку, вважають за краще поєднувати один з одним жовтий і червоний дроти, але це загрожує швидкої розрядки АКБ, що неприйнятно, адже це може статися в найнесподіваніший момент.

Чорний провід товстий - йде на корпус автомобіля, будучи своєрідним «мінусом».
Біло-синій провід, який відповідає за функціонування активного сабвуфера, підсилювача і антени. На цьому проводі, після підключення автомагнітоли Піонер з'являється напруга 12В.

Сірий дріт - йде на правий передній динамік, а також приєднується до «+» колонки.
Сіро-чорний дріт йде на правий передній динамік і на «-».
Білий провід - підключається до «+» і йде на лівий передній динамік.
Біло-чорний провід - підключається до «-» і йде на лівий передній динамік.
Фіолетовий провід - йде на правий задній динамік і на «+».
Фіолетово-чорний провід - йде на «-» і на правий задній динамік.
Зелений провід - йде на лівий задній динамік і на «+» колонки.
Зелено-чорний провід - йде на лівий задній динамік і на «-».

Алгоритм підключення автомагнітоли Піонер

Pioneer інструкція до автомагнітоли

Штекери за стандартом ISO - це прийнятий міжнародно стандарт підключення для всіх автомагнітол.
Отже, для підключення автомагнітоли першим способом знадобляться:

Обрізаємо дроти від штекера магнітоли або проводки автомобіля.
Підключаємо автомагнітолу, відповідний кольоровій терморегулятори, наведеної вище.
Всі дроти ретельно ізолюємо стрічкою.

Примітка. Деякі фахівці вважають, що ізолювання проводів буде виглядати не дуже естетично і навіть надійно.
Особливо це стосується зимової пори року, коли ізоляційна стрічка на дроті не забезпечує належної надійності. Такі сполуки можуть викликати коротке замикання. З іншого боку, можна скористатися термоусадочної трубкою або спеціалізованими затискними клемами і проблему вирішити.

Установка контактів по стандарту ISO дає можливість в подальшому встановлювати нову автомагнітолу pioneer без прокладання проводів. Досить буде витягнути по санчатах стару магнітолу, переключити штекери і все.

Інструкція до автомагнітоли pioneer

Якщо на автомобіль ніколи не підключалася автомагнітола, то доведеться зробити наступне:

Протягнути акустичний провід для динаміків, у відповідність з вищенаведеної терморегулятори.
Прикріпити рамку автомагнітоли до панелі консолі.

Примітка. Як правило, в сучасних автомобілях вже є вирізані виробником місця для підключення автомагнітоли.

Після установки рамки в готовий слот, вигинаються пелюстки металу на рамці (робиться це викруткою і таким чином, рамка надійно сидить на своєму місці).
Підключаємо магнітолу до штекерам.
Вставляємо в гніздо до появи характерного клацання.
Перевіряємо роботу магнітоли.

При демонтажі автомагнітоли досить буде розтиснути бічні пелюстки.

Примітка. У комплекті з автомагнітолою Піонер йдуть спеціальні пластинки, які вставляються з обох сторін магнітоли до упору. Коли потрібно знімати автомагнітолу, з їх допомогою відводять в сторони бічні пелюстки, тим самим, даючи можливість влаштування переміщатися.
