Установка автомагнітоли Alpine CDA-9883R в автомобіль Шевроле Лацетті зі збереженням штатної проводки і штатного управління магнітолою з керма.

Завдання, які вирішуються заміною штатної автомагнітоли Блаупункт для Шевроле:

Поліпшення якості звучання
Підтримка формату MP3
Управління MP3 плеєром iPod (опціонально)
Управління магнітолою з допомогою штатного пульта ДУ на кермі
Збереження заводської електропроводки без видимого втручання
Косметичні моменти - установка автомагнітоли без зазорів і щілин

Рішення - вийшло все вищеописане.

Необхідні компоненти і запчастини

1. Магнитола Alpine CDA-9883R

2. Кронштейн кріплення магнітоли фірмовий (металева рамка)

3. Поличка пластмасова під магнітолу фірмова (box deposit)

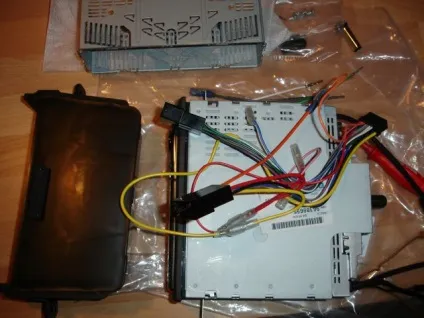

На фото зліва, чорна така.

4. Кліпси кріплення лицьової панелі (пакет 10 штук)

5. Набір конекторів (2 штуки в упаковці) типу ISO зі штирями

6. Набір роз'ємів під обтиск (6 штук з запасом)

7. Кабель Alpine KCE-422i для Ipod (опціонально)

Отже - насамперед необхідно виготовити відсутні три дроти для підключення. Для виготовлення використовуємо куплений набір конекторів, а простіше кажучи - будемо його ламати і пускати в справу.

Один провід ми встановимо в штатну колодку харчування ISO в перехідник магнітола-ISO (перехідник йде в комплекті з магнітолою)

Інші 2 дроти підуть на підключення управління магнітолою з керма і являють собою КОЛХОЗ.
Чому колгосп - тому що знайти в продажу Mini-ISO роз'єм зі штирями просто неможливо.
Єдиний варіант - купувати за 800 руб перехідник альпайн номер якийсь і ламати його - я вважав надто дорогим.
Отже, нам необхідно виготовити перший провід - це провід приглушення підсвічування екрану магнітоли (помаранчевий). Він повинен бути підключений до контакту ILL +. це контакт номер 1 в колодці харчування ISO роз'єму перехідника магнітола-ISO роз'єми. Контакт цей в роз'ємі відсутня - робимо! Ламаємо (я зрізав просто акуратно по колу) роз'єм живлення з нашого "витратного" набору конекторів. Голкою або тонкої викруткою притискаємо фіксує вусик контакту зсередини і витягуємо контакт з помаранчевим проводом з роз'єму. Контакт необхідно проштовхнути всередину роз'єму. робити обережно щоб не зам'яти контакт

Витягли? Обережно відгинаємо вусик, чтби він зміг зафіксувати контакт в новому роз'ємі. І вставляємо контакт в роз'єм живлення ISO на переходнике магнітоли. Вийшло ось що

Якщо ви не впевнені у цоколевкой роз'єму - оскільки порожніх дірок багато і можна помилитися - контакт 1 знаходиться в кутку навскоси від жовтого дроти. На фото це досить помітно. Розклепуємо на кінці дроту роз'єм під обтиск і стикуємося помаранчеві дроти - наш тільки що зроблений і той що йде з роз'єму магнітоли - він закінчується оветной частиною роз'єму з прозорим наконечником з вінілу - з'єднуємо щільно. Також з'єднуємо жовті і червоні дроти перехідника магнітоли, як показано на фото. Простіше кажучи - плутаємо кольори, а з'єднуємо як на фото.

Роботи на переходнике магнітоли закінчені.

Далі робимо два проввода за таким же принципом як ми робили помаранчевий - колір проводів значення не має, я попсував кілька коли робив - в результаті у нас повинні вийти 2 дроти

Обжимаємо на кінцях приводів роз'єми прод обтиск, причому різні - розетку і вилку. Широкі довгі контакти, які раніше були в роз'ємі ISO нашого "витратного" комплекту роз'ємів краще відразу частково обрізати по ширині, тобто зрізати половинку контакту так, щоб він став уже

Зрізати можна ножицями по металу. Можна сточити - але метал дуже м'який, ручше зрізати. І швидше. Фото не дуже чітке але видно що контакт підрізав і став уже.

отже, всі дроти виготовлені.

Далі, беремо рамку для магнітоли в руки.

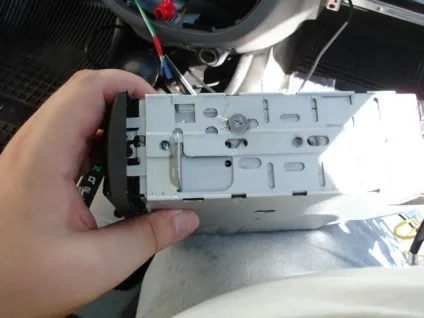

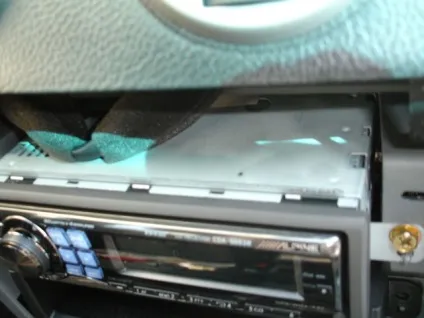

Нам необхідно розточити (круглим напилком наприклад) поздовжні отвори у напрямку до передньої частини рамки під гвинти кріплення так, щоб морда магнітоли висувалася з рамки так, як показано на фото. Чітко видно зверху як виглядає верхня частина магнітоли і як треба закріпити магнітолу в рамці.

Розточивши і примірявши магнітолу - встромляє в магнітолу перехідник магнітола - ISO роз'єми. Захвігаем магнітолу в рамку. акуратно випускаємо зі зворотного боку всі дроти і кріпимо комплектними гвинтами. Врахуйте - спочатку перехідник, потім кріплення. Увіткнути потім буде проблематично.

Йдемо до машини з молотков. з набором інструменту.

Власне монтаж. Точніше, спочатку демонтаж.

1. Зняти мінусову клему з акумулятора (.) Зняти! Інакше спалите запобіжник при знятті бардачка. B взагалі нєфіг в електрику лазити під напругою.

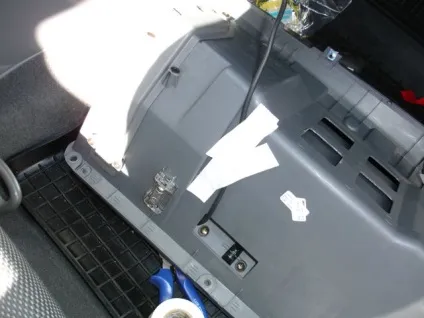

2. Бардачок краще зняти. По-перше, простіше зняти лицьову панель, по-друге мені це було просто необхідно так як в бардачку буде жити iPod.

3. Рукою залазимо з боку пасажирського сидіння в центральну консоль зсередини і виштовхуємо її ЗНИЗУ. Буде потрібно зусилля, у мене десь з третьої спроби отщелкнул кліпса, ну а далі пішло як по маслу.

4. Відключаємо кнопку аварійки (моя любов! Я чекав її гарантійної заміни і через перегоріли в ній лампочці два з половиною місяці), блок клімату.

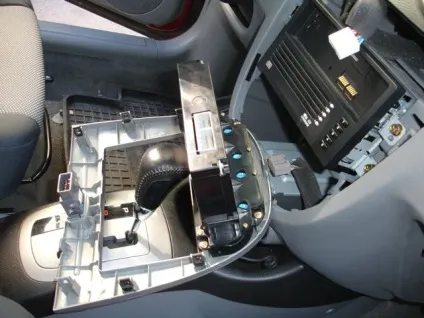

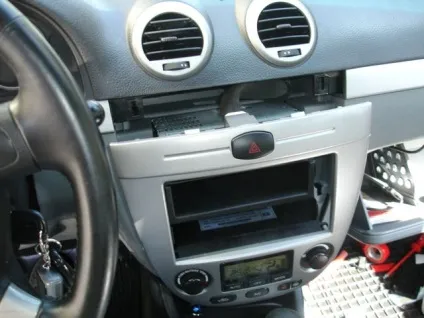

5. Виймаємо лицьову панель. Оглядаємо кліпси. Частина кліпс я замінив (вони псуються при установці-зняття), а перед цим знімав кліпси взагалі щоб простіше приміряти при установці глибину магнітоли. Але вам примірка не буде потрібно.

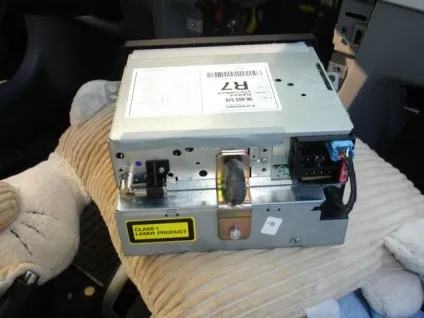

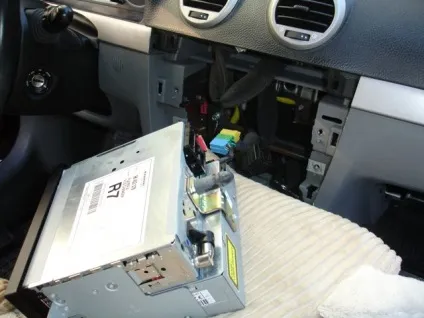

6. Прибираємо лицьову панель поки в сторону. 7. Знімаємо штатну магнітолу. Відкручуємо 4 гвинта по сторонам і висмикуємо її на себе.

8. Відключаємо від штатка ISO роз'єми (вони зблоковані в один) і триколірний жовтий-зелений-синій Mini-ISO роз'єм.

9. Від'єднуємо синю частину mini-ISO роз'єму від жовтої і зеленої. Все, магнітола вільна. Можна нести на базар

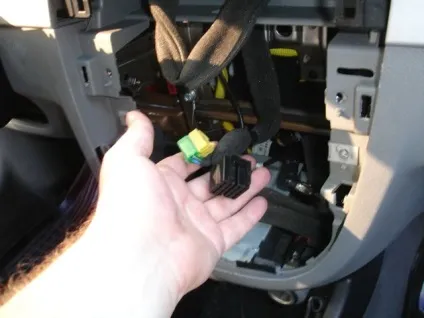

Отже, монтаж. Ось вони, наші раз'емчікі.

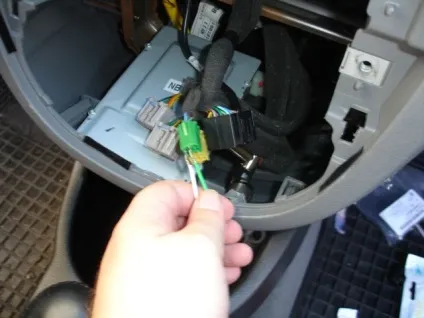

На фото зліва від роз'ємів видно антенний штекер з машини - він стандарту JASO, перехідник йде в комплекті до нової магнітоли. 1. Встромляємо заздалегідь підготовлені проводки для рульового управління в зелену частину mini-ISO роз'єму. Там всього 2 контакту. Я встромив білий в чорний (це у мене вийшла земля), ну а зелений в залишився контакт).

Встромляється дуже щільно, сидить щільно. Ізолюємо ізоляційною стрічкою.

2. Встромляємо перехідник антени JASO з комплекту магнітоли в антенний кабель в машині.

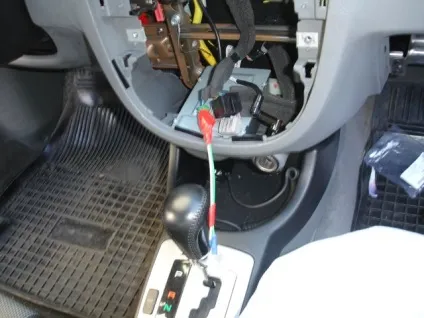

3. (опціонально) пропускаємо через бардачок кабель iPod.

і вводимо його із зворотного боку в консоль. Підключати простіше буде. Надлишок кабелю я склав в консолі ззаду.

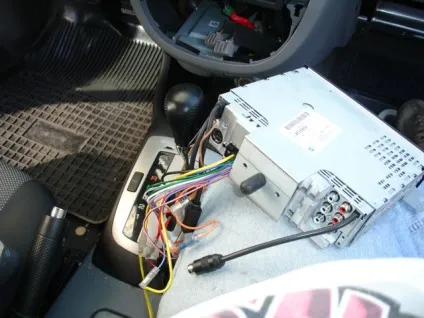

4. Підключаємо нарешті всі дроти до магнітоли - спочатку дроти ДУ від зеленої частини Mini-ISO роз'єму. Стикуються з чорним і коричневим проводом, які виходять з кута магнітоли. Землю до землі (у мене вийшло що білий провід до чорного). Провід управління - до коричневого проводу, позначивши номером 1 на кінці.

4. Підключаємо великі ISO роз'єми живлення і виходу на колонки.

5. Підключаємо антену.

6. Підключаємо синій кінець кабелю Ipod до синього роз'єму на магнітоли (опціонально)

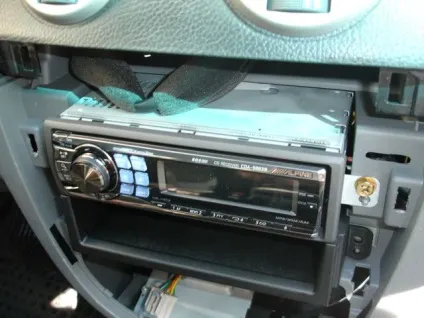

7. Акуратно відсуває рамку з магнітолою в консоль. Я просував однією рукою, а іншою допомагав більшого чорному обрезиненного штиря (добре видно на фото) увійти в гніздо в консолі. При цьому дроти у нас "опускаються" нижче магнітоли. Вони нічому не будуть заважати, та як нижче буде встановлена ​​пластмасова полку, а вона коротка.

8. пригвинчуватися пластмасову полку.

9. Збираємо назад бардачок, попередньо змонтувавши в ньому кабель від iPod і закріпивши його. Мені оказадось зручніше бардачок зібрати (підвісити) на його раму, і вже потім раму прикрутити 5 болтами на місце.

10. підключаємо лицьову панель до клімату і кнопці аварійки, але поки не защелкиваем за місцем.

11. Одягаємо клему на акумулятор.

12. Заводимо машину. Перевіряємо роботу магнітоли. Налаштовуємо і перевіряємо управління з керма. У мене відразу все запрацювало без проблем. Головне врахуйте що в інструкції російської криво написано. Треба увійти в режим Сетап, вибрати пункт Steering, ВКЛЮЧИТИ ЙОГО (ON) БО за умовчанням ОН ВИМКНЕНО! підтвердити і крутити далі ручку вліво-ВРАВ. Вибираєте що програмувати, натискаєте кнопку на кермі - зліва на дисплеї зміниться значення, натискаєте підтвердити кілька разів іноді треба - має змінитися значення на таке ж що зліва в правій частині дисплея

12. защипувалися лицьову панель. Відпочинок.

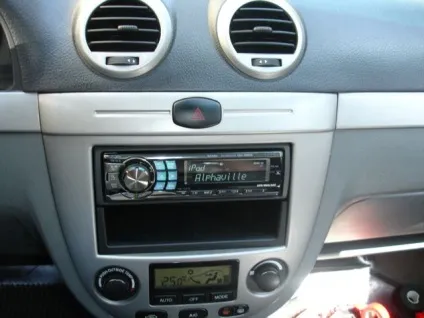

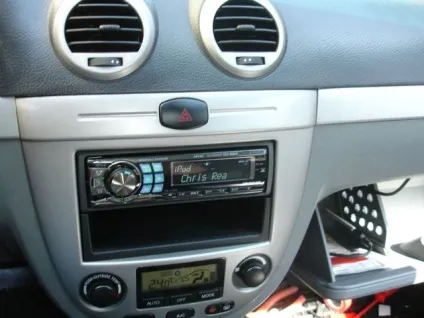

Ось остаточні види. У бардачку встановлений iPod.
