Більшість печаток зараз виготовляється шляхом вирізання кліше зі спеціальної пластмаси та подальшого монтування кліше на сам механізм друку. Оскільки мова йде про "вирізання" - в макеті не повинно бути видимих ​​контурів - тільки заливки, інакше різець або лазер ДВІЧІ прогуляється по контуру, що не є добре. Подібний макет або забракують, або перероблять на місці (за додаткову плату).

1. Малюємо коло з натиснутим Ctrl - так вона вийде окружністю, а не еліпсом. (Якщо Ви вже намалювали еліпс - не турбуйтеся! Зніміть на панелі опцій "замок" близько шкали розмірів, і введіть потрібні розміри по горизонталі і вертикалі. Потім натисніть Enter або просто клацніть лівою кнопкою миші на вільному місці робочої області - розміри зміняться).
Призначаємо (не знімаючи виділення, на панелі опцій) потрібний розмір нашої окружності - наприклад, 50 міліметрів. Дублюємо (Ctrl + D) або копіюємо (Ctrl + C, Ctrl + V) окружність.

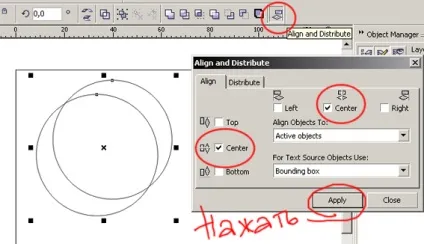

Нам потрібно врахувати товщину майбутнього зовнішнього контуру друку - скажімо, його товщина повинна бути 2 міліметри. Відповідно, нам потрібно відняти її з діаметра другий окружності. Не забувайте, що віднімати потрібно подвійне число (товщина контура 2 мм - зменшуємо діаметр другий окружності на 4 мм, тобто 2 мм з одного боку від центру, і 2 мм з іншого). Тепер інструментом "Покажчик" виділяємо обидві окружності (або "рамкою", не відпускаючи ліву кнопку миші, охоплюємо повністю обидві окружності, або з натиснутим Shift клацаємо по черзі на кожній). Включаємо "Вирівнювання і розподіл" - і вирівнюємо об'єкти щодо один одного по центру (по вертикалі і по горизонталі).

2. Тепер нам необхідно перетворити дві окружності в один об'єкт. Не знімаючи з них виділення, тиснемо Combine (Ctrl + L) на панелі опцій. У нас вийде кільце з двох кіл.

Можна обійтися і без Combine - задати контур необхідної товщини, а за тим перетворити його в об'єкт (Arrange / Convert To Object). Тут важливо пам'ятати (і враховувати при макетування), що контур розміщується по обидва боки реального абрису об'єкта - 4-міліметрові, наприклад, виступає назовні на 2 мм і настільки ж заглиблюється в сам об'єкт.

3. Пункт спеціально для самих новачків.

Якщо Ви пам'ятаєте, я говорила про повне відключення контурів і залишення в макеті ТІЛЬКИ заливок. Якщо хто не знає, як це зробити, ось:

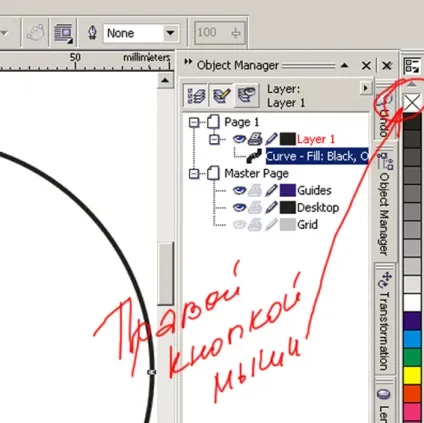

Швидке відключення контуру - виділивши необхідний об'єкт, тиснемо правою кнопкою миші СЮДИ (виділено на картинці).

або те ж саме (таку ж кнопку) тиснемо на панелі інструментів в параметрах контуру:

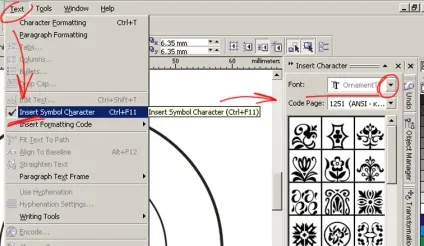

можна використовувати (як у цьому прикладі) докер "Вставити символ":

однак, не буду радити настільки відверто користуватися вбудованими девайсами. Хороший дизайнер Отріс сам і свою власну картинку.

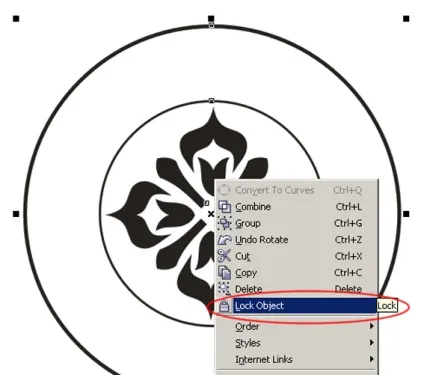

5. Вирівнюємо всі об'єкти - і окружності, і центральну картинку - так само, як вирівнювали на самому початку, в пункті 1. І тепер, щоб уникнути випадкового зсуву елементів майбутньої друку, раджу заблокувати всі елементи:

Блокування хороша тим, що самі заблоковані об'єкти нікуди не подінуться до скасування блокування, а ось така опція, як текст, пущений "по шляху", із заблокованими кривими запросто проробляється.

6. Вибираємо інструмент "текст", підносимо до зовнішнього кола - контуру друку. Клацаємо лівою кнопкою миші тоді, коли курсор виглядає, як буква А, що лежить на хвилястою лінії (пустити текст "по шляху"), а не як букви АВ, замкнуті в рамку (параграфний текст - об'єкт стане "рамкою" для текстового блоку).
Пишемо необхідну напис - шрифт і розмір налаштовуємо на розсуд (або за бажанням замовника).

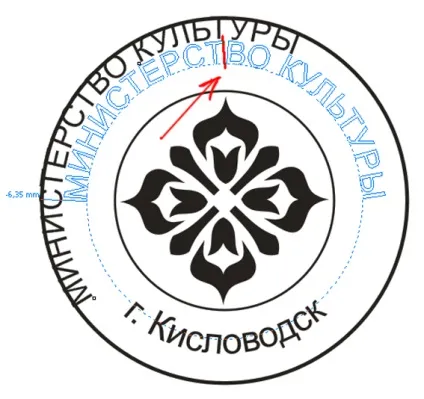

Написаний рядок необхідно вирівняти:

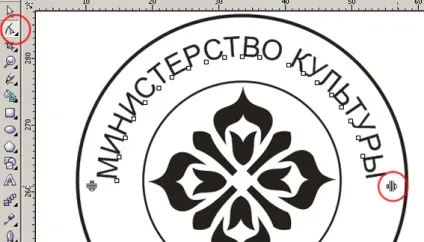

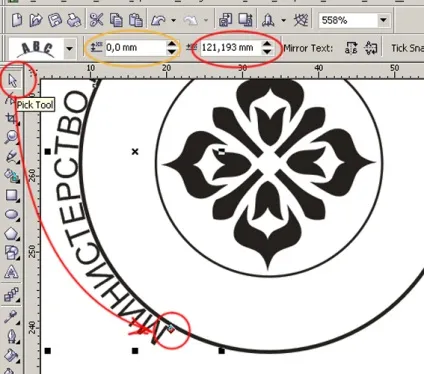

не знімаючи виділення з тексту, виберіть інструмент "покажчик" - і можете переміщати текстовий рядок інтерактивно, затиснувши червоний ромбоподібний маркер лівої кнопкою миші. Або покроково зсувайте рядок, натискаючи команди на панелі опцій - червоним обведено "зрушення уздовж шляху", помаранчевим - "відірвати від шляху" (вгору-вниз).
УВАГА! в 12 версії інструментом "покажчик" можна зробити інтерактивний зрушення тільки ВДОЛЬ шляху, а в 13 версії Корелов інтерактивно не тільки можна рухати текст уздовж шляху, але і відривати від шляху. Плюс ще працює і вирівнювання по центру:

Вирівнюємо так само, як в пункті 6

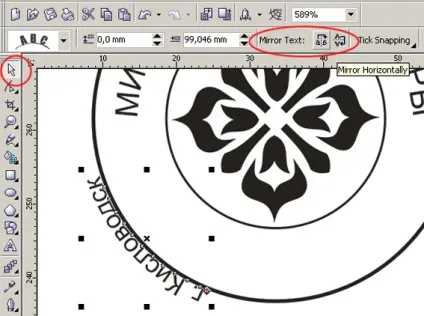

Звертаю увагу користувачів 12 і 13 версії Корелов: в 12 версії ця кнопка тільки ОДНА, активна вона при виділенні тексту, що йде по шляху, ІНСТРУМЕНТОМ "УКАЗАТЕЛЬ". На панелі опцій це крайня праворуч кнопка. Вона просто розміщує напис з іншого боку шляху. У 13 версії цю опцію зав'язали з принципом "відображення". Тому необхідно натиснути ОБИДВІ кнопки, показані на скріншоті, якщо ви не хочете, щоб напис залишилася дзеркальної.

Ще один важливий момент: межбуквенное відстань в тексті, пущеному "по шляху", так чи інакше спотворюється. Тут - у верхньому рядку літери злегка "роз'їхалися", в нижній - занадто наблизилися один до одного. Для корекції можна вибрати інструмент "форма" і потягнути за виділений на скріншоті маркер: вліво - ліва сторона символу скорочується, вправо - збільшується. Можна так само трохи зрушити окремі літери, якщо вони візуально "відвалюються" від основного текстового блоку або, навпаки, "притискаються" один до одного.

Можна ще додати декоративні елементи - точки, смуги, зірочки - на "стику" верхньої і нижньої написи.

В кінці роботи необхідно перевірити відповідність макета технічним вимогам конкретного підприємства, яке буде виготовляти печатку. Говорячи простою мовою - існує якась "мінімальна товщина" лінії, яку здатна відтворити та чи інша апаратура. Цю товщину необхідно з'ясувати заздалегідь. Перевірка робиться елементарно - всієї друку призначається контрастна (червона, наприклад) обведення, де товщина контура - той самий "мінімум". Якщо контур не перетинає сам себе і не наїжджає на інші елементи макета - робота виконана коректно. В іншому випадку необхідно вносити виправлення. Необхідний мінімум - це товщина самих елементів і проміжків між ними, про що теж важливо пам'ятати. Ще дуже важливо - щоб окремі елементи друку не перетинали один одного.

Так - якщо замість двох рядків тексту йде одна довга (типу - "молодший помічник старшого двірника з прибирання найбільш гидких приміщень"), то в цьому випадку "вивертання голови" не страшно - подібний текст пишеться одним рядком по колу.

ОБОВ'ЯЗКОВО - при здачі макета на виготовлення, перетворите все об'єкти (особливо це стосується тексту) в криві, або прикладіть до макету файли з використаними шрифтами.
