Урок №2 редагування видових екранів

Після створення видового екрана доступне редагування його властивостей. Для цього необхідно виділити видовий екран, властивості якого будуть змінені, і відкрити діалогове вікно Властивості, вибравши команду Властивості з меню Формат.

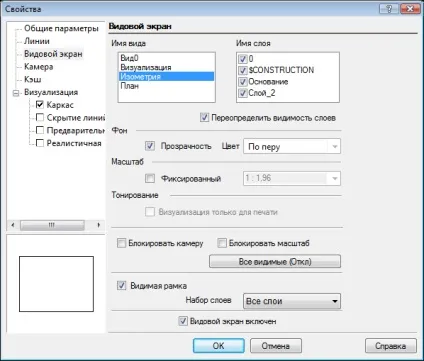

На сторінці Видова екран доступні опції відображення видового екрану і об'єктів, що містяться в ньому. Розглянемо докладніше ці опції.

Поле Ім'я виду містить список іменованих видів, створених для даного креслення, при цьому вид, що заповнює обраний видовий екран, буде підсвічений.

Поле Ім'я шару містить список всіх доступних шарів креслення. Ви можете вибрати, які шари будуть відображатися в даному видовому екрані. При цьому відображення шарів для самого креслення залишиться незмінним.

За замовчуванням, опція Відхилити видимість шарів включена, це дозволяє визначати які верстви будуть відображені в видовому екрані незалежно від того видно вони на кресленні чи ні. Якщо цю опцію відключити, то видимість шарів буде підпорядкована загальних налаштувань креслення. Відключимо один з шарів креслення, викликавши діалогове вікно Шари з меню Налаштування / Шари.

У видовому екрані відключений шар як і раніше залишається видимим. Викличемо діалогове вікно Властивості для видового екрану і відключимо опцію Відхилити видимість шарів, залишивши всі верстви видимими.

Закриємо діалогове вікно Властивості, натиснувши на кнопку ОК. У видовому екрані вимкнений шар став невидимим.

Для видового екрану можна встановити фон. Для цього потрібно відключити Прозорість і вибрати Колір фону з палітри кольорів.

Параметр Масштаб дозволяє встановити коефіцієнт масштабу для зображення видового екрану, при цьому розмір самого видового екрану залишиться незмінним.

Слід пам'ятати, що розміри, включені в видовий екран, є асоціативними з видовим екраном, тому при зміні масштабу видового екрана масштаб розмірів так само зміниться.

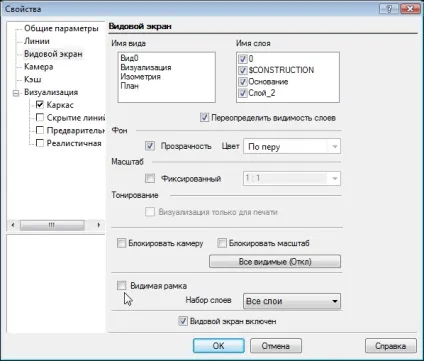

Для відключення видимого контуру видового екрану необхідно відключити опцію Видима рамка, яка за замовчуванням включена.

Відключення контуру видового екрану може ускладнити його виділення, в цьому випадку можна використовувати клавіші F6 і F7. Відключення опції Видова екран включений дозволяє приховати вміст видового екрану. Видимим залишиться тільки контур, якщо опція Видима рамка включена.

Якщо виникає необхідність внести невеликі зміни в кресленні, перебуваючи в просторі листа, то зручно використовувати команду Простір моделі (Плаваюче) з меню Робочий простір. Це дозволить використовувати інструменти простору моделі всередині видового екрану.

Вибравши видовий екран, викличемо команду Простір моделі (Плаваюче). Контур видового екрану окреслено жирною лінією, і стають доступні інструменти простору моделі.

Внесемо необхідні зміни. Зверніть увагу, що при обертанні виду, він не повернеться в початкове положення після закінчення редагування. Для виходу з цього режиму досить клацнути мишею в будь-якій точці креслення за межами редагованого видового екрану.

Ви можете не тільки міняти властивості видового екрану або редагувати його вміст, але так само змінювати форму контуру. Це буває необхідно, коли видові екрани частково перекривають один одного. В якості нового контуру можна вибрати будь-який замкнутий 2D об'єкт. Створимо такий об'єкт.

З меню Робочий простір виберемо команду Оновити кордон видів екрану.

Виберемо видовий екран, контур якого хочемо змінити, а потім - 2D об'єкт. Контур видового екрану змінений.

При необхідності можна редагувати масштаб в Свойствах видового екрану.
