Гілки після весняної обрізки, як і опале осіннє листя, краще спалити, а попелом удобрити посадки. Московські архітектори Ольга і Віктор Страшнова пропонують конструкцію вогнища подвійного призначення - щоб палити садове сміття і смажити шашлики.

Конструкція садової печі (рис. 1) передбачає дві топки: перша розташовується внизу і призначена для спалювання сміття; друга, у вигляді мангалу - вище, для приготування шашликів або барбекю. Матеріалом для печі служить армований монолітний бетон і червоний повнотіла цегла. Найбільш зручне місце розташування вогнища - відкритий майданчик в господарській зоні ділянки або поруч з нею.

Котлован для садової печі

Перш ніж почати зводити піч, необхідно вирити невеликий котлован глибиною 50 см за розміром підстави, на дно котловану насипати шар піску товщиною 10-15 см і утрамбувати його. Потім спорудити опалубку для фундаментної плити (збити з дощок короб без дна), укласти арматуру і залити бетон. Габаритні розміри плити - на 3-5 см більше підстави вогнища. Товщина - близько 40 см (рис. 2).

Після застигання бетону, попередньо встановивши опалубку з дощок, брусків і фанери з урахуванням майбутньої форми вогнища, починають зводити нижню частину печі. Для з'єднання брусків, що обрамляють каркас опалубки, застосовують металеві пластини і куточки (рис. 3). Вони скріплюють поздовжні і поперечні бруски опалубки в єдину конструкцію. Опалубка повинна бути міцною і забезпечувати формування як зовнішніх, так і внутрішніх поверхонь печі - камери для згоряння сміття і димоходу.

Зачекавши час після заливки бетону, коли він схопиться і придбає свої міцнісні якості, розбирають опалубку. Внутрішні елементи опалубки, які формували топку і димар, можна не витягувати: фанера і дерев'яні деталі вигорятимуть при першій протопки печі.

Наступний етап - кладка цегляної труби і стінки, огороджувальної місце для приготування шашлику (рис. 2). Трубу викладають з червоної повнотілої цегли на цементно-глиняному розчині. Стінку - на цементному розчині. Металевий дах-навіс над мангалом - трёхскатная, закріплена на каркасі з сталевих куточків 40 х 40 мм.

Універсальна садові піч може стати прикрасою ділянки, своєрідним центром зони відпочинку. Для цього навколо вогнища треба розставити садові меблі (стіл, табурети або складні стільці), встановити тент, що захищає від яскравого сонця і літнього дощу.

Для спалювання сміття підійдуть і більш прості печі (рис. 4-6), при будівництві яких можна використовувати цеглу, металеві листи, азбестоцементні плити, сталеві куточки в якості стійок. Над вогнищем влаштовують ковпак-димозбірник, завдяки якому дим йде вгору. Завантажують паливо (сміття, гілки, листя) через одну з бічних стінок - дверку, що відкидається назовні. Внизу печі під колосникових гратами монтують піддон для збору золи, який для очищення висувається. Після закінчення спалювання сміття вогнище бажано вкрити, наприклад, листом заліза, тоді через ненадходження повітря в зону горіння вугілля згасають швидше, і не виділяється дим.

Сміттєспалювальні печі мають невеликі габаритні розміри (в плані 60 х 60 або 60 х 80 см) при висоті 90-120 см. Кріплення елементів каркаса - зварювання, можливі болтові з'єднання. Конкретні конструктивні рішення залежать від наявних матеріалів, умов і місця розташування вогнища.

Садовий вогнище своїми руками - креслення

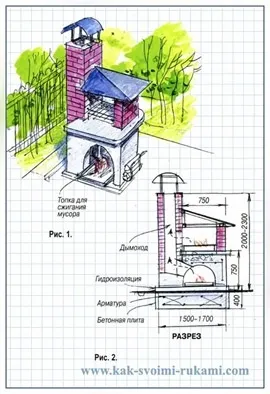

Мал. 1. Універсальна садові піч крім топки для спалювання сміття має мангал для приготування шашликів.

Мал. 2. Універсальна піч в розрізі. Її тулуб - бетонне, але його цілком можна скласти з цегли.

Мал. 3. Конструкція опалубки для відливання бетонного Тулова універсальної садової печі.

Мал. 4. Установка для спалювання сміття піч з цегляними стінами. Для завантаження палива призначена відкидна металева дверцята.

Мал. 5. Каркас цієї садової печі зварений із сталевих куточків, стінки - з металу і азбестоцементних листів.

Мал. 6. Коробка-зольник висувається при відкритій дверцята топливника. Ковпак-димозбірник - з покрівельного заліза.

Садова піч своїми руками: все фото до статті

Чудо-піч
Кожному городникові відомо, що рослини у відкритому грунті, так і в теплицях, необхідно поливати теплою водою, особливо у весняний та осінній періоди.
Для нагріву води я використовую грубку, яка складається з корпусу з водяною сорочкою. У водяну сорочку приварений патрубок для затоки води і патрубок з краном для відбору гарячої води.
У дверцята топки приварений патрубок з просвердленими отворами, на який надівається (насувається) патрубок-засувка, який регулює подачу повітря в топку. Відмінною особливістю топки є приварений перегородковий лист, який сприяє поверненню димових газів в передню частину топки, запобігаючи тим самим іскроутворюючого-вання. Тому експлуатація цієї грубки пожаробезопасна, її можна використовувати в будь-яких закритих приміщеннях для обігріву. В якості палива підійде практично будь-який матеріал: дрова, вугілля, торф, рослинні відходи. Вода нагрівається до кипіння досить швидко.
Додатково можна поставити ємність з водою на верх печі. На цій печі можна також сушити різні овочі і фрукти.
Сміла ШАТАЛОВ, м Дружківка

Піч для казана
ПРИДБАВ ДЛЯ ДАЧІ ДОВГООЧІКУВАНИЙ 20-літрового казана. ВІДПОВІДНУ грубки зліпити з підручних засобів.
У металевої бочки з-під бітуму відрізав верхню частину за допомогою болгарки. До решти приварив на петлі зварювальним апаратом вирізану з металу дверцята. Щоб очистити ємність від залишків вмісту, розвів в ній багаття і гарненько обпік стінки зсередини. З металевої труби зварив хрестоподібну опору для заготовки, додавши до неї ніжки. Встановив зверху піч і приварив. А щоб тяга в ній була хороша, вирізав в стінках зверху болгаркою два трикутних отвори. Зручно!
До речі
Кришку для казана вирізав з стінки старої газової плити. Замість ручки прикрутив ніжку від холодильника.

Всі наші друзі без розуму від плову, який готує моя дружина. Я теж. Після переїзду в свій будинок ми вирішили, що готувати таку їжу можна тільки на багатті. І привід був хороший - мій день народження. Шкода, що ця думка до нас прийшла за два дні до свята. Терміново були мобілізовані всі залишки від будівництва. Шамотна цегла залишався від перегородки в лазні, глина -копні глибше, і ось вона. Казан залишався від наших колишніх поїздок на природу ...
Осередок клав чисто інтуїтивно, під свій казан. Цеглою займався вдруге в житті, але в даному випадку потрібно було не якість, а результат. До речі, коли на наступний рік мені прийшли будувати хозблок узбеки, то дуже здивувалися. Виявляється, я все правила кладки вогнища витримав і вони зробили б точно так же.
І ось уже третій рік нас радує ця «времянка». Була така думка, що якщо буде все добре, то зроблю нове вогнище, красивіший. Але рука не піднімається ламати цей. Ви запитаєте, чому в казані НЕ плов, а вуха? Не встиг я плов сфотографувати. Я ж кажу - всі наші друзі люблять плов, який готує моя дружина ...
