Умовні позначення в схемах автоматизації

Схема автоматизації є основним технічним документом, що визначає структуру системи контролю, функції системи, оснащення технічними засобами.

Схема автоматизації використовується для обгрунтування проектних рішень, для підготовки і виконання робіт з монтажу та налагодження систем автоматики, для навчання операторів-технологів. Вони розробляються в цілому на всю технологічну систему або її частину - технологічну лінію, вузол, агрегат відповідно до ГОСТ 21.408-93.

На схемах автоматизації відображається:

технологічна схема об'єкта;

системи автоматики - контури контролю, регулювання, управління або окремі незалежні прилади, і інші технічні засоби;

лінії зв'язку між окремими технічними засобами автоматики, місця розташування приладів, датчиків (перетворювачів, сигналізаторів);

необхідні пояснення, обсяг і послідовність виконання захисних функцій системи автоматики.

Умовні позначення елементів технологічних схем

* - використовується при великому числі літерних позначень в коді,

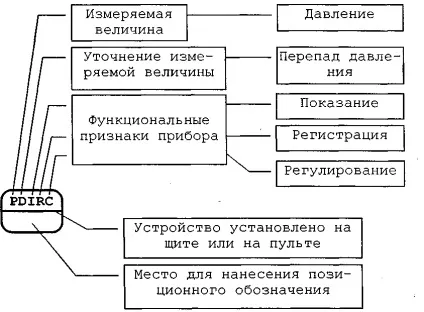

Малюнок 4.1 Приклад порядку побудови умовного позначення пристрою в схемі автоматизації

Літерні умовні позначення

В даний час для позначення приладів в схемах автоматизації застосовується літерний код складається з двох і більше букв (див. Рис.4.1).

Перша буква в коді (є обов'язковою) вказує який параметр, вимірює прилад. Значення першої літери коду наведені в таблиці 4.3.
