Ухил каналізації на 1 метр, як визначити з урахуванням виду системи
Що собою являє
Каналізаційна система містить спеціальні трубопроводи для стоку рідини з приміщення. Для того щоб відтік рідини здійснювався правильно, каналізаційну систему встановлюють під певним кутом. Розраховуючи ухил каналізації на 1 метр необхідно скористатися спеціальною формулою: V√H / d≥K.
Розшифрувати формулу досить просто:
Н - визначає ступінь наповнення трубопроводу.
V - вказує на швидкість зливу рідини в м / с.
К - позначає коефіцієнт ухилу.
D - це діаметр труб.
Щоб дізнатися який ухил системи каналізації, не використовуючи формул, можна скористатися вже наявними даними, які розраховані з урахуванням діаметра. Всього один розрахунок дозволить дізнатися які кути краще передбачити.
Види ухилів каналізації на 1 метр
Розрізняють декілька видів ухилів, з урахуванням виду каналізації.

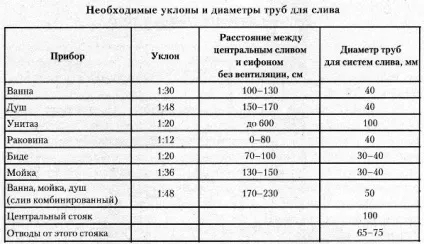

для внутрішньої
Для каналізації внутрішнього розміщення застосовують труби з діаметром 40, 50, 80 і 100 мм. Оптимальний рівень ухилу для таких труб дорівнює: 0,035, 0,03, 0,2 і 0,015 відповідно. Діаметр матеріалу, який дорівнює 100 мм, застосовується для зон загального підключення, де всі трубопроводи системи сходяться.
При використанні перехідників з більшого розміру на менший, монтаж здійснюється так, щоб по нижній частині каналу утворилася рівна поверхня, яка забезпечить безперервний потік руху рідини. Нахили, по всім сторонам від перехідного пристрою, монтуються виходячи з розрахованого коефіцієнта.
Потрібний ухил влаштовується за рахунок кріплень, які приймають упор конструкції, або за рахунок ухилу короба, в який будуть встановлюватися каналізаційні системи.
Ділянка системи протяжністю до 1,5 метрів від змішувача або інших побутових приладів, може встановлюватися в довільному порядку, але при дотриманні ухилу від пристрою до системи каналізації. Поворот до такої системи завжди обладнується трійником або коліном, нахил таких конструкцій дорівнює 67 градусам. При нахилі завжди необхідно враховувати напрямок, яке повинно відповідати маршруту руху. Для підключення стояка завжди використовують трійник, встановлюючи його з кутом нахилу 67-87 градусів. Якщо у вашій квартирі досі використовується прямокутний трійник, то його рекомендується замінити при монтажі внутрішньої системи каналізації.
для зовнішньої
Для зовнішньої системи використовують матеріал діаметром 100, 150 і 200 мм, і відповідним ухилом 0,012, 0,01 і 0,07. Труби цієї системи від виходу з будинку і до самого скидання повинні розташовуватися на одному рівні і з однаковим ухилом по всій протяжності.

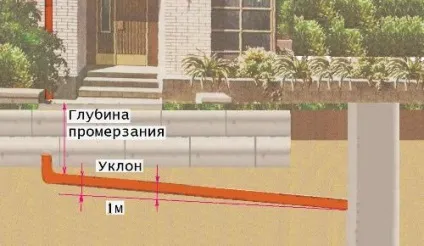

Для того щоб правильно виконати необхідний ухил, рекомендується в процесі риття траншеї заздалегідь враховувати збільшується поглиблення. Крім цього, глибина траншеї завжди готується глибше на 20-25 см, для того, щоб сформувати піщану опору під систему. Після цього, пісок частково засипається, і монтуються елементи опори для всіх окремих елементів. І тільки потім висипається решта піску.

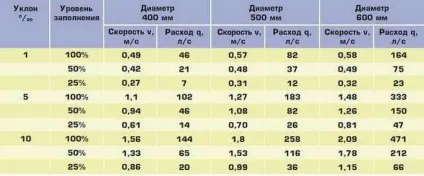

Залежно від діаметра труби
Ефективність стічного процесу залежить від швидкості руху рідини і заповнювання труб. Але ці два показники тісно пов'язані з важливим критерієм, діаметром труби. Варто врахувати, що діаметр вибирається виходячи з розрахунків середньодобового обсягу стічних вод і ступеня наповнення труб на 50-60 відсотків.
Максимальний і мінімальний ухили труби каналізації вказані в СНиП як дрібного числа. Цей коефіцієнт встановлюється відношенням довжини до потрібного проміжку між верхньою і нижньою межею по краю.
Для різних діаметрів існують свої нахили:

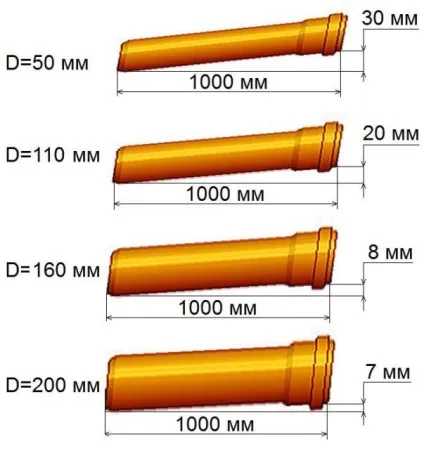

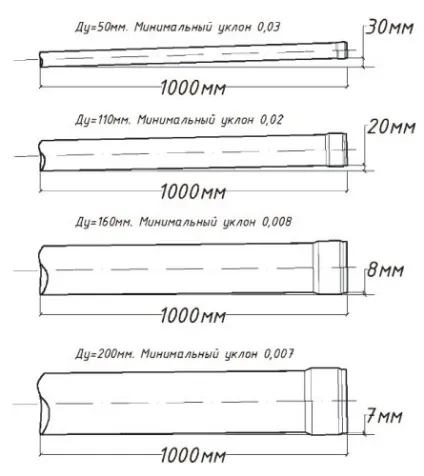

- для діаметра труби 40 мм, перший коефіцієнт мінімального ухилу складе 0,03, а максимальне значення одно 0,04;
- для діаметра 50 мм, коефіцієнт мінімального ухилу складе 0,025, а максимальне значення дорівнює 0,035.
Для того щоб дізнатися ухил системи на рівній площині потрібно виконати множення довжини з коефіцієнтом нахилу. Якщо отриманий результат помножити на 100, то отримане число буде в сантиметрах.
Розрахунок кута нахилу
Самостійно розрахувати кут ухилу досить складно, для цього буде потрібно безліч даних, в яких можуть розібратися тільки фахівці. Але з точки зору, математики, оцінити ситуацію можна.
Потрібно дізнатися наповненість трубопроводу. Цей показник можна дізнатися, скориставшись досить простою формулою: Y = H / D, в якій Н позначає рівень стічної рідини, а D - її діаметр.
Навіть маючи мінімальні пізнання в області математики можна розібратися, що чим ближче значення Y до одиниці, тим більше заповненість стічними відходами. Якщо отримане значення підпадає під критерії 0,5-0,7, то величина наповнення відповідає оптимальному значенню, і позначається символом К. При дотриманні наведеного нижче нерівності, система каналізації буде найбільш ефективна.
Нерівність K ≤ V√y, в якому V позначає швидкість потоку рідини по трубах, √ y це квадратний корінь з показника наповнюваності труб, а К-це оптимальний показник величини заповнення.
Вимірювання кута нахилу
Що стосується теорії, то тут все ясно, а як же провести вимір каналізаційної системи на практиці в своєму будинку? Перше що потрібно зробити, це підготувати ідеально рівну горизонтальну поверхню. Відносно цієї поверхні і будуть зроблені виміри.
Як орієнтовною поверхні не варто вибирати підлоги в приміщенні, вони рідко підходять під перераховані вище вимоги. Звичайно, оптимальним варіантом для цієї роботи буде лазерний рівень. Але, такий інструмент, придбати для разового застосування не кожен може собі дозволити, тому доведеться скористатися традиційними методами визначення рівня.

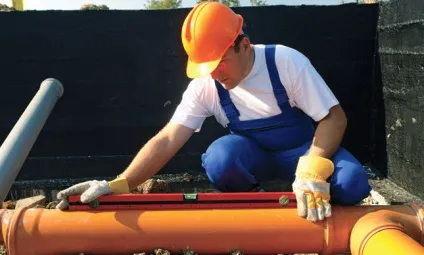

Будівельний рівень ідеально впоратися із завданням визначення ухилу системи каналізації на 1 метр. Але, крім нього, знадобляться і інші інструменти:
- труба;
- бульбашковий рівень - якщо підстава рівня виконано в напівкруглої форми, то використовувати його в робочому процесі одній людині буде набагато зручніше;
- фітинги та фурнітура для кріплення;
- олівець;
- ножівка.
Зверніть увагу, бульбашковий рівень, крім основних двох позначок, повинен володіти ще двома з кожного боку. Всі мітки показують невідповідність з лінією горизонту на 1 см в ту чи іншу сторону.
Початок вимірювання необхідно проводити з нижньої точки. Труба поєднується з основною системою і прикріплюється однією стороною до поверхні стіни. Далі, на трубу встановлюють будівельний рівень, на якому визначають допустиме перевищення.
Повітряний пухирець повинен стикнутися з потрібним розподілом, з огляду на який рівень ухилу системи вам потрібен. Потім проводять кріплення другого кінця труби. Це проробляють до тих пір, поки труба не досягне встановленої раковини або унітазу. При дотриманні всіх норм і правил, облаштована каналізація матиме необхідний нахил.
Якщо ви не змогли відшукати рівень з трьома позначками, то скористайтеся звичайним рівнем, тільки трохи модернізуйте його. Для цього, проводять градуювання, яку виконують прямою лінією, нанесеною на поверхню стіни, з необхідним заниженням. Приклавши свій рівень до лінії, зробіть позначку на шкалі в тому місці, де бульбашка стикається зі шкалою.
Навіщо потрібен
В першу чергу кут нахилу потрібен для того, щоб уникнути засмічень в каналізаційній системі. Це дозволить власникам приватних будинків безтурботно жити на протязі довгих років. Але, потрібно враховувати, що дуже великий кут нахилу може вплинути на властивості каналізації.
Існує кілька порушень експлуатаційних властивостей:
- поломка системи, яка відбудеться через занадто швидкого потоку рідини, неякісно змив тверді фракції. Зрештою, на поверхні труби утворюється шар мулу, який необхідно буде прочистити;
- при неправильно вибраному рівні нахилу каналізації для виробів з металу, відбудеться корозія верхній частині, що зменшить експлуатаційний термін каналізації;
- при надмірно великому ухилі довгої труби виникає ймовірність зриву сифона. Що спричинить потрапляння неприємного запаху всередину приміщення.
Крім цього, завищений кут нахилу може привести до збільшення рівня шуму, під час процесу змиву.
