Труборіз для сталевих труб своїми руками відео, креслення

При розгляді особливостей труборізів слід звернути увагу на той момент, що подібний інструмент не можна віднести до універсальних - він може використовуватися для різання сталевих труб з певними параметрами. Існують моделі, які способи працювати з різним матеріалом, але зустрічаються вони досить рідко. Якісний труборіз, який здатний розрізати сталеву трубу великого діаметру і з істотною товщиною стінок, варто досить багато. Саме тому багато хто вирішує зробити труборіз для сталевих труб своїми руками. Можна зустріти кілька десятків креслень, які використовують при створенні саморобного пристрою. Практично всі саморобні варіанти виконання виготовляють під певні умови роботи: діапазон діаметра і довжини труби, твердість матеріалу, мобільне або стаціонарне застосування. При виборі того, за якою схемою робити саморобний труборіз для сталевих труб слід визначитися з класифікацією розглянутого пристрою, а також особливості його вибір.

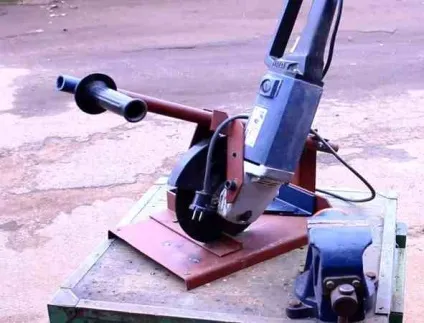

Саморобний Труборезние верстат

Класифікація інструмента

Як раніше було зазначено, труборіз для мідних труб чи зі сталі може класифікуватися за кількістю різних ознак. Розглянемо основні:

1. По механізму дії розливають ручні, електричні, гідравлічні і пневматичні моделі. Ручний варіант виконання, як правило, можна просто і швидко виготовити, але при покупці вже готового труборіза не потрібно багато коштів - тому в деяких випадках простіше купити, ніж зробити самостійно. Електричний використовується останнім часом досить часто, дозволяє налагоджувати дрібносерійне виробництво. Вартість промислового варіанту виконання дуже велика, але можна самостійно зробити труборіз з болгарки. Гідравлічні і пневматичні використовуються для різання з дуже великим зусиллям, найчастіше зустрічаються в машинобудівної та іншої важкої промисловості. Відзначимо, що зробити труборіз з гідравлікою для сталевих труб своїми руками досить складно і дорого.
2. Класифікація проводиться також по тому, якої товщини стінки сталевої труби. Умовно прокат ділять на тонкостінні і товстелезні конструкції. Саморобний труборіз можна зробити для обох. Однак для різання труб великого діаметру і з товстими стінками потрібно докладати чималих велике зусилля. Тому в даному випадку слід розглядати можливість придбання або виготовлення електричних моделей.

Також відмінними якостями розглянутого інструмента можна назвати різновид основного механізму, через яке передається зусилля. Прикладом можна назвати ланцюгові, роликові, ротові або поворотні механізми.

Що слід враховувати?

Створюючи труборіз для металевих труб своїми руками слід звернути увагу на наведені нижче моменти:

1. Який матеріалу передбачається обробляти. Металевий прокат досить складно розрізати, а для отримання якісного середовища слід враховувати м'якість металу: занадто м'який (мідь, алюміній) буде не зрізати, а сплющуватися, занадто (розжарена сталь) може не піддаватися обробці. Від типу оброблюваного матеріалу залежить те, з якого матеріалу будуть виготовлятися ножі, а також величина переданого зусилля.
2. Іншим важливим моментом можна назвати товщину стінок. Саморобний труборіз ручної можна буде використовувати тільки для різання тонких сталевих труб невеликого діаметра, електрична модель буде передавати більше зусилля, а значить товщина стінок може досягати декількох десятків міліметрів.
3. Максимальний і мінімальний діаметральний розмір сталевої труби також можна назвати показниками, які рекомендується враховувати. Також варто врахувати приблизну довжину заготовок для створення зручного механізму їх подачі до зони різання.

3D-модель (креслення) саморобного торцювання верстата

Вищенаведені моменти рекомендується враховувати при розгляді найбільш підходящого креслення для того, щоб створити саморобний труборіз для мідних труб чи зі сталі, пластика та іншого матеріалу. Існують моделі, створені з болгарки або інших інструментів. В даному випадку розглянемо саморобний мобільний труборіз.

Саморобна електрична модель: інструменти і деталі

Для виготовлення настільки досить складного приладу може знадобиться:

Вихідними матеріалами стануть:

1. болти і гвинти;
2. катанка з квадратним профілем 15 на 15 мм;
3. пружина;
4. кілька стрічок зі сталі;
5. заклепки;
6. ножовочное полотно.

Робота займе досить багато часу, що потрібно врахувати.

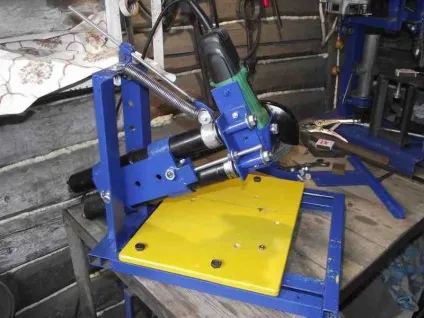

Майже готова модель саморобного інструменту

Хід виконання роботи

Свій відрізків інструмент, в даному випадку ліва частина, можна зробити наступним чином:

1. Відрізаємо катанку довгою 135 мм.
2. Відміряємо 90 мм і створюємо отвір для притискного болта.
3. На верхню кромку накладаємо полотно, яке фіксується притискною планкою за допомогою гвинтів і заклепок.
4. З одного боку просверливается отвір, яке стане віссю. Як вісь можна використовувати прут, діаметр якого 8 мм.

Далі проводиться виготовлення правій частині, яка набагато складніше. До особливостей її створення віднесемо:

1. З боку робочої частини формується ділянку довжиною 40 мм, який має форму, що нагадує двосхилий дах будинку.
2. Частина, що залишилася буде служити в якості рукоятки.
3. З лівого боку катанки потрібно створити отвір, в яке буде вкручувати притискної болт.
4. Навпаки отвори, в яке буде вставлятися вісь, кріпиться сталева смуга. Довжина смуги вибирається з урахуванням того, щоб утворена довжина від центру осі до рукоятки становила не менше 30 мм.

Ручний інструмент, як видно з вищенаведеної інформації, складається з основних двох частин. Після їх підготовки проводиться збірка:

1. У пророблений осьовий отвір вставляється болт і надівається пружина, яка повинна знаходиться між лівою і правою частиною.
2. Як вісь можна використовувати поєднання гвинта і гайки. В даному випадку не доведеться проводити зварювальні роботи, а при необхідності можна буде провести розбір створеного ручного інструменту.
3. Фіксація обох сторін, при використанні пари болта і гайки, відбувається за рахунок затиску гайки.

Подібним чином можна відповісти на питання, як зробити труборіз своїми руками. До особливостей подібного саморобного варіанти виконання можна віднести те, що його можна підігнати під найбільш підходящий діапазон діаметрів сталевої труби. Самостійно виготовлення не займає багато часу і коштів, створений інструмент прослужить довгі роки.

На закінчення відзначимо, що своїми руками також можна виготовити моделі, зусилля в яких передається через ланцюгову або ремінну передачу від електродвигуна. Виробництво подібного обладнання вимагає наявність певних навичок інженера і майстра.
