Трубогиб для профільної труби своїми руками особливості виготовлення

Зробити красиво вигнутий елемент з профільної труби не так вже й просто. А впорається з цим завданням вручну і зовсім практично неможливо. Тут потрібне спеціальне пристосування, яке дозволить полегшити завдання і домогтися бажаного результату. Розглянемо, що для цього необхідно і чи можна зробити трубогиб для профільної труби своїми руками, заощадивши кошти на придбання готового виробу.

Що таке трубогиб і для чого він використовується

Розуміння того, що це за пристрій, а також в яких ситуаціях його можна застосовувати, дозволить вам краще зрозуміти, чи можна зробити трубогиб для профільної труби своїми руками. Це ручний інструмент, який дозволяє згинати трубу під будь-яким необхідним кутом.

Матеріал, з якого виготовлена ​​труба, може бути практично будь-яким. Тут допустимі сталь, алюміній, мідь і навіть пластик. Згинати трубу можна під кутом від 0 до 180 градусів, створюючи при тому найрізноманітніші конструкції.

Залежно від деяких технічних характеристик, зробити трубогиб для профільної труби своїми руками можна того чи іншого типу. Розглянемо, які варіанти бувають, а також будь найкраще віддати перевагу. Орієнтуватися найкраще на ті функціональними можливостями, які може надати вам цей пристрій, а також за ступенем складності його виготовлення.

Різновиди трубогибов для профільної труби своїми руками

Два основних критерії, за якими розділяють трубогиби - це тип вигину, який створюють, а також тип приводу. Розглянемо обидва ці варіанти.

тип приводу

У цьому випадку розподіл відбувається на три групи: ручні, гідравлічні і електромеханічні прилади. У свою чергу гідравлічні прилади діляться ще на стаціонарні та ручні. Однак саме вони найрідше використовуються в побуті і часто зустрічаються саме на підприємствах, де масштаби робіт досить великі.

У свою чергу, ручні моделі користуються великою популярністю в домашніх майстерень і дуже часто використовуються для роботи з трубами з нержавіючої сталі або полімерів. Як харчування вони використовують електромережу, а використовувати їх дуже легко і зручно.

Електромеханіка більше орієнтована на роботу з тонкостінними трубами, так як дозволяє підібрати оптимальну силу воздействи, і надати таке навантаження на трубу, щоб зігнути її під зазначений кут, при цьому не завдавши їй ніякої шкоди.

Що ж стосується виготовлення трубогиба для профільної труби своїми руками, то тут без сумніву йдеться про ручних моделях, так як тільки їх конструкція досить проста для цього.

вигин труби

Не дивлячись на, здавалося б, примітивну задачу, її виконання може бути досягнуто з використанням однієї з чотирьох систем. Коротенько розглянемо кожну з них:

• пружинні - назва говорить сама за себе. Їх робота заснована на пружинному механізмі, який дозволяє надавати на труби вплив необхідної сили;
• арбалетні, які для вигину труби оснащені спеціальною формою. Вони зручні, проте дозволяють працювати тільки з трубами конкретного діаметру. Таким чином необхідно мати кілька змінних насадок, які дозволять працювати з трубами різних діаметрів;
• сегментні влаштовані за таким принципом, що в процесі обробки труба простягається через пристрій, в той же час згинаючи її під потрібним кутом.

В процесі роботи важливо враховувати той факт, що у багатьох труб є максимальний допустимий поріг вигину. Цей показник не можна ігнорувати, згинаючи трубу довше, ніж передбачалося. Такі перевантаження обов'язково позначаться на якості через якийсь час.

Як зробити своїми руками трубогиб для профільної труби

Складність пристрою, який ви можете реалізувати самостійно, багато в чому визначається вашими здібностями і вихідними матеріалами. І якщо мова йде про найбільш простому способі реалізації цього завдання, то трубогиб, який функціонує за рахунок змінного шаблону - це найпростіший варіант.

Досить примітивна конструкція передбачає шаблон, зроблений з двох дощок, в кожній з яких випив поглиблення, що дозволяє трубі впритул в ньому розміститися. Дошки скріплюються і щільно кріпляться до столу близько спеціального упору для фіксації профільної труби.

Така схема ефективна практично для будь-якого виду труб, включаючи алюмінієві і сталеві. Для того щоб працювати з профільної трубою було зручніше, можна додатково зробити кілька обмежувачів.

Інший варіант простого трубогиба - прокатна модель, яка функціонує завдяки роликам, також зробленим з деревини. Однак тут необхідно враховувати, що на дерев'яній основі, швидше за все, вийде згинати тільки досить тонкостінні труби. Для більш товстих і міцних краще використовувати металеві елементи.

Прокатний трубогиб для профільної труби своїми руками

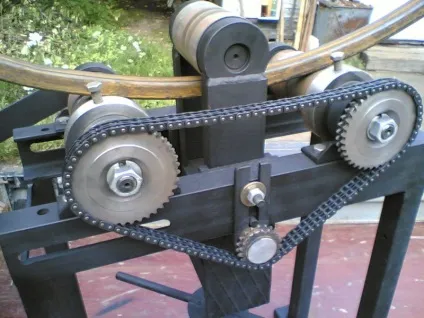

Трохи складніший в процесі виготовлення і, тим не менше, набагато більш функціональний у використанні - прокатний трубогиб. Принцип його дії можна описати таким чином: два бічних ролика фіксують трубу, в той час як третій, що знаходиться зверху, надає на неї необхідний тиск, при цьому жорстко зберігаючи свою позицію. За рахунок нескладного механізму, який змушує трубу просуватися через цю систему, в результаті ви отримуєте виріб, зігнуте під потрібним кутом.

Щоб сконструювати такий механізм, в першу чергу необхідно зайнятися виточування деталей. Це можна зробити як самостійно, так і звернувшись за допомогою до токаря. У будь-якому випадку, в результаті першого етапу ви повинні отримати три вала: два бічних і один верхній.

Найпростіше використовувати в роботі вже готовий креслення або схему, які послужать вам орієнтиром і дозволять не здійснювати в процесі розрахунків і складання помилок. Використовуйте максимальну кількість інтернет-ресурсів, щоб підшукати підходящу для виготовлення модель.

Після цього можна приступати до виготовлення полиці. Для цієї мети відмінно підійде швелер. Все що необхідно зробити - забезпечити отвори, які послужать для кріплення, а також зробити різьбу в тому місці, де буде проводитися регулювання верхнього вала, що відповідає за силу притиску.

Коли всі елементи будуть готові, за допомогою зварювального апарату скріпіть їх, а ті вали, які будуть перебувати з боків від труби, з'єднайте між собою, використовуючи звичайну ланцюг зірочками. Не забудьте і про рукоятку, яка буде відповідати за обертання. Вона повинна кріпитися до одного з бічних валів. А за те, з якою силою труба буде притискатися в пристрої, буде відповідати домкрат.

Як зробити гідравлічний трубогиб

Гідравлічний трубогиб - одне з найскладніших, але в той же час і надійних пристроїв. Для його самостійного виготовлення буде потрібно чимало різних елементів, і зайнятися таким непростим завданням має сенс тільки в тому випадку, якщо ви плануєте використовувати пристрій регулярно.

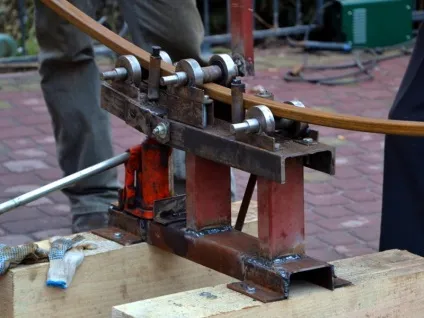

Для того щоб зібрати повноцінний прилад цього типу, вам буде потрібно домкрат, оснащений гідравлічним приводом, який буде штовхає силою, швелер, кілька сталевих пластин і ролики. В якості основи виступатиме прямокутна конструкція, виготовлена ​​з швелера. При цьому зробити її досить просто за умови наявності зварювального апарату.

Висота цієї конструкції повинна бути такою, щоб за умови повністю висунутого домкрата, вони збігалися по висоті. При цьому домкрат повинен бути встановлений на міцне тверду основу і зафіксований за допомогою пластин. Особливу увагу варто приділити вибору роликів, так як саме від них залежатиме якість одержуваного вигину. Вони повинні якомога краще охоплювати трубу в процесі обробки.

Корисна порада! Як і у випадку з насадками, ролики можна зробити знімними, що дозволить вам використовувати пристрій для роботи з трубами самих різних діаметрів.

При бажанні зробити трубогиб можна без особливих зусиль. Головне розуміти, для яких цілей ви плануєте його використовувати, щоб конструкція вашого пристрою була відповідною. Адже якщо мова йде про постійне застосування, потрібно більш серйозний підхід, і дерев'яні заготовки навряд чи стануть підходящим варіантом. Ну а якщо мова йде про разову необхідності, то і такий простий варіант цілком підійде.
