трубні пучки
- Трубний пучок, варіант 1
- Трубний пучок, варіант 2
- Гідравлічний екстрактор трубних пучків
- Трубний пучок "оцтова кислота" / "насичена пара"
- Трубний пучок "вода" / "азот"
Трубний пучок, варіант 1
Загальний технічний опис
Кількість трубних пучків
гарантії виробника
12 місяців з дати поставки або 18 місяців з дати відвантаження, що станеться раніше.
Термін поставки 24 тижні
План робіт і графік поставки
Виробництво 14 тижнів, після підтвердження замовлення виробником
Транспортування в Україні до митного пункту 10 тижнів
Наявність сервісних служб
Сервісні роботи виконує компанія ТОВ Енці інжиніринг

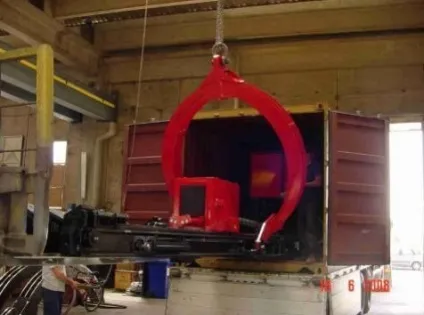

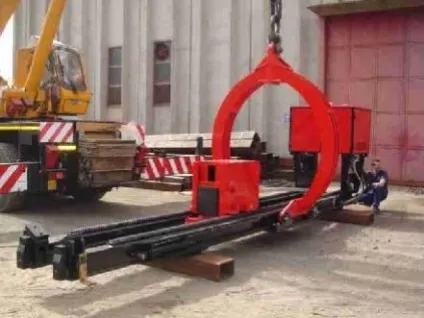

Гідравлічний екстрактор трубних пучків
Система охолодження повітряна
- Підйомний гак для підйому краном у верхній частині вертикальної рами;
- Балансування установки проводиться одним циліндром подвійної дії, змонтованим на основній рамі;
- Гідравлічний захоплення для приєднання до фланця кожуха теплообмінника;
- Крюк швидкого анкерного кріплення до трубної решітці, в зборі на основній рамі, з гідравлічним циліндром, за допомогою якого здійснюються переміщення у вертикальній площині;
- Дві візки для підтримки пучка з ручним регулюванням, вільно пересуваються по рамі екстрактора;
- Управління всіма функціями здійснюється віддалено, за допомогою пульта дистанційного керування;
- Дві швидкості лебідки, безпосередньо контрольовані за допомогою пульта дистанційного керування з електричним перемикачем для безперервного витягування / штовхання пучків;
- Рама екстрактора виконана з хладостойкой стали і витримує навантаження до 45 000 кг;
- Всі елементи гідросистеми екстрактора змонтовані таким чином, що, захищені з усіх боків сталевими елементами несучих конструкцій;
- Екстрактор витягує трубний пучок одним безперервним рухом;
Трубний пучок "оцтова кислота" / "насичена пара"
Теплоагентом (середа) (трубне)
Оцтова кислота - 94,6%, вода - 5,4%
T на вході, ° C
T на виході, ° C
Розрахункова температура по стороні теплоагентом, ° C
Робочий тиск по стороні теплоагентом, МПа
Розрахунковий тиск по стороні теплоагентом, МПа
Клас небезпеки середовища по ГОСТ 12.1.007
Займистість в ГОСТ 12.1.004
Вибухонебезпечність по ГОСТ 12.1.011
Продукт (середа) (межтрубное)
Насичена пара тиском 22 кг / см²
Т на вході, ° C
Т на виході, ° C
Розрахункова температура по стороні продукту, ° C
Робочий тиск по стороні продукту, МПа
Розрахунковий тиск по стороні продукту, МПа
Клас небезпеки середовища по ГОСТ 12.1.007
Займистість в ГОСТ 12.1.004
Вибухонебезпечність по ГОСТ 12.1.011
Поверхня теплообміну, м²
Діаметр кожуха зовнішній, мм
Кількість ходів по трубах, мм
2 потоку по 4 ходи
Матеріал виготовлення корпусу
Товщина корпусу, мм
Матеріал виготовлення трубок
Титан (ASTM B338 Gr2)
Кількість трубок, шт
Довжина трубок, мм
Маса трубок (трубного пучка), кг
Труби безшовні, так / ні
Титан з сорочкою

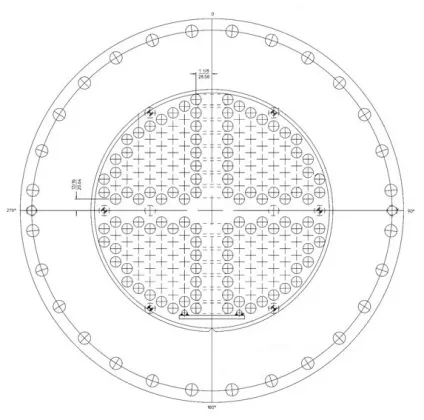

Матеріал трубної решітки
Трубна решітка: Титан (SB 381 Gr.F1)
Тип кріплення труб в трубних решітках
Обварка з розвальцюванням
Необхідність установки деталей для кріплення теплоізоляції
Необхідність проведення випробувань на МКК
Шарніри, ліві / праві / не потрібні
Горизонтальні теплообмінні апарати встановлюються
Очікуваний термін експлуатації, років (не менше 30 років)
Наявність сертифіката ГОСТ-Р і Дозволи Ростехнагляду
У комплект поставки входять: трубний пучок і запасні частини на період монтажу, пуску в експлуатацію і 2 роки експлуатації.
