Трохи про засоби проектування або як намалювати систему відеоспостереження
Теоретично ви можете намалювати все, що вам потрібно відкривши програму Point у вашій «Винда» (сподіваюся ніхто не сприйме цей рада всерйоз).
Для полегшення праці проектувальників давно і ефективно працюють різні CAD-и (Computer Aided Design), на нашу САПР - системи автоматизованого проектування. Ідеальний варіант - це звичайно великий і жахливий AutoCAD. Його різновид AutoCAD Electrical, при належній налаштування, за результатами малювання схем електричних розробить вам кабельні журнали, переліки комплектуючих і матеріалів і купу іншої конструкторської документації. Тут правда 2 маленькі «але»: складність у вивченні і дорожнеча.
А ось друга перешкода - ціна програмного продукту - це щось. Сотні тисяч рублів за покупку і десятки тис. Щорічно для продовження ліцензії - це зовсім нереально. Тим більше, що від цього буйства можливостей вам потрібно дуже небагато. Природно, ми, як нація, позбавлена багатьох забобонів, досить легковажно ставимося до інтелектуальної власності і вже чого-чого, а пиляних версій АвтоКАДа досить. Вони цілком функціональні, хоча не підтримують деяких потрібних розробнику функцій, особливо мережевих і хмарних, зате «халява пли-і-з». Я вже давно цим не цікавлюся, тому не задавайте мені питання, де лежать пилені дистриб. Легальний автокад можуть дозволити собі тільки великі проектні організації. Але будь-який інженер просто зобов'язаний вміти виконувати найпростіші автокадовскіе операції хоча б тому, що файли у форматі «dwg» (автокадовскій формат) дуже поширені, по суті це - міжнародний стандарт. Крім того, є безкоштовна «смотрелки» dwg, це Design Rewiew, вона до речі підтримує і купу інших форматів.

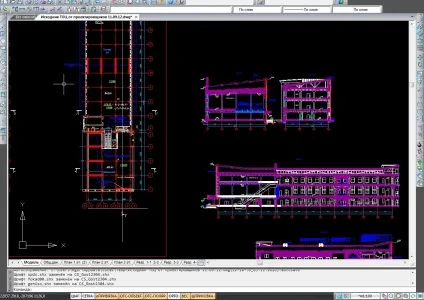

Є безліч інших програм з більш-менш високим ступенем функціональності. Багато більш дешеві CAD-и, пішли по шляху копіювання автокадовского призначеного для користувача інтерфейсу при обмеженому функціонал. Деякі підтримують dwg формати, деякі навіть мають безкоштовні спрощені версії. Наберіть в пошуковику «Безкоштовний CAD» і побачите всю різноманітність. Рекомендував би підшукати простий безкоштовний варіант з підтримкою форматів dwg. Якщо ви збираєтеся працювати на професійному ринку, вкрай бажано, щоб він підтримував систему ЕСКД - прийняту в Україні систему єдиної конструкторської документації. Для себе я вибрав Нанокад від української фірми Нанософт. Він має безкоштовну версію NanoCAD 5.1. що вимагає для активації найпростішої реєстрації на сайті. Він має зрозумілий російській автокадоподобний інтерфейс і цілком коректно працює з dwg форматами, ось скріни схем, розроблених в Автокад і відкритих в нанокаде:

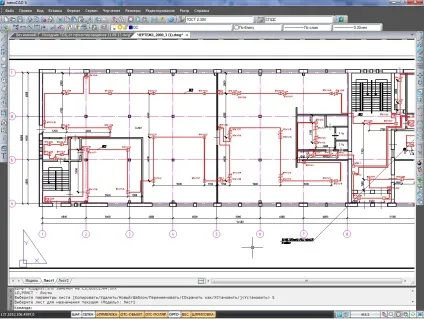

Я не проектувальник, але можу, цілком намалювати план будівлі і розмістити на ньому схему свого обладнання, зрозумілу замовнику. Ось конкретний приклад, тут був початковий проект від проектної будівельної організації, на який накладено схема пожежної сигналізації:
Загалом, з проектних програм загального використання можна для вирішення не особливо грандіозних завдань використовувати цю програму.
Є початківець розвиватися он-лайн конструкторOnline Project CCTV. Він простіше, сируватий, але має безкоштовну обмежену версію. Дозволяє протягом півгодини накидати на екрані в масштабі план об'єкта, розташувати на ньому камери і вивести на екран сектора огляду камер. Правда, по-моєму, мертві зони там не враховуються, але на пальцях показати замовнику, що він буде оглядати, скинути йому це на «мило» в jpg форматі - це буває корисно. Програма, крім того дозволяє скласти перелік покупних і матеріалів, але я для себе використовую її в якості безкоштовної симпатичною рисовалки секторів огляду.
Як приклад можете подивитися раптово накорябанний в Автокад план будиночка з гаражем в розділі про розміщення камер в приватному будинку. І те, що я ще швидше зобразив за допомогою конструктора. Ось план будинку з гаражем:
А ось те ж саме в обрамленні 8 камер з кутами огляду:
В принципі, будь-який професійний CAD дозволить зобразити все і краще, але тут безкоштовно і думати не треба, та й в ряді випадків корисно самому глянути, що ми будемо бачити при різних фокусних відстанях.
Все на сьогодні. Скоро гості прийдуть - день незалежності на дворі. Всім гарних вихідних.
Хто хоче що-небудь додати, розповісти про свою улюблену програму - пишіть в «каменти», із задоволенням розміщу вашу думку.
