Наша виробнича компанія ТОВ ПК "ПРОГРЕС", більше 10-ти років проектує і виготовляє металоконструкції глядацьких трибун різних видів і виконань:

• Стаціонарні трибуни - проектуються спеціально для об'єктів з великою відвідуваністю і пропускною спроможністю, таких як криті спортивні комплекси і відкриті стадіони. Місткість таких трибун досить велика. Використовуються для проведення великих заходів. Розраховані на установку сидінь (як правило - пластикових) на бетонну основу або нерозбірну металоконструкцію, що підлягає установці на бетонні фундаменти;

• Телескопічні трибуни - або розсувні трибуни, дозволяють значно поліпшити використання наявних площ. При проведенні спортивних або видовищних заходів трибуни висуваються, дозволяючи створити комфортні умови для глядачів, а за відсутності потреби в них, трибуни зсуваються, звільняючи площа для тренувань. Особливістю трибун є можливість розсовувати їх в повному обсязі, а на обмежену кількість рядів виходячи з прогнозованої кількості глядачів. Схема висування - складання трибун може бути ручний, механізованої, за допомогою зовнішнього або внутрішнього електроприводу. Можуть бути виготовлені з сидіннями скамійкового типу (трибуни класу "Економ"), індивідуальними цільними пластиковими сидіннями (трибуни класу "Стандарт"), а також напівм'якими кріслами зі складною спинкою (трибуни класу "Комфорт").

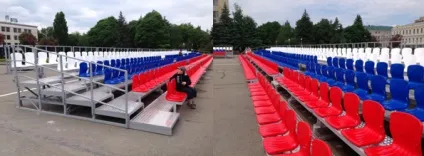

• Збірно-розбірні трибуни - найбільш економічний варіант трибун, (в порівнянні з залізобетонними) основні конструктивні елементи яких збираються за допомогою болтових з'єднань. При необхідності, трибуна може бути розібрана і зібрана на новому місці. Над трибунами можна змонтувати навіс (козирок). Збірно-розбірні швидкобудуюємі трибуни можуть виготовляються з сидіннями скамійкового типу (трибуни класу "Економ"), з індивідуальними цільними пластиковими сидіннями (трибуни класу "Стандарт"), варіант поворотно-відкидних сидінь виготовлених з пластиковими елементами (трибуни "Комфорт"), варіант поворотно -откідних напівм'яких сидінь (трибуни "VIP"). При установці трибуни перед авто, мототрек, хокейним бортом, рингом - конструктивно необхідний подіум, тобто рівень першого ряду піднімається над рівнем підстави для безпеки і огляду.

• Клинові трибуни - різновид збірно-розбірних трибун, особливістю яких є конструкція фланців вузлових елементів з фіксацією за допомогою сталевого клина (за один удар), при цьому швидкість разбркі-збірки збільшується в рази.

• Мобільні трибуни - можуть використовуватися як самостійні трибуни в невеликих залах, а також чудово доповнюють стаціонарні або телескопічні (розсувні) трибуни (можуть встановлюватися у міру потреби при проведенні великих спортивних і видовищних заходів). Пересувні (мобільні) трибуни забезпечуються гумовими або поліамідними колесами для легкого переміщення до місця складування або до місця проведення заходу.

• Трібуна- "матрьошка" - різновид збірно-розбірний трибуни. Пересувна, пікетіруемого, складається з модульних конструкцій, що входять один в одного як "матрьошка".
• Трибуни трансформовані шарнірні

• Трибуна на природному схилі - використання в якості несучої природного схилу, насипу і т.д.


Трибуни капітальні для стадіонів і спортивних залів

Представляємо Вашій увазі деякі об'єкти,
виконані нами (всього їх понад 130!):

Москва Льодовий палац на Ходинському полі "МЕГАСПОРТ" 13000 глядачів

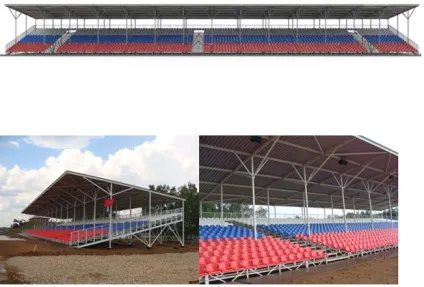

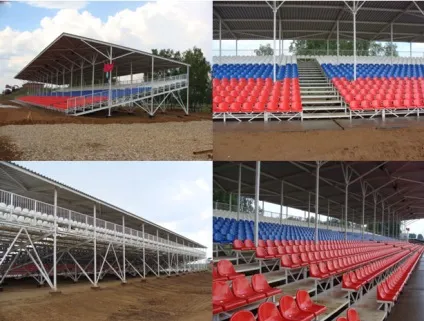

Трибуна стаціонарна з навісом 18-ти рядна 4500 дивиться. місць (2 модуля по 2250 місць) сел. Алабіно навіс виконаний по Многоопорная схемою з стійками. інтегрованими в несучу конструкцію трибуни. Унікальна конструкція ферми щита трибуни дозволила розвинути проліт до 4,5 метрів по 10 посадочних місць, скоротивши при цьому кількість стійок і поліпшивши оглядовість для глядачів.

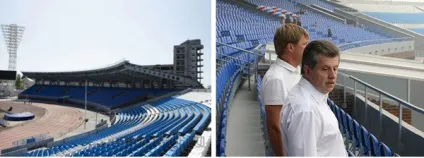

Трибуни стаціонарні на 10 000 посадочних місць. з них -4500 мест- швидкобудуюємі металокаркасні трибуни, 4000 місць-крісла КС-1 на бетонній основі і 1500 місць-крісла стадіонні видувні КС-3. Реалізація- г. Запорожье, стадіон "Уралмаш".

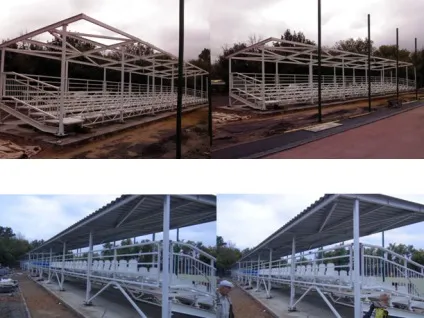

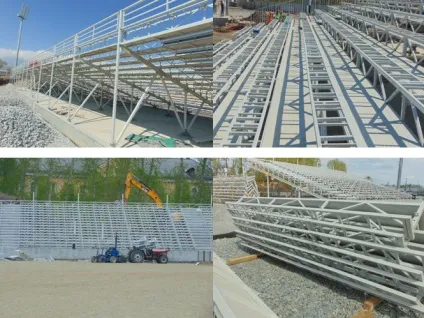

На стадії монтажних робіт трибун глядацьких стаціонарних

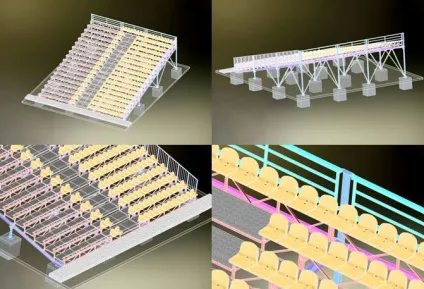

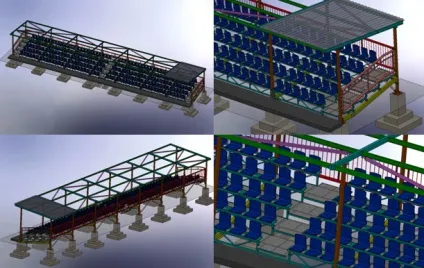

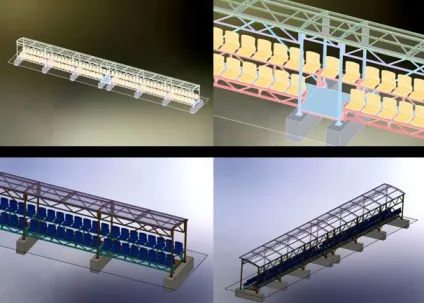

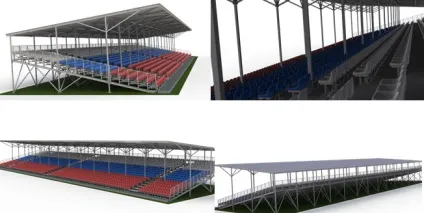

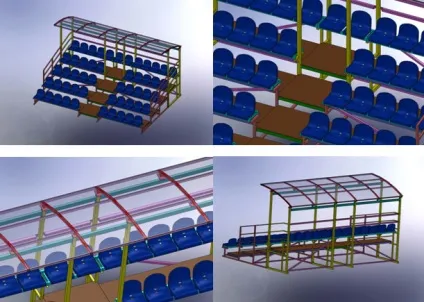

Розробка технічної документації на глядацькі трибуни.

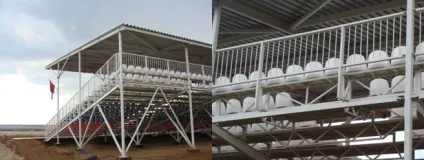

Трибуна глядацька стаціонарна з навісом з стільникового полікарбонату 2-х рядна Сергієво-посадский район

Трибуна стаціонарна 5-ти рядна з навісом з стільникового полікарбонату над двома верхніми рядами

Трибуна з навісом з профнастилу 5-ти рядна на 250 посадочних місць (стадіон ім. Яшина Київ, Тушино -2 трибуни по 250 місць)


Стадія монтажу трибун на об'єкті

Трибуни для глядачів телескопічні розсувні

Великий Новгород
Університет "Ярослава Мудрого"

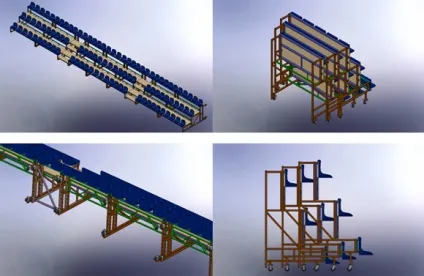

Мобільні пакетіруемие трибуни (збірно-розбірні модулі зі знімними опорними конструкціями сіденій- лавами) (Реалізація- р Бердичів)

Принциповою особливістю даних трибун є знімна лава, яку можна використовувати як самостійну конструкцію для розміщення глядачів. При цьому модулі легко пакетуються для зберігання, перевозяться по 6 конструкцій на 6-й метровому бортовому автомобілі. Демонтаж-монтаж проводиться в 1 день (1600 місць) бригадою з 5-ти осіб, автомобіля-маніпулятора і вантажного автомобіля з платформою.

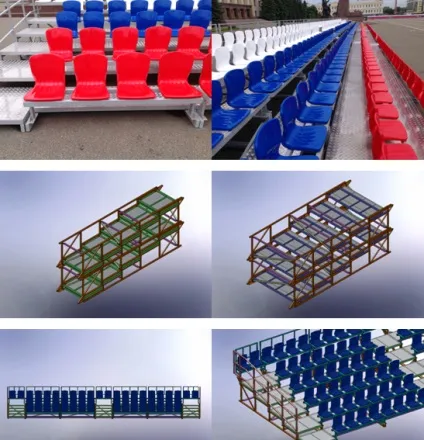

Трибуна "Матрьошка":
Варіант з пластиковими сидіннями (комплект модулів на 100 посадочних місць). Можливо різноманіття компонувальних рішень зі стандартних модулів, які закочуються друг в друга-за три конструкції в пакеті):

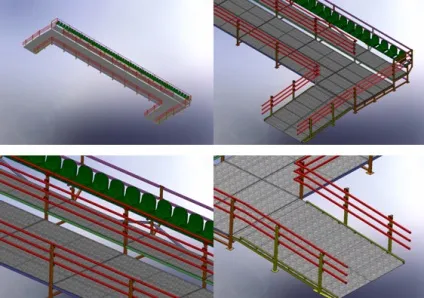

Спеціалізовані трибуни для інвалідів
(Трибуни для мало-мобільних груп населення (ММГН), проектуються і ізготовліваютсяв відповідно до СНиП для даних споруд (особливо огороджувальних конструкцій, нахил і ширина пандусів, поворотних площадок і т.д.) (Реалізація інтернат для дітей-інвалідів, М. О.)

трибуни клинові
Методи проектування, основні технологічні рішення.

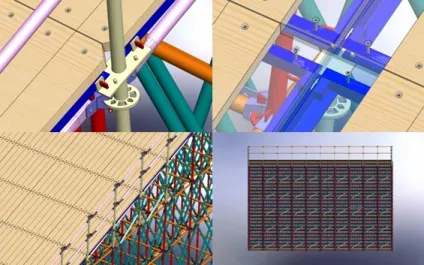

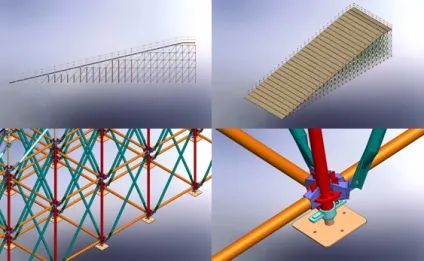

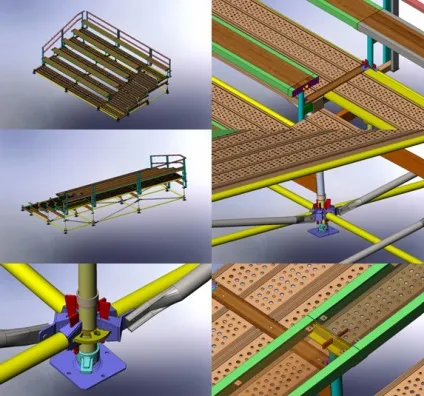

Нами розроблена система елементів конструкцій клинових збірно-розбірних трибун. Особливість даного рішення-швидка збірка / розбирання конструкцій-швидкість монтажу можна значно збільшити. Збірка вузла-удар і з'єднання стягнуто ... Можлива гаряча гальванізація металоконструкцій. Реалізація- Музей-заповідник "Бородіно" -1000 посадочних місць.

Гірськолижний схил на основі клинових конструкцій

Гірськолижний схил г.Тверь

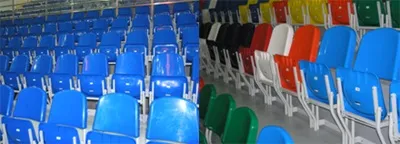

Сидіння та крісла для стадіонів.

Сидіння №1 цельнопластіковие

Кріплення до металоконструкцій трибун здійснюється за допомогою двох болтів М8. Зверху головки болтів закриваються заглушками. Є отвір для стоку дощової води.
Кольори - білий, синій, червоний, помаранчевий, жовтий, зелений, блакитний.
Вага - 1,47 кг.
Варіанти і способи кріплення сидінь на бетонну основу ( "гребінку") узгоджуються і проектуються відповідно до побажань замовника.

Сидіння №2 цельнопластіковие

Кріплення до металоконструкцій трибун здійснюється за допомогою трьох болтів М8. Зверху головки болтів закриваються заглушками. Є отвір для стоку дощової води.
Кольори - білий, синій, червоний, помаранчевий, жовтий, зелений, блакитний.
Вага - 1,5 кг.
Габарити сидіння: глибина сидіння - 390 мм, ширина сидіння - 420 мм; висота спинки - 420 мм, ширина спинки - 400 мм.
Варіанти і способи кріплення сидінь на бетонну основу ( "гребінку") узгоджуються і проектуються відповідно до побажань замовника

Крісло для телескопічної і стаціонарної трибуни металеве на основі перфорованого листа
Середня ціна
650 руб / місце
руб / місце пвп

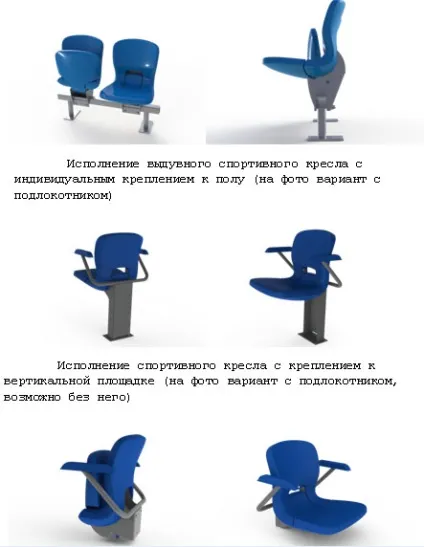

Крісло стадіонне пластикове "видувне" "ARENA" на базі поворотно- відкидного механізму. Крісло виготовлено із застосуванням технології видування полімерного матеріалу і отримання оболонкових несучих конструкцій спинки і сидіння. Механізм виконаний штампованим, застосовано гаряче цинкування металоконструкції механізму. Можуть бути різні виконання кронштейнів для кріплення до основи стаціонарних глядацьких трибун:
Ісполнеіе стадіонного крісла "балочного типу" - має на увазі під собою монтаж на бетонну основу балки - вирівнювання її і далі установка спортивних глядацьких крісел на неї з необхідним міжосьовим відстанню.

Крісло спортивне видувне КС-3

Комбінаторика кронштейнів кріплення, а саме-до вертикальної стінки трибуни (варіант трубчастий і коробчатий), до підлоги, установка на балку (направляючу) представлені на фото вище.

Ми надаємо повний комплекс послуг, включаючи:

• консультації фахівців з підбору конструктивного варіанту глядацької трибуни;

• розробку технічного завдання на проектування;
  розробку проектної документації в стадії КМ і КМД, в тому числі з можливістю 3-х мірної візуалізації проекту;

• виготовлення комплекту металоконструкцій на основі власної сучасної виробничо-технологічної бази (оснащеної повним спектром металорізального обладнання від заготівельного до механообробного і ковальсько-пресового, зварювальними постами із застосуванням напівавтоматичного зварювання в середовищі захисних газів, технологічною лінією полімерно-порошкового фарбування, цеху деревообробки, ділянкою збірки і налагодження вузлів та механізмів, яка використовується виробнича площа становить понад 7000кв.м);

• доставку на об'єкт з використанням власного автопарку,

• будівельно-монтажні роботи на об'єкті в т. ч. механізованим способом.
  Накопичений нами досвід проектування і виробництва різних видів глядацьких трибун складає більше 130 виконаних проектів, що дозволяє замовникам вибрати свій варіант виходячи з індивідуальних потреб, умов експлуатації та наявних фінансових можливостей.

УВАГА. Фотоочтет про будівництво глядацьких трибун Льодового Палацу на Ходинському полі.

ТОВ МІФПРОМ також виробляє і монтує крісла для стадіонів.
