Деякі радять спеціальний праску старого зразка, але у мене особисто виходить і на такому.

Але для початку нам треба придбати фотопапір. Фотопапір краще прилипає до склотекстоліти, тому не тратте свого часу і вибирайте краще, менше буде проблем потім. Я пробував потім після цієї плати використовувати звичайний папір і виходило все дуже погано, хоча непогано, але доріжки деякі доводилося домальовувати водостійким маркером. До речі, придбайте маркер, раджу маркер для нанесення написів на CD / DVD-диски або інший маркер, наприклад хороші відгуки чув про лаковому маркере. Власне потрібен ще лазерний принтер, не аби який, а саме лазерний.

У програмі Sprint-Layout відкриваємо готовий проект або малюємо самі, але для початку звичайно краще використовувати щось уже перевірене іншими, і друкуємо на фотопапері попередньо забравши всякі допоміжні елементи друком, якщо такі будуть відображатися на малюнку. Після того як надрукували, можна переходити до нанесення малюнка на плату. Перед цим стеклотекстолит потрібно зачистити дрібною шкіркою.

Після чого кладемо нашу папір малюнком вниз на плату і починаємо гладити Нагрівшись праскою. Можна спочатку гладити одну сторону притримуючи іншу пальцем щоб папір не з'їхала в бік. Гладити потрібно приблизно 5-10 секунд. Взагалі складно сказати який час на це потрібно, все залежить від того на скільки гарячу праску і з якою силою тиснути на плату. Я особисто не заміряв точний час, але дізнавшись що деякі роблять це до того моменту поки малюнок не почне трохи проступати через папір, взяв це на озброєння і скористався методом, єдине прибирав праска як тільки трохи щось починало проступати на папері.

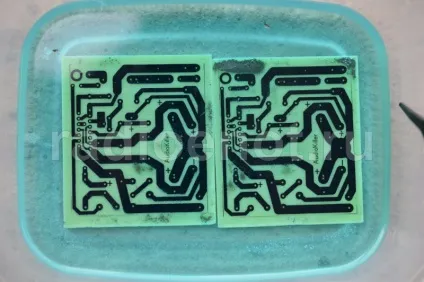

Після прасування нам треба прибрати папір з плати. Наливаємо теплу воду в ємність і кладемо туди нашу плату, після декількох хвилин можна починати відтирати пальцем намоклі папір акуратно щоб не пошкодити малюнок на платі.

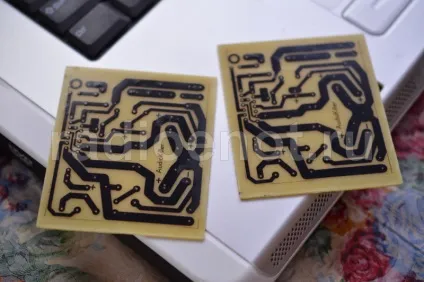

Вийшло так, що в деяких місцях були дещо які недоліки. У пригоді маркер, яким я і зафарбував пропуски.

Тепер готуємо розчин для травлення перекисом. Ллємо пляшечку перекису в ємність, розмішуємо чайну ложку солі і 100 грам лимонної кислоти поки не розчинитися сіль і кислота.

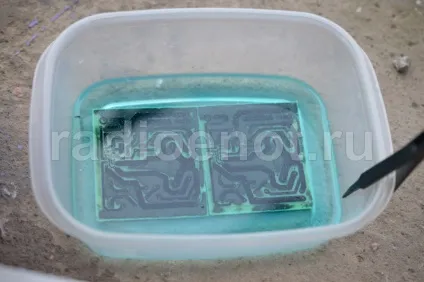

Кладемо нашу плату в розчин. Але перш хотілося б розповісти про те як найкраще виходило труїти в домашніх умовах, власне домашні умови не дуже підійшли так як під час травлення з'явився їдкий запах кислоти, після чого я прийняв рішення виставити все це справа на балкон, але так як на вулиці було холодно процес окислення сповільнилося. Я зробив наступне: налив тазик гарячої води і поставив туди ємність з платою, вийшла водяна баня, після чого процес травлення пішов прямо на очах. Приблизно через пів години плата була протравлена.

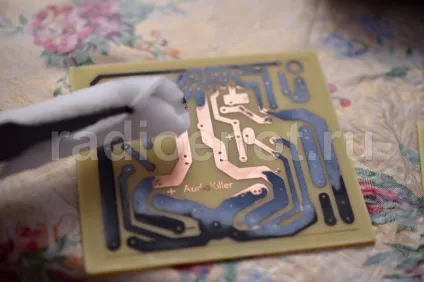

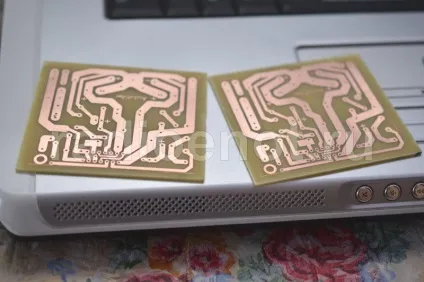

Тепер нам треба видалити фарбу. Робиться це дуже просто, тампоном якимось змоченим в ацетоні.

Свердлимо дірки маленьким свердлом.

Кожну дірочку видно відмінно. Це і було потрібно.

Далі треба облудить плату. Деякі правда потім свердлять дірочки, після облуговування. Хтось облужівают, хтось ні. Я пішов по шляху перших, намазав доріжки флюсом і поступово почав наносити припій. Флюс використовував саморобний, виготовлений з каніфолі і спирту.

Ось таку плату ми з вами зробили. Якщо я зміг, то зможеш і ти. Успіхів!
