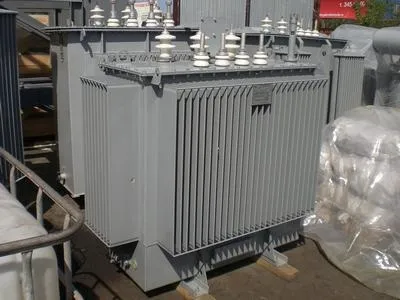

Трансформатори - масляні, сухі силові
Хорошу роботу електромереж забезпечують конкретні пристосування і прилади. Одним з таких пристосуванням є масляний трансформатор, завдання якого перетворення електричної енергії.
Застосування такого пристосування має ряд переваг у приладів іншого типу.
Масляні силові трансформатори користуються попитом у багатьох галузях промисловості, які вимагають значну кількість електроенергії. Цей пристрій має високу надійність і досить просте при експлуатації. Цей тип трансформаторів добре утримує різні температурні режими, але відмінно працює при температурі +40 до - 60 С.
Відмінною особливістю масляного трансформатора в тому, що він має Маслорасшірітель, який компенсує коливання обсягу масла. В масляному радіаторі повинна бути гільза, яка необхідна для рідинного термометра. Термометр необхідний для вимірювання показань температурного режиму верхнього шару масла, що забезпечує додатковий контроль над функціонуванням трансформатора.
Силовий масляний трансформатор складається з балок муздрамтеатру, які мають обмотку. Балки знаходяться під захистом міцного корпусу, який представлений вигляді бака з герметично закривається корпусом. Через кришку корпусу проводяться ланцюга, які пов'язані з обмоткою. Все це відбувається за допомогою прохідних ізоляторів, що забезпечує велику ефективність і безпеку пристосування.
Переваги масляних силових трансформаторів.
Масляні трансформатори мають кілька переваг у своїй конструкції в порівнянні над сухими. Обмотки масляних трансформаторів захищені від зовнішніх впливів, і саме устаткування має відносно невисоку реактивний опір. Ці властивості роблять силові масляні трансформатори максимально надійними, що дозволяє послабити нагляд експлуатації за ними.
Трансформатори є абсолютно герметичними, що дозволяє виключити контакт масла з навколишнім середовищем. В результаті чого масло не окислюється і не зволожується. Масляні трансформатори використовуються без будь-яких ремонтних робіт, вони не потребують профілактики та капітальному ремонті. Частий випадок пошкодження трансформаторів є ослаблення шинних з'єднань на зовнішніх вивідних контактах НН.
Як в масляних, так і в сухих за такими сполуками слід ретельно стежити. При перегрів таких контактів наслідки в масляних і сухих трансформаторах будуть кардинально різними. Масляні трансформатори після перегріву буде досить просто відремонтувати (розгерметизація ущільнень, руйнування ізолятора), то сухий трансформатор буде пошкоджений набагато більше.
Трансформатор складається з активної частини (муздрамтеатру з обмотками) і бака з радіаторами. Масляні силові трансформатори заповнені повністю трансформаторним маслом, яке добре захищає обмотку від передчасного руйнування та впливу навколишнього середовища. Бак має пробку / кришку і обладнаний покажчиком рівня масла, що спрощує профілактичні роботи з масляним трансформатором.
Більшість масляних силових трансформаторів (ТМБГ, ТМГ, ТМГМШ і ін.) Повністю герметичні, що виключає контакт вмісту масляного трансформатора із зовнішнім середовищем. Дані трансформатори виробляються без повітряної подушки, яка використовується при розширенні масла. Збільшення обсягу масла при підвищених температурах компенсується гофрованої поверхнею бака.
Для уникнення надмірного тиску в масляному трансформаторі в пробці бака встановлюється додатково запобіжний клапан. Масляні силові трансформатори ТМГ більш затребувані, ніж трансформатори з повітряною подушкою (ТМ), тому що наявність повітряної подушки передбачає додатковий догляд.
У той час як трансформатори ТМГ через свою герметичності не вимагають додаткового догляду та профілактичного огляду. Слід тільки поповнювати рівень трансформаторного масла і дотримуватися правил безпеки.
Сухі силові трансформатори
Силові сухі трансформатори прості і надійні в експлуатації, не передбачаються додаткові витрати на обслуговування. І сухі, і масляні трансформатори є абсолютно безпечними в плані екологічної та пожежної небезпеки, тому їх можна застосовувати в громадських місцях (житлові будинки, метро). Сухі трансформатори можуть розміщуватися там, де підвищені вимоги до навколишнього середовища та екології (санаторії, курортні зони, водозабірні станції).
У промисловості установка сухих трансформаторів позбавить підприємство від додаткових витрат на будівництво підстанцій та на розподільні кабелю і шини низького тиску. Таким чином, і сухі і масляні трансформатори дозволяють економити кошти.
Особливості пристрою сухих силових трансформаторів
Різні вила трансформаторів мають невеликі відмінності в плані схильності дефектів. Так сухі трансформатори мають блоки обмоток, які в процесі роботи отримують мікроруйнування. Вони походять з-за того, що існує різниця коефіцієнтів об'ємного теплового розширення матеріалів литий ізоляції і провідника, в результаті чого утворюються мікротріщини.
Після з'являється зростання напруженості електричного поля, яка тягне постійні пробої всередині мікротріщин. Наслідком пробою є обвуглювання ізоляції в місці пробою, яке поступово переходить в коротке замикання, яке веде до вигорання обмотки. Даний процес відбувається постійно, і може досягати кілька місяців, в результаті аварія буде неминуча. Так само початок процесу неможливо проконтролювати.
Головною відмінною рисою сухих трансформаторів від масляних в тому, що в них відсутній трансформаторне масло, яке в негерметичних трансформаторах представляє пожежонебезпечний ризик. Тому такі трансформатори дозволяють застосовувати їх в місцях великого скупчення людей.
