трансформатор тесла

Батарея ємностей MMC зібрана з конденсаторів типу К78-2, сумарна ємність такої конденсаторної батареї від 40 до 100 нФ.

Первинна обмотка містить 4-10 витків мідного дроту або мідної трубки великого перерізу. Первинну котушку можна виготовити циліндричної, конічної або вертикальної. Ємність і первинна обмотка утворюють стандартний послідовний коливальний контур (КК).

Вторинна обмотка складається з 400 - 1000 витків більш тонкого мідного дроту. Один кінець котушки потрібно заземлити, а інший приєднуємо до тору. Тор зроблений з типовою будівельної вентиляційної гофри. Він виконує функцію конденсатора і разом з котушкою утворює другий КК. Для кращого ефекту потрібно прагне до того, щоб частота резонансу другого КК збігалася з частотою першого КК. Тільки при виконанні цієї вимоги вийде максимальна довжина розрядів. Підбір резонансної частоти первинного КК відбувається за допомогою регулювання номіналу ємностей батареї MMC.

На вхід схеми потрібно подати вже висока напруга близько 2-3 кВ, для цих цілей відмінно підходить будь-який потужний МОП трансформатор зі старої мікрохвильовки. Два дроселя і вхідної конденсатор складають фільтр. Проходить ток заряджає ємності до тих пір, поки в розряднику не відбудеться розряд, в цей момент у другому КК генерується великий струм достатній для освіти у вторинній обмотці розряду - стримера.

З МОП трансформатора напруга слід через фільтр ВЧ зібраний з двох котушок і ємності йде на вхід першого КК. Цей фільтр можна виключити, ТТ буде нормально працювати і без нього.

Мінусом даної конструкції є те, що вона не дає можливість регулювати і експериментувати з різними частотами. Т.к частота розряду стримера залежить від того як часто проскочить іскра в розряднику. Відрегулювати частоту можна тільки змінюючи зазор між електродами розрядника або регулюючи ємність батареї, а міняти ці параметри в процесі роботи дуже небезпечно (долбанет так, що мало не буде, не варто випробовувати ваше серце на міцність).

Трансформатор Тесла своїми руками на ШІМ контролері UC3845

На початку сигнал від UC3845 посилюється комплементарної парою, яка побудована на біполярних транзисторах КТ 816/817, це потрібно для того, щоб початкового рівня сигналу вистачало для спрацьовування польових транзисторів IRL3705, на останніх, розсіюється досить велика потужність, тому їх бажано зміцнити на радіатори і доповнити кулерами від комп'ютерних БП. Частота роботи перетворювача 60 кГц, її можна регулювати змінюючи ємністю конденсатора 4.7нФ або підбором резистора 6.8 кОм.

У ролі трансформатора використовується рядковий трансформатор від старого телевізора, а для отримання максимального рівня потужності можна використовувати два строчника, високовольтні обмотки яких, з'єднуємо послідовно.

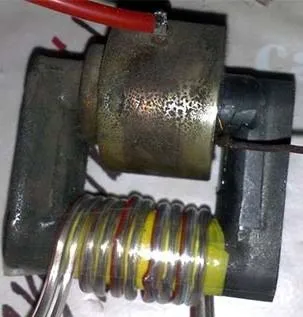

Первинна обмотка намотується на вільному боці П-образного ферритового сердечника і складається з 4-5 витків дроту діаметром 3 мм, для простоти намотування можна взяти кілька жив, або багатожильний провід в гумовій ізоляції. Використовувати саморобні трансформатори не рекомендується, так як вони рідко можуть витримати цю потужність. Дуга на виході ВВ обмотки трансформатора має велике значення сили струму, тому для його випрямлення застосовуються чотири діода КЦ106.

Попередньо, діоди по дві штуки з'єднані паралельно, потім їх блоки з двох паралельно з'єднаних компонентів, включені послідовно.

У накопичувальної частини застосований конденсатор на п'ять кіловольт з номіналом 1 мкф, можна взяти також блок ємностей.

Іскровий розрядник - необхідний для розрядки ємності на первинну обмотку котушки, його можна зробити своїми руками з двох болтів, але так, щоб зазор, а тому і частоту розрядів можна змінювати.

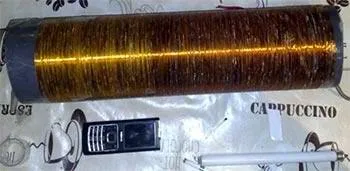

Котушка намотується на каркасі від типової каналізаційної труби діаметром 12 см, заввишки 50 - 65 см. Підійдуть і інші схожі за розмірами пластмасові труби. Чи не застосовуйте труби з металопластику. Первинна обмотка має 5 витків алюмінієвого одножильного проводу в гумовій ізоляції, діаметром 3-5 мм.

Вторинна обмотка має 700-900 витків мідного дроту, діаметром 0,5-0,7 мм. Вторинна обмотка мотається дуже акуратно, виток до витка. Останній виток, необхідно приклеїти до каркасу.
