Торцева фреза по металлу - особливості конструкції зі змінними пластинами, гост відео
Торцеве фрезерування (ТФ) металевих виробів виконується за допомогою спеціальних фрез, які представляють собою багатолезовий ріжучий інструмент у формі тіла обертання, оснащений спеціальними зубами.
1 Важлива інформація про торцевому інструменті
Такі фрези для ТФ (дивіться креслення) використовуються на фрезерних верстатах для обробки східчастих і плоских поверхонь. Кожен окремий зуб цього інструменту є стандартним різцем, причому його ріжучі кромки розміщені на торцевій поверхні. При обертанні фрези на агрегаті для фрезерування її зуби взаємодіють з оброблюваної деталлю по черзі. Завдяки цьому заготовка обробляється максимально ефективно і рівномірно.
Ось розглянутого інструмента по відношенню до площини вироби, що піддається фрезерованию (креслення), розташовується перпендикулярно. При цьому ключову ріжучу навантаження виконують бічні робочі кромки фрези (вони знаходяться на зовнішній поверхні).

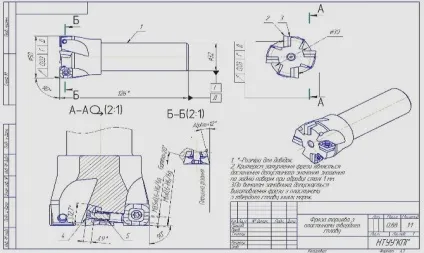

Креслення торцевої фрези
Торцевої багатолезовий інструмент характеризується високим ступенем жорсткості. Крім того, жорстким є і його закріплення в шпинделі фрезерної установки (подивіться на креслення, щоб зрозуміти, про що йде мова). За рахунок цього ріжучі пристосування для ТФ забезпечують підвищену продуктивність робіт по металу, якщо порівнювати їх з поширеними циліндричними фрезами. При використанні торцевого інструмента важливо лише грамотно підібрати рідина для його охолодження і мастила, щоб він служив довго, не втрачаючи своїх особливих ріжучих властивостей.
Навіть при малих показниках припуску (зверніть увагу на креслення) фрези для ТФ гарантують плавну обробку вироби.
Це пов'язано з тим, що профілюючими елементами такого інструменту є вершини крайок зубів, а допоміжна роль відводиться торцевих крайках. Останні можуть мати практично будь-яку конфігурацію - від окружності до ламаної під різними кутами лінії.
2 Різновиди інструменту для ТФ - класифікація фрез
Величезний обсяг фрезерувальних робіт в даний час проводиться описаними нами фрезами. Даний факт обумовлює велику кількість різновидів торцевого багатолезового інструменту. Перш за все, його поділяють на різні типи залежно від того, з якого матеріалу виконується ріжуча частина фрези. Найчастіше для цих цілей використовуються швидкорізальні і вуглецеві сталі. сплави з високим показником твердості і мінералокераміческіе сплави.
Набагато рідше застосовуються торцеві алмазні фрези. З їх допомогою звичайно обробляють не метал, а всілякі високотверді матеріали, використовувані в сучасному будівництві. Торцеві алмазні фрези незамінні для шліфування і грубої обдирання гранітних, цегляних, мармурових і бетонних поверхонь. Вартість такого інструменту досить висока. Тому торцеві алмазні фрези застосовуються в тих випадках, коли багатолезові фрези з сталей і сплавів використовувати неефективно.

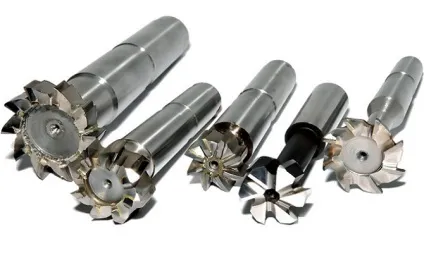

Торцеві алмазні фрези
За конструкцією цікавий для нас інструмент може бути збірним або цільним. У першому випадку на ньому монтуються вставні твердосплавні пластини або зуби. У другому зуби фрези невіддільні від її корпусу. Різницю між збірними і цільними інструментами демонструє креслення.
Фрези для ТФ розрізняються формою вершин своїх зубів. Вершини бувають:
Більш високими експлуатаційними показниками володіють зуби з округленими вершинами. На них мало впливають сили биття основних крайок для різання. Також вони характеризуються більшою зносостійкістю в порівнянні з зубами, що мають прямолінійні вершини. Інструмент з округленими вершинами рекомендований для напівчистового і чорнового фрезерування.
Торцева фреза для чорнового фрезерування
За варіанту кріплення розрізняють кінцеві (монтуються на хвостовик) і насадні (встановлюються на оправі зі шпонкою) багатолезові фрези. Насадні пристосування застосовуються для обробки сталевих і чавунних твердих уступів і площин. Роблять їх зазвичай з швидкорізальних сталей.
3 Основні положення ГОСТ 26595-85
Даний стандарт містить опис ліво- і праворежущіх фрез для ТФ зі вставками, які регулюються або не регулюються в осьовому напрямку, і оснащуються Мінералокераміческіе або твердосплавними змінними пластинами (див. Креслення). ГОСТ 26595-85 поширюється також на інструменти з пластинами, що мають особливий зносостійкий шар, і на фрези зі змінними пластинами з твердих сплавів, які містять вольфрам. За допомогою останніх фрезерують вироби і чавуну, легованих і конструкційних сталей.
Фрези для ТФ по ГОСТ 26595-85 виготовляються трьох типів:
- інструмент, що фіксується на оправках - Тип А і Тип В;
- інструмент, що фіксується на шпинделі - Тип С.
Відмінності між фрезами різних типів демонструють креслення. Торцевої інструмент зі змінними пластинами по ГОСТ маркується наступним чином - від 2214-0351 до 2214-0532. Поле допуску інструменту варіюється в межах 50-500 мм. Форма пластин може бути круглої, п'яти-, чотирьох- і тригранної. Виробники без попереднього замовлення випускають праворежущій інструмент. Якщо клієнтові потрібні леворежущіе фрези зі змінними пластинами, він повинен заздалегідь узгодити своє замовлення з підприємством.
Торцевої інструмент зі змінними пластинами
Кріплення пластин по ГОСТ 26595-85 виконується за різними схемами (представлений креслення). Чотири- і тригранні пластинки фіксуються за однією схемою, круглі і п'ятигранні - по інший. У першому випадку використовується два клина, опора, корпус інструменту, безпосередньо пластина і спеціальна вставка. Друга схема з механічним кріпленням пластин передбачає використання втулки або кільця, корпусу, пружини, державки, штифта і болта.
Перша схема з механічним кріпленням елементів фрези розрахована на інструмент для ТФ перетином від 100 до 500, друга - на фрези перетином 50-80 мм. У ГОСТ 26595-85 в таблицях даються поради по монтажу фрез з механічним кріпленням із зазначенням рекомендованих величин пластин.
Також в ГОСТ є програми з інформацією довідкового характеру. З її допомогою можна самостійно визначити перетин ріжучої частини фрези в конкретній точці обробки заготовки, показник її головного кута і висоти.
Ріжуча частина торцевої фрези
Вибираючи торцеві алмазні фрези та інші види багатолезового інструменту для ТФ, намагайтеся купувати пристосування від відомих виробників, які чітко дотримуються вимог Державних стандартів при їх виготовленні. У цьому випадку ніяких проблем з обробкою виробів у вас не виникне.
