Тонкощі укладання плит перекриттів - каталог проектів z500

У першій частині нашої розповіді ми обговорили питання виробництва залізобетонних збірних плит перекриття, їх характеристики і відмінності. У цій статті ми детально розповімо про те, як необхідно виконувати їх монтаж.

Якщо ви вирішили реалізувати проект звичайного цегляного будинку і підійшли до стадії укладання перекриттів, то важливо попередньо ознайомитися з важливими нюансами їх монтажу.

1. Монтажна конфігурація плит

• плити ПК реалізуються з наявністю монтажних петель,
• плити ПБ можуть бути ними доповнені за додаткову вартість, але в стандартному варіанті їх не мають. Це нерідко створює складності при вантажно-розвантажувальних роботах і монтажі.

2. Спосіб стропування

По-перше, кріплення гака ненадійно, він може зісковзнути, привівши до падіння плити. По-друге, це навантаження може викликати руйнування торців плити. Також не рекомендується користуватися методом протягування арматури або брухту крізь пустотні отвори і кріпленням гаків за його кінці.

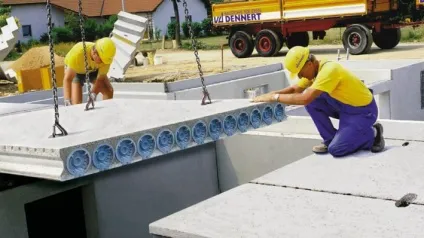

Пристосуваннями для монтажу плит перекриттів марки ПБ є траверси або м'які чалки! При цьому в процесі монтажу важливо витримувати між плитами відстань в 2 см для можливості висмикування з-під неї чалки і подальшого зрушення плити ломом до крайньої плиті.

3. Питання обпирання плит

Будь-який проект 2 поверхового цегляного будинку (або з інших кладок матеріалів) вказує допустимі величини мінімальної глибини обпирання перекриттів. В процесі монтажу важливо дотримуватися зазначені умови. Кожен план, проект цегляного будинку, наприклад, буде мати індивідуальні значення цього показника. Саме цей факт визначає неможливість орієнтування в цьому важливому питанні на досвід знайомих, родичів або інші джерела.

Особливістю монтажу збірних залізобетонних перекриттів є максимальна глибина обпирання в 200 мм. При перевищенні цього порога плити виступають в ролі затиснених балок, в результаті чого можуть утворитися тріщини.

Якщо ваш котедж передбачає використання піно-газоблочні кладок матеріалів, то для можливості того, що спирається плит перекриття важливо виконати пристрій арматурного залізобетонного пояса.

4. Способи захисту торців плит

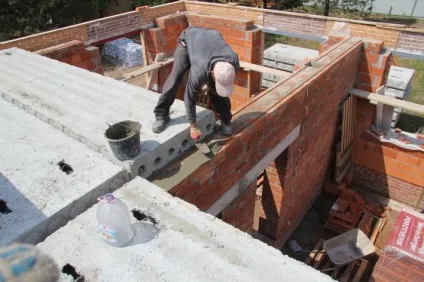

Перед тим, як здійснювати монтаж залізобетонних збірних перекриттів, важливо закласти пустотні отвори в торцях плит. По-перше, це захищає плити від проникнення вологи, по-друге, увелічівиет показники міцності торців. Це важливо швидше для ПК-типу при установці на них несучих перегородок. Способом захисту в більшості випадків є закладення отворів ламаним цеглою і бетонною сумішшю. При цьому глибина закладення становить не менше 120-150 мм.

При попаданні в порожнечі вологи важливо її видалити. Робиться це шляхом свердління в дні плити в пустотном отворі каналу, по якому вода стече з плити. Дана міра обов'язкова і важлива для ситуацій, при яких консервація будівництва на зиму припала на етап укладання плит перекриття без влаштування покрівлі. Цей спосіб допоможе уникнути пошкодження плити в результаті розширення замерзлої в пустотах води.

5. Вибір вантажно-розвантажувальної техніки

Перед здійсненням розвантаження плит на об'єкті важливо переконатися в тому, що вантажопідйомність крана відповідає необхідній. Необхідно вибрати таку модель, яка буде відповідати вимогам до максимального вильоту стріли, масі вантажу і необхідним під'їзних шляхів. Зручніше, якщо розвантаження матеріалів буде відбуватися з двох сторін будинку.

6. Вимоги до опорної поверхні і хитрості укладання плит

Укладати плити можна на рівну і очищену від сміття поверхню. Перед укладанням плит виконується пристрій розчинної «ліжку» товщиною 20 мм з цементної суміші. Завдяки цьому шару значно поліпшується зчеплення плити і опорної поверхні.

За шару цементу можна пустити арматуру завтовшки 10-12 мм. Застосування цієї методики забезпечує контроль над вертикальністю плит перекриття в процесі їх укладання, оскільки стрижень фіксує нижнє положення плит і запобігає повному видавлювання цементного розчину власною вагою.

Забороняється ступінчаста установка плит і розбіг торців в залежності від довжини плит більше 8-12 мм. Порушенням технології є випадок обпирання перекриття на три стіни при перекритті відразу двох прольотів однієї плитою. Така ситуація сприяє виникненню непередбачених армуванням навантажень, в певних випадках, що призводять до пошкодження плити. Якщо ж план розташування кімнат у будинку визначає необхідність саме такої розкладки, можна уникнути зайвої напруги, пропилявши поверх плити болгаркою штрабу над середньої перегородкою.

7. Правила анкерування плит

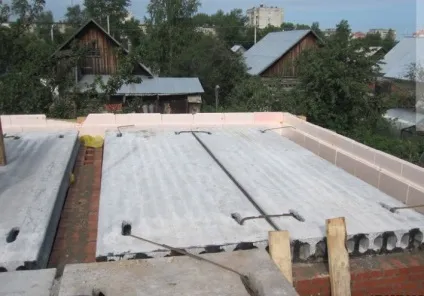

Цей технологічний етап виконується після монтажу плит. Для цього використовується гладка арматура 240С діаметром 10 мм. Після цього виконується закладення рустів цементом. Після кріплення анкера до монтажної вушку плит ПК, виконується закладення пустот цементом щоб уникнути намокання або забивання отворів будівельним сміттям.

8. Особливості перекриття сходових прольотів

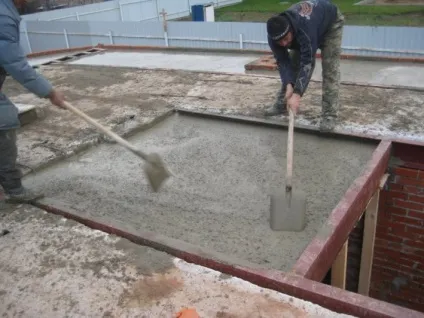

Якщо сходовий проліт лежить між плитами перекриття, то перекрити його можна в такий спосіб. Влаштовуються напрямні з двох швелерів паралельно плитам, перев'язуються третім поперек. Виконується в'язка арматурного каркаса сіткою з осередками в 200 мм по краях отвору з використанням арматури 8 мм. Встановлюється опалубка і заливається монолітний ділянку. При цьому необов'язкова підв'язка швелера плит. Цей спосіб дозволяє створити оптимальні умови для обпирання плити на короткі сторони і виключення навантажень від сходового прольоту.

9. Розміщення плит на приоб'єктному складі

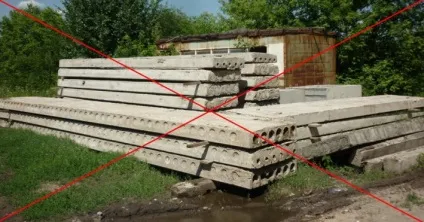

Найсприятливішим варіантом вважається монтаж плит безпосередньо після доставки. Якщо ж монтаж потрібно відкласти, зберігання плит важливо організувати грамотно. Для цього буде потрібно заздалегідь підготовлена ​​рівна поверхня. Укладання плит на землю не допускається з огляду на нерівномірний розподіл навантаження на нижню плиту від верхніх і можливості її пошкодження.

Укладання плит в штабель виконується по 8-10 шт. Брус 200 * 200 мм зазвичай є прокладкою під нижній ряд. Прокладкою для наступних рядів служить дошка-дюймовку, що має товщину 25 мм. Положення прокладок не повинно віддалятися від торців плит далі, ніж на 45 см з дотриманням вертикальності один над одним. Ці правила забезпечать рівномірність розподілу навантаження на штабель.

Отже, щоб виконувати всі ці правила зберігання, розкладки і монтажу плит перекриття, ви забезпечите всієї конструкції надійність!
