Якість обробки деталей машин визначається двома критеріями: точністю обробки і шорсткістю оброблених поверхонь.
Під точністю обробки розуміє ступінь відповідності виготовленої деталі заданих розмірів і форми. У більшості випадків форма деталей визначається комбінацією відомих геометричних тел: циліндричних, конічних, площин і т. Д. Можна встановити такі основні критерії відповідності деталі заданим вимогам:
- точність форми. т. е. ступінь відповідності окремих поверхонь деталі тим геометричних тіл, з якими вони ототожнюються;
- точність обсягів поверхонь деталі;
- точність взаємної розташування поверхонь
Відхилення форми і розташування поверхонь
Відхилення форми реальної поверхні від номінальної, т. Е. Заданої кресленням, оцінюється найбільшою відстанню D між точками реальною поверхні і номінальною, виміряним по нормалі до останнього. Відхилення форми і розташування поверхонь регламентуються ГОСТом. Найбільш часто зустрічаються з них:
Відхилення від площинності:
- Опуклість - відхилення від прямолінійності, при якому видалення всіх точок реального профілю від прилеглої прямої зменшується від краю до середини (рис. 1, а, в);
- Увігнутість - відхилення від прямолінійності, при якому видалення всіх точок реального профілю від прилеглої прямої збільшується від краю до середини (рис. 1, б, г).
Відхилення від круглості:
- Овальність - відхилення від круглості при якому реальний профіль являє собою овалообразной фігуру, найбільший і найменший діаметри якої знаходяться у взаємно перпендикулярних напрямках (рис.1, д);
- Ограновування - відхилення від круглості при якому реальний профіль являє собою багатогранну постать (рис.1, е).

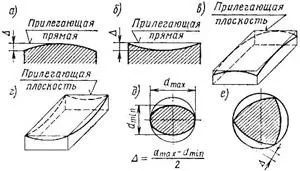

Малюнок 1. Визначення величини відхилення форми
Відхилення профілю поздовжнього перерізу - характеризуються Непрямолінійність і непаралельністю утворюють:
- Конусообразность - відхилення профілю, при якому утворюють прямолінійні, але не паралельні (рис. 2, а);
- Бочкообразность - відхилення профілю, при якому утворюють Непрямолінійність, а діаметри збільшуються від країв до середини перерізу (рис. 2, б);
- Седлообразно - відхилення профілю, при якому утворюють Непрямолінійність, а діаметри зменшуються від країв до середини перерізу (рис. 2, в).
Малюнок 2. Відхилення профілю поздовжнього перерізу
Малюнок 3. Відхилення розташування
Відхилення розташування характеризується відхиленням реального розташування поверхонь (осей) від їх номінального розташування:
- Торцеве биття - різниця D найбільшого і найменшого відстаней від точок реальної торцевої поверхні, до площини, перпендикулярної базової осі обертання (рис. 3, а);
- Радіальне биття - різницю найбільшого і найменшого відстаней від точок реальної поверхні до базової осі обертання в перерізі, перпендикулярному цій осі;
- Неперпендикулярність осей або осі і площини - відстань D (Рис. 3, в) між осями або віссю і площиною на заданій довжині; Наприклад: = 0,025 мм на 100 мм довжини.
- Непараллельность вісі обертання і площині - різниця А-У найбільшого і найменшого відстаней між віссю і прилеглої площиною на заданій довжині (Рис. 3, г);
- Неспіввісність - найбільша відстань D (Рис. 3, е) між віссю розглянутої поверхні і віссю базової поверхні на всій довжині розглянутої поверхні або відстань між цими осями в заданому перерізі.
