Точковий фундамент, який ще називають столбчатим, є зручним і дешевим підставою для невеликих будинків, лазень, альтанок і подібних споруд. Виконати точковий фундамент своїми руками не складно, головне - дотримуватися рекомендацій по влаштуванню і підібрати правильні матеріали.

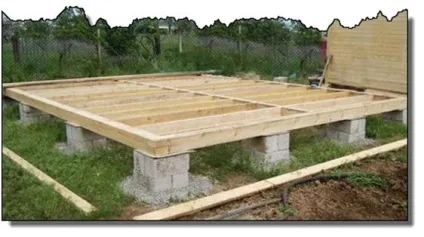

Точковий фундамент з блоків

Підготовка ділянки для закладки опор

Для точкового фундаменту не підходять ділянки з перепадами по висоті. Тому, якщо територія має поглиблення або скошеності, необхідно її максимально вирівняти. Часто для цього низькі місця підсипають грунтом з переважанням піску і гравію, а виступаючі частини знімають лопатою. Зрозуміло, на обраному для фундаменту місці не повинно бути дерев чи кущів. Щоб дрібна рослинність не заважала роботі, по периметру майбутньої будівлі знімають шар дерну 15 см.

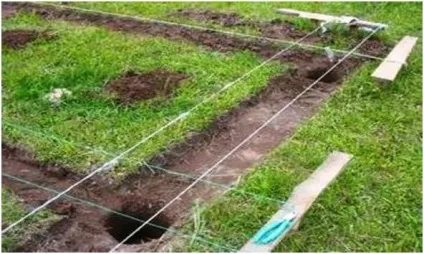

Наступний етап підготовки - розмітка. Стовпи фундаменту встановлюються строго за проектом, адже вони повинні рівномірно приймати навантаження від споруди і передавати її на грунт. Неправильне розташування опор призведе до перекосу споруди і подальшого руйнування. Спроектувати фундамент можна самостійно: спочатку відзначають кут будівлі, найближчий від сусідньої ділянки і вулиці, потім від нього відміряють відстань до другого кутку фасаду і натягують будівельний шнур. Далі зазначають залишилися два кута і теж з'єднують їх шнуром.

Одержаний прямокутник перевіряють за допомогою діагоналей - якщо вони однієї довжини, значить, розмітка зроблена вірно. Тепер розмічають несучі перегородки всередині периметра. На перетинах всіх ліній, на кутах будови і під несучими стінами через 2-2,5 метра будуть перебувати опори фундаменту. Це означає, що там необхідно вирити ями відповідних розмірів.

Глибина закладення і матеріали для основи

Щоб дізнатися глибину ям, спочатку визначають рівень промерзання ділянки. Він залежить від висоти грунтових вод, типу грунту і регіону. Безумовно, чим північніше регіон, тим глибше промерзає грунт, і глибше закладається фундамент. Грунт найбільше промерзає глиниста, а також піщано-пилуватий, насичена вологою. Стандартна глибина закладки - 1,5 метра, але, з огляду на особливості ґрунту, цю величину можна варіювати. На сухих скелястих ділянках успішно застосовують мелкозаглубленние точкові фундаменти.

Важливо! Точкові фундаменти не призначені для високих навантажень. При будівництві будинку на точковому підставі необхідно ретельно прорахувати навантаження на стовпи, щоб не перевищити допустиму норму. Перевищення навантаження знизить ефективність опор і призведе до їх руйнування або просідання грунту.

Для стовпів підходять різні матеріали:

• труби азбестові і металеві;
• колоди з щільних порід;
• армований бетон;
• цегла або бутовий камінь;
• бетонні блоки.

Від вибору матеріалу залежить форма ям: для труб або заливки розчином ями риють круглі, для кладки - квадратного перетину. Також при будівництві необхідна арматура, гідроізоляційний матеріал, щебінь і пісок для підсипки, і, звичайно ж, цементний розчин.

Основні елементи фундаменту

Найлегше використовувати для фундаменту труби, оскільки їх установка і заливка не займає багато часу, до того ж ями роблять невеликого діаметру. Для кладки стовпів потрібно рити ями побільше, за часом цей процес довший. Колоди в якості опор використовуються все рідше: термін експлуатації у них менше, а при установці необхідна додаткова обробка бітумом.

технологія установки

Дно кожної ями закривають шаром глини, добре утрамбовують і слідом насипають шар гравію або дрібного щебеню. Така подушка захистить опору від пученія грунту і додасть стійкості. Далі установка опор має відмінності для труб і для кладки.

1. Стовпи з труб. Труба відрізається такої довжини, щоб над поверхнею вона піднімалася сантиметрів на 30. Опускають трубу в яму, потім заливають всередину трохи цементної суміші та піднімають стовп, щоб суміш розтеклася. Після цього трубу злегка вдавлюють в основу і вирівнюють вертикально. Готують шматки арматури, по довжині перевищують стовп на 15 см, і вбивають їх всередину підстави. Тепер трубу потрібно заповнити розчином в кілька прийомів, кожен раз ущільнюючи залиту суміш. Добре, якщо є електричний вібратор, тоді процес ущільнення відбувається дуже якісно і швидко.

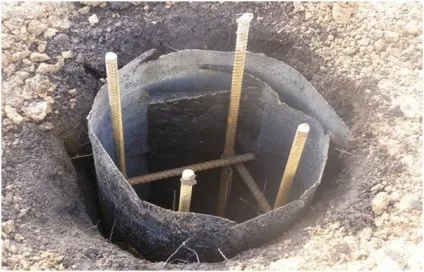

Стовп з арматурного каркаса і бетону

2. Стовпи з блоків або цегли. На гравійну або щебеневу подушку укладають шматок гідроізоляційного матеріалу. Далі викладають ряд цегли або блоків, перевіряють рівнем, і вставляють в середину міцну арматуру. Кладку постійно перевіряють рівнем, щоб стовп не перекосів. Чим вище піднімається опора, тим щільніше повинні стикатися цеглу посередині, щоб верх підстави був менше по периметру, ніж низ. Така форма зробить опори стійкіше. Арматура повинна підніматися над кладкою мінімум на 20 см, щоб наступне кріплення ростверку було більш щільним і надійним.

Вистаїваться опори повинні протягом місяця, весь цей час проводити інші будівельні роботи на даній ділянці не можна. Відразу після висихання роблять ростверк і встановлюють будівлю. Якщо фундамент залишити на зиму без навантаження, сила обдимання може виштовхнути стовпи з грунту. Тому, якщо добудувати будинок не виходить до морозів, фундамент рекомендується накрити бетонними плитами.
