Тест декількох китайських термоінтерфейсом

1. Вступ.
Нещодавно, оформляючи чергове замовлення крутих гаджетів в одному з китайських інтернет-магазинів, звернув я увагу на наявність різних дешевих термоінтерфейсом, назви яких бачив вперше. Відгуки на сайті позитивні, єдиним недоліком була відзначена дуже рідка консистенція. На той момент моїм основним термоінтерфейсом була стара-добра КПТ-8, густота якої викликала труднощі в деяких випадках, тому в замовлення до крутих гаджетів були додані і кілька тюбиків китайських термопаст.

2. Учасники, підготовка до тестування, тестовий стенд.
2.1 Учасники тестування.
Разом з прибулими з Китаю гостями участь взяли і термопасти, що були у мене на той момент. Увага на групове фото:

Відразу зазначу, що всі учасники тестування є діелектриками.
Зліва направо:

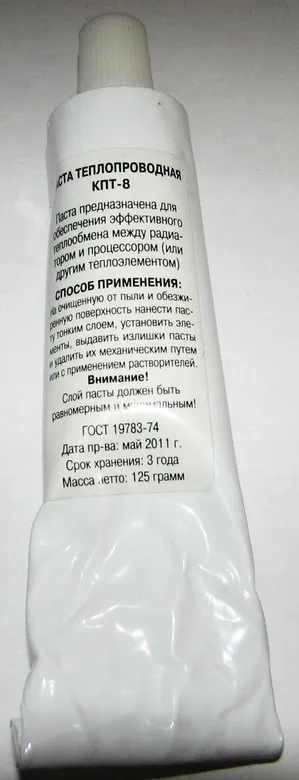

1) КПТ-8. тюбик 125г. куплений за 320р, речовина білого кольору. З особливостей можу відзначити високу в'язкість, що ускладнює установку систем охолодження на чіпи великої площі - доводиться прикладати силу, щоб видавити надлишки пасти між кольором і кришкою чіпа. З іншого боку висока в'язкість може бути і гідністю, дозволяючи використовувати КПТ-8 у випадках, де виробники зазвичай застосовують термопрокладки (про це в кінці статті).

2) Titan TTG-S104. шприц 1.5г, дістався нахаляву при переїзді сусіда. Колір сріблястий, блищить, в'язкість дуже невелика, видавлюється легко. Більш мені про неї нічого не відомо.

3) ZP. тюбик невідомого номіналу (грам 15), 2 $ в китайському інтернет магазині. Біле водянисте речовина, що нагадує йогурт, іноді замість пасти з тюбика випливає бліда рідина. Написи на тюбику:
ZP HEATSINK COMPOUNDS

For Cpu Cooler used

MADE IN TAIWAN
Supreme Performance

Heat sink Compounds

Thermal Impedance:<0.201˚C-in2/w

4) ZP-340. шприц 30г. 2.5 $ в китайському інтернет магазині. Біле водянисте речовина, рідка фаза відсутня. Етикетка говорить:
HEATSINK COMPOUNDS ZP-340

Primary Use: Thermal coupling of electrical / electronic devices to heat sinks

Special Properties: High conductivity; low bled; Stable at high temperatures

Type: Silicone fluid

Physical form: Grease-like

N.W. 30 gram

4) ZP-360. шприц 30г. 2.5 $ в китайському інтернет магазині. Сіре водянисте речовина. Етикетка говорить:
HEATSINK COMPOUNDS ZP-360

Primary Use: Thermal coupling of electrical / electronic devices to heat sinks

Special Properties: High conductivity; low bled; Stable at high temperatures

Type: Silicone fluid

Physical form: Grease-like

Процесор: Intel Q8300 @ 3500, 1.4V

Мат.плату: ASUS P5Q-E

Блок живлення: Thermaltake Toughpower 650W

Операційна система: Windows 8 x64 PRO

P.S.
Після фінальної установки системи охолодження на MX-2 карта була розігнана за допомогою MSI Afterburner зі штатних частот 675 / один тисяча сімсот двадцять вісім / 972MHz до 778/1890 / 1008MHz. Температура в результаті розгону зросла на 4 градуси.
Для оцінки продуктивності використовувався пакет 3DMark'06 в наступних режимах:
1) Легкий: фільтрація Bilinear, AA off, High performance у налаштуваннях драйвера

2) Важкий: фільтрація Anisotropic 16x, AA 8x, Highest quality в настройках драйвера
Результати тестів в номіналі:

У розгоні:

Приріст від розгону склав 5-7%.
Для порівняння результати GTX260 216sp 720/1 476 / 1188MHz:

Спосіб нанесення пасти звичайно ахтунг. На тепло розподільної кришці ЦПУ розмазана лопаткою КПТ-8 Vs MX-2 особисто у мене дають 8-10 градусів разбежки.

О, тепер я бачу, навіщо купують тюбики по 100+ грам :-) Я свій 3г тюбик алсіла вже пару десятків разів використовував, і там ще порядно залишилася.

До речі деякі серебрянки тітановскіе легко проводять струм, могло каратнуть будь здоров. Від кількості наноситься пасти в шоці. а купки ***** на чіпах і VRM улибнулі-))

КГ \ АМ. Найкращий спосіб нанесення термопасти - НЕ лопаткою, а й не одним гуртом г ****, а центральної краплею і маленькими крапельками по кутах віртуальних прямокутників (матрицею, з розмірами, що залежать від чіпа). Чому? Та тому що вона сама видавити з під чіпа!
Та й термопрокладки можна було імпровізовані зробити (шматок тканини, просочений термопастой і складений в декілька шарів).

Кристал не так великий, що б по кутах капати (як на GTX260) - і так все чудово видавлюється, розподіляється. Звичайно п'ятьма краплями можна було б заощадити пасту, але я не став заморочуватися. Наносив з запасом, щоб не довелося переробляти в разі якщо не вистачить на весь кристал. (Скупий платить двічі) Ніяких проблем в надлишки пасти навколо чіпа не бачу.

Тонкий шар повинен бути (від цього теж залежить температура), використовувати можна наприклад пластикову карту (яких нибудь знижок, якого-небудь магазину) якщо немає лопатки, а то як зроблено у Вас це реально насрати, вже вибачте.

КГ / АМ. Судячи з усього чужа плата взята не через великого чіпа, а через те, що свою вбивати не охота було. Спосіб нанесення ахтунговий звичайно. Поверхня спершу повинна знежирюємо, потім наноситься паста, а перед повторним нанесенням знову знежирюють. Термопрокладки з купки пасти теж жесть, потрібно було шукати мідні пластини потрібної товщини, змащувати з обох сторін тонким шаром пасти і ставити між чіпами і радіатором. Не здивуюся, якщо система харчування крякне протягом півроку.

На своїй GTX260 4 роки тому тестував різні способи нанесення КПТ-8. Одну величезну краплю розчавити тонко не вдавалося, при нанесенні спредом тонко контакту по всій поверхні не виходило через нерівності підстави, а якщо наносити спредом товсто, то надлишки видавити важко, також можлива наявність повітряного міхура при такому нанесенні.
Прийшов до висновку, що на великий чіп наносити краще 5ю краплями і розчавлює системою охолодження, трохи рухаючи її, притираючи, щоб шар був мінімальної товщини. В результаті температура була на пару градусів нижче, ніж зі стокових інтерфейсом.
Мосфети на моїй GTX і мат. платі теж купаються в КПТ-8. Хтось тут здивується, але все працює в розгоні.
Про мідні пластини погоджуся - це був би найкращий варіант, але їх під рукою не виявилося.
Про знежирення хз. Робіть свої тести, пишіть статтю. Здивуюся, якщо різниця буде хоч скільки-то значущої при використанні звичайних паст.

Термопаста повинна в акурат заповнювати нерівності поверхні все, зайве може бути і видавлюватиметься, але це не більше ніж на 1 мм по краях причому цей 1мм дожен бути тонкий і не лестощі на деталі карти.

Скільки ремонтую, завжди користуюся КТП-8, яка на відміну від імпортних практично не сохне і на сьогоднішній день є найбільш вдалою пастою що коли небудь робили! Її ще одна важлива перевага швидкість передачі температури, тут вона абсолютний лідер, про це заявляють Телевізори SONY зі своїми гарячими строчника і жебраками радіаторами на ключах! У ноутбуках зазвичай міняю всохлі термо прокладки. До речі в ЗІПе на приставки Дремкаст мені попалися термо прокладки майже по характеристикам які підходять під пасту, вміють же робити!
