Термокилимок своїми руками

У цьому невеликому опусі мова піде про досвід застосування плівкового теплої підлоги в якості матеріалу для виготовлення вкрай малобюджетних рішень для обігріву тераріумів і контейнерів з плямистими еублефарамі, а також перспективи використання цієї технології. Постараюся максимально докладно викласти етапи створення термокилимок своїми руками, а також поділюся деякими результатами тестування отриманих виробів. Крім того, для порядку ще раз пройдуся з питань теорії і практики обігріву і терморегуляції, які часом викликають питання у тих, хто лише недавно завів або поки тільки збирається завести еублефара. Сподіваюся, цей матеріал буде корисний не тільки новачкам, але і досвідченим кіпером, які, ознайомившись з результатами цього експерименту, можливо, візьмуть технологію на озброєння. Отже, тепер про все це в зворотному порядку.

При виборі і розміщенні джерел обігріву слід враховувати, що багато кипри рекомендують забезпечувати обігрів тераріуму з еублефарамі (і багатьма іншими наземними представниками герпетофауни з нічною активністю) не зверху, а знизу. Тому, перетворювати в основне джерело тепла інфрачервону або дзеркальну лампу не варто, а перевагу слід віддавати різним нагрівальних приладів, розміщених під поверхнею субстрату. Серед останніх існує кілька рішень, в тому числі спеціалізовані продукти супутньої промисловості: термошнури і термокилимок під брендами Exo-terra, HYDOR, Aquael тощо. Термошнури розраховані на застосування всередині тераріуму, зазвичай їх укладають на дно, під субстрат. Варіюються ці прилади по своїй потужності (і, як наслідок, довжині). Для тераріуму з розмірами 60х45х45 см, що розміщується в середньостатистичної міській квартирі з центральним опаленням, зазвичай за очі вистачає термошнура потужністю в 15 ват. На відміну від шнурів, термокилимок розраховані на зовнішнє застосування, зазвичай їх приклеюють під дно тераріуму, внаслідок чого виникає деяка втрата температури, оскільки прогрівати доводиться не тільки грунт, але і лист скла або оргскла (у кого що). Тут можна було б згадати і термокамні, однак, як показує практика, ці пристрої, які не обтяжені терморегуляцией, зазвичай прогріваються до температур в 50-60 градусів, через що не підходять для тераріуму з еублефарамі. Коштують нагрівачі цієї групи досить недорого, близько 1000-1300 рублів залежно від потужності, виробника і апетитів зоомагазину. Цілком невеликі гроші, якщо, звичайно рахунок тераріуму не йде на десятки. Ось тоді має сенс пошукати альтернативу для економії. І було б несправедливо не згадати тут про успішно використовуються на протязі вже багатьох років деякими кіперами сушарок для взуття. Одна сушарка варто 300-600 рублів і дозволяє обігріти відразу два тераріуму або садка.

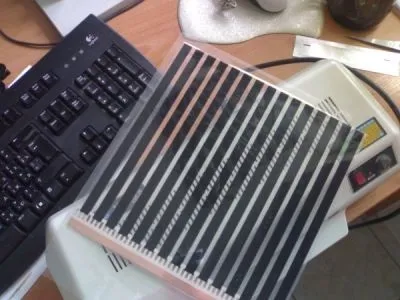

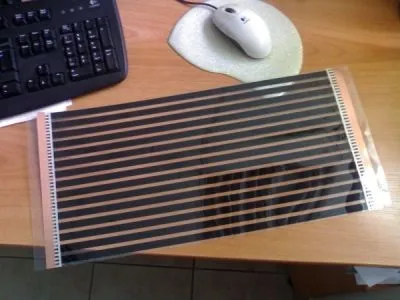

Далі, складену навпіл смугу кілька разів пропускаємо через ламінатор без плівки, після чого знежирюємо спиртом і обов'язково проклеюємо половинки суперклеєм. Особливо важливо добре проклеїти місце згину, тим самим мінімізуючи товщину килимка в цьому місці. Следуюший крок - протираємо заготовку змоченою в спирті ватою або ганчіркою, накладаємо першу плівку для ламінування, і кілька разів проганяє майбутній килимок через ламінатор. Зрізаємо зайвий поліетилен, залишаючи шви плівки в 1-2 мм шириною, ще раз очищаємо від пилу, одягаємо другу плівку, проганяє, обрізаємо і - вуа-ля!

Для наступного етапу потрібно шнур з вилкою (і вимикачем, за смаком). У Електромонтаж, та й, гадаю, багатьох інших магазинах, цього добра представлено в достатку. Шнур довжиною в 1.7 метра з плоскою вилкою на одному кінці і роз'ємом (я правда не знаю, як він по-розуму обзивається, попадався кілька разів в аудіо і побутової техніки) на іншому обійшовся всього в 34 рубля. В пайку дроти ніяких хитрощів немає, є лише два моменти, на які варто звернути увагу. По-перше, я не рекомендую видаляти плівки з шин лезом, як пропонує antfarmer. оскільки крім ризику пошкодження міді, можна викликати розшарування. Найкраще лудити точки пайки відразу через поліетилен плівки для ламінування і полотна теплої підлоги. По-друге, обов'язково залишаємо у зовнішній ізоляції поздовжній надріз на сантиметр, накладаючи кінці ізоляції на килимок - це дозволить жорсткіше закріпити провід на килимку. Перегріти мідь в шині паяльником на 20 ват практично неможливо, так що акуратність і поспішність на чільне місце на цьому етапі зводити не потрібно.

Прихоплює дроти суперклеєм, залишаючи невеликі петлі, для збільшення площі дотику. Клейового пістолета у мене немає, тому у фінальному етапі обійшовся старих добрих клеєм ЕДП. Отже, клей засох, термокилимок готовий - переходимо до тестування. Я вимірював температуру за допомогою цифрових датчиків dallas, підключених до контролера на базі мастеркітовского термостата / таймера NM8036. Спочатку датчик був розміщений безпосередньо на одній з графітових смуг. Температура склала понад 48 градусів.

Далі для перевірки термокилимок був розміщений під одним з кутів 10 літрового пластикового контейнера виробництва ВАТ "ПОЛІМЕРБИТ" з Леруа Мерлен зі знятою кришкою, які деякі кипри використовують для утримання молодняку. На один килимок без праці можна вмістити пару таких контейнерів. Датчики були розміщені в трьох зонах площині дна контейнера, на фото їх дані відповідають цифрам 1, 2 і 4, а датчик # 3, розміщений поза контейнера, показує температуру повітря в приміщенні.

Але повернемося до термокилимок. Який же вийшла його собівартість? За 2 погонних метра теплої підлоги я віддав 1500 рублів. Напевно, можна було і дешевше знайти, але я спокусився на безкоштовну доставку в день замовлення. При мінімальній ширині смуги в 25 см виходить, що такого шматка вистачить на 8 килимків. Додамо до цього 34 рубля за шнур з вилкою і 24 рубля за дві плівки для ламінатора і виходить, що собівартість одного такого нагрівача становить всього 245.5 рублів. Звичайно, у такого кустарного виробу є свої мінуси, як виняткова аутдорность застосування (не можна використовувати у вологому середовищі), та й включати його краще через полуамперний термоплавкий запобіжник, по-хорошому. Зате дешево і сердито. Сам же по собі теплу підлогу відкриває майже безмежні можливості по створенню різних обігріваються стійок під контейнери, інкубаторів, і т.д. будучи дешевим і досить гнучким матеріалом, як в прямому, так і в переносному сенсі. Адже навіть обмеження по ширині в 25 см можна обійти, акуратно нарізавши 15 одиночних смуг і з'єднавши їх послідовно за схемою паралельного підключення.
