Проблема замерзання енергоносія в трубах може бути наслідком декількох причин. Найчастіше це пов'язано з відключенням опалювального приладу (котла) в зв'язку з аварією або з банальної забудькуватості.
У зимовий період це призводить до замерзання води, що може спричинити за собою порушення герметичності труб.
Для запобігання виникнення даної ситуації можна встановити прогревочний кабель для водопроводу.

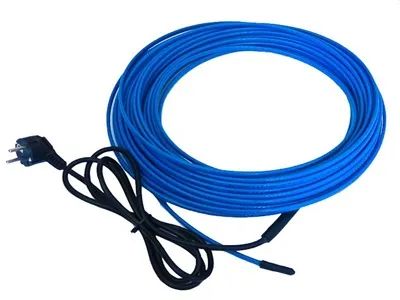

Термокабель - це прилад, призначений для перетворення електричної енергії в теплову. В основі його роботи лежить використання властивостей металовмісних речовин.
Зовні він нагадує банальний електричний кабель з дуже товстої захисною оболонкою. По суті справи він їм і є.
Але якщо основна функція кабелю - передача електричної енергії, то термокабель виробляє лише її поглинання без подальшого транспортування.
Як же цей прилад може утримувати температуру води в водопроводі на мінімально прийнятному рівні?
При його установці в середину системи водопостачання або на неї, при досягненні певної мінімальної температури (зазвичай 5 ° С) відбувається спрацьовування термореле і термокабель включається.
При його роботі починає виділятися тепло, яке передається воді в трубах. Коли температура води досягає прийнятного значення, то термокабель деактивується.
В даний час є кілька їх різновидів, які відрізняються способом установки і принципом роботи. Але всі вони мають ряд переваг у використанні.
переваги використання
- даний пристрій може мати різну комплектацію і внутрішню будову;
- оптимально встановлювати повний набір, який включає в себе сам термокабель і блок управління його роботою. В цьому випадку водопровідна система матиме такі переваги;
- автоматичний контроль і підтримка температурного рівня води для водопровідних і опалювальних систем;
- зменшення ймовірності прориву труб через розширення завмерла води;
- можливість використання для підтримки температури на ділянках водопроводу, що знаходяться поза будівлею;
- запобігання утворенню конденсату на поверхні труб;
- важливим моментом слід вважати відносно мале споживання електроенергії.
Пристрій термокабеля не відрізняється особливою складністю. Для отримання тепла в його конструкції передбачена внутрішня жила з високим показником опору.
При проходженні струму вона нагрівається, передаючи теплову енергію або на поверхню труби, або безпосередньо воді. Це залежить від способу установки.
Він складається з наступних складових елементів:
- внутрішні жили. Вони можуть виготовлятися з міді, сталі або ніхрому;
- нагрівальний елемент. Він необхідний для регулювання теплової енергії та рівномірного її розподілу по всій площі конструкції.
При зниженні температури на певній ділянці трубопроводу нагрівальний елемент віддає більшу частину свого тепла назовні, залишаючись неактивним в місцях з нормальною температурою.
- перший і другий ізоляційні шари необхідні для заходів безпеки. Вони робляться з матеріалу з великим коефіцієнтом теплопередачі для зменшення теплових втрат під час роботи пристрою;
- екрануюча оболонка. Необхідна для придушення електромагнітного випромінювання, яке виникає при роботі термокабеля;
- зовнішній захисний шар призначений для гідроізоляції всієї конструкції.
Головним параметром для термокабеля, незалежно від його конструкції, є термічне виділення - кількість потужності на одиницю довжини (Вт / м).
В даний час є кілька типів конструкції термокабеля, що відрізняються внутрішньою будовою, але подібними за принципом роботи.

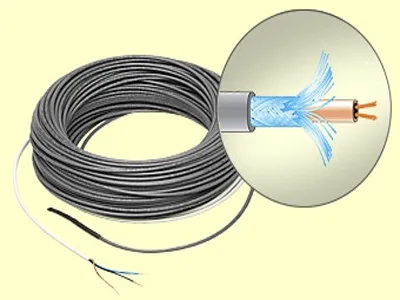

резистивний
Як було сказано вище, вони працюють за принципом перетворення електричної енергії в теплову. Для збільшення ефективності цього процесу нагрівальний кабель резистивний може бути 2-х типів - лінійний і зональний.
У конструкції лінійного встановлюється одна або кілька нагрівальних жил, опір яких залежить від матеріалу виготовлення і внутрішнього перетину.
Зазвичай вони підбираються таким чином, щоб кількість тепла, що виділяється при падінні напруги, що надходить не перевищувало заданих параметрів.
Нагрівання відбувається по всій довжині конструкції. Довжина цього нагрівального елементу може бути від 1 до 200 метрів. У зв'язку з особливістю збірки, його різка неприпустима.
Зональні кабелі працюють за таким же принципом, але з деякими відмінностями в конструкції. У їх конструкції розташовуються дві паралельні струмопровідні жили з індивідуальної ізоляцією.
Ізоляційна оболонка неоднорідна - вона має незакриті зони. Причому вони зміщені по відношенню один до одного. Вся ця конструкція накривається оболонкою з тонкої дротяної спіралі з високим показником опору.
У місцях, вільні від ізоляції, відбувається виникнення резистивного ефекту і виділяється теплова енергія. Цей метод дозволяє значно скоротити витрати електрики, зберігши при цьому нагрів по всій поверхні термокабеля.

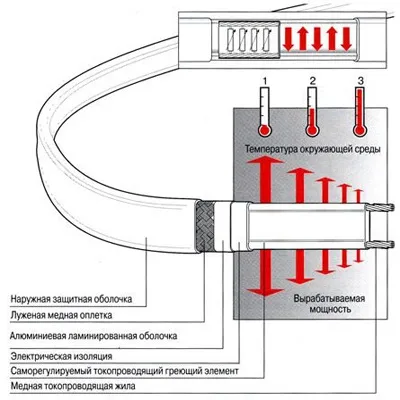

саморегулюючий
Конструкція вищеописаних термокабеля була відома давно. Головним їх недоліком є неможливість реагувати на зміну зовнішньої температури на певній ділянці.
З появою нових матеріалів з'явилася можливість виготовити саморегулюючий термокабель для водопроводу.
Він так само містить дві або більше жили з високим показником опору, як у лінійного резистивного термокабеля.
Але вони полягають в полімерну провідну матрицю із змінним коефіцієнтом опору. При зовнішньому впливі температури її показник опору падає, зменшуючи при цьому виділення теплової енергії.
При зниженні температури відбувається зворотний процес - нагрівання всієї поверхні.
Для вибору потужності термокабеля необхідно провести ряд розрахунків.
Для цього потрібно знати наступні параметри системи:
- температурний мінімум навколишнього середовища;
- розташування труби;
- її діаметр;
- матеріал виготовлення труби і її протяжність;
- теплопровідність.
Розрахунок теплових втрат проводиться за такою формулою:
де:
W - коефіцієнт теплопровідності ізоляції кабелю - 0,04 Вт / (м * С);
L - протяжність труби, м .;
t_вн - температура теплоносія (води);
t_нар - температура навколишнього середовища;
D - діаметр труби з ізоляцією;
d_тр - зовнішній діаметр труби.
Після цього проводиться обчислення необхідної потужності кабелю:
Теплоізолююча товщина - 25 мм.
Тобто необхідна потужність на 1 м.п. довжини дорівнює 625/45 = 14 Вт / м
Дана формула розрахунку застосовна для протяжних магістралей, які схильні до значного перепаду температури навколишнього середовища на окремих ділянках.
У побуті досить придбати кабель для обігріву водопроводу номінальною потужністю від 10 до 15 Вт / і.
Термокабель можна встановити як поверх водопровідної труби, так і всередині неї. Головна умова монтажу є щоб втрати тепла водопроводу були вище зовнішньої температури кабелю.
усередині труб
Монтаж термокабеля всередині водопровідної системи можливий тільки при її початкової установці або при реконструкції.
Для цього забезпечуються точки входу конструкції кабелю всередину водопроводу так, щоб вони не вплинули на цілісність і герметичність труби в цій області.
Перед установкою вся конструкція перевіряється на працездатність, проводиться контроль ізоляції шляхом її занурення в ємність з рідиною.
Важливо! При цьому необхідно дотримуватися необхідних заходів безпеки на випадок короткого замикання. Такий тип монтажу характерний для великих водопровідних систем. Найчастіше проводять монтаж поверх труб.
поверх труб
Зовнішній монтаж можна робити декількома способами:
- витками. Це найефективніший спосіб збереження температури на всій поверхні трубопроводу. Однак при цьому значно зменшується витрата 1 метра кабелю на 1 м.п. труби - чим частіше будуть проходити витки, тим більше термокабеля знадобиться;
- одним або 2-мя рядами паралельно трубі. Кріплення робиться за допомогою металізованої сітки або термостійкої липкої стрічки. Для ефективності роботи приладу поверх отриманої конструкції встановлюють ізолюючий шар фольги.
Вартість термокабеля безпосередньо залежить від його потужності, протяжності і комплектації додатковими елементами регулювання температури.
У таблиці наведено ціни найбільш популярних виробників цієї продукції.
При виборі термокабеля необхідно розрахувати його довжину з урахуванням способу монтажу, визначитися з оптимальною потужністю пристрою.
Температуру пайки поліпропіленових труб, можна дізнатися з таблиці в статті.
Якщо монтаж планується всередині труб - найкраще запросити фахівців, так як ця процедура досить трудомістка і складна.
Але в будь-якому випадку, встановлений термокабель буде служити кращим захистом від непередбаченого промерзання водопроводу.
