Виділення підприємствами коштів на ремонт, реконструкцію, модернізацію з метою отримання енергозберігаючого ефекту або фінансування муніципальними утвореннями енергозберігаючих проектів і програм повинно здійснюватися з урахуванням місць найбільших втрат енергії в будівлях, спорудах, обладнанні, який споживає і транспортуючому теплову або електричну енергію.
Знайти і усунути місця найбільших теплових втрат можна за допомогою енергетичних обстежень (енергоаудиту), а також за допомогою тепловізійної зйомки без залучення спеціалізованих організацій. Теплові обстеження дозволяють своєчасно виявити неякісну роботу при будівництві або ремонті, місця з найбільшими втратами енергії, які в процесі подальшої експлуатації значно збільшують витрати і можуть привести до аварій.
Тепловізіонная зйомка проводиться за методом отримання інформації про об'єкт шляхом безконтактної реєстрації всіх видів випромінювання об'єкта в інфрачервоному діапазоні спектра (термографічний метод) за допомогою приладу - тепловізора.
Досить часто, як заміна тепловізора, для вимірювання поверхні тіл застосовується інший прилад - пірометр. Основна відмінність двох приладів полягає у відсутності у пирометра кольорового дисплея, а температуру можна поміряти тільки в певних точках. Пірометр має ряд переваг перед тепловізором, основними з яких є високий діапазон виміру температури і більш низька вартість.
Пірометр - прилад для беcконтактного вимірювання температури тіл. Принцип дії заснований на вимірюванні потужності теплового випромінювання об'єкта вимірювання переважно в діапазонах інфрачервоного випромінювання і видимого світла (рис. 2).
Тепловізійний контроль дозволяє поліпшити якість роботи таких організацій:
- керуючих компаній і товариств власників житла;
- тепло- і електропостачальних організацій;
- тепло- і електрогенеруючих підприємств;
- державних контролюючих органів;
- промислових підприємств;
- та ін.
Застосування тепловізійного контролю на різних об'єктах

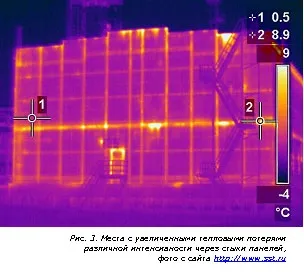

Питоме енергоспоживання старих будівель вище, ніж у сучасних. Дана ситуація може бути помічена і в новому будівництві, при неякісної або непродуманої системі стиків плит або відсутності теплоізоляції будинків. Великі теплові втрати в будинку ведуть до перевитрати теплової енергії і «недотопа», змушуючи споживачів використовувати всілякі методи опалення за допомогою електричної енергії. У деяких районах це неминуче веде до зростання пікових навантажень і дефіциту потужностей.
Тепловізіонная зйомка також дозволяє визначити параметри теплового захисту будівлі, які порівнюються з нормативними значеннями. На підставі проведеного дослідження будівлі присвоюється клас енергоефективності та заноситься в енергетичний паспорт будівлі.

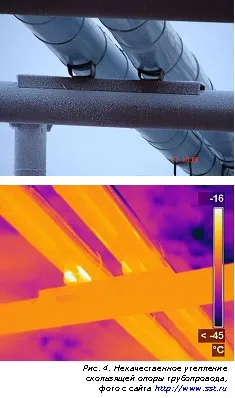

Тепловізійне обстеження теплової ізоляції турбоагрегатів, котлів, турбін, трубопроводів з різними теплоносіями (в т.ч. і в будівлях) та іншого обладнання допомагає в короткі терміни знайти найбільш проблемні місця, які потребують негайного ремонту (рис. 4). В результаті обстеження визначається розмір теплових втрат, встановлюється область порушення цілісності теплової ізоляції, дефекти зварних з'єднань і т.п. Застосування сучасної тепловізійної техніки дає можливість провести діагностику в важкодоступних місцях. Тепловізійний контроль спільно з традиційними вимірами дозволяє оптимізувати і тим самим знизити витрати на проведення ремонтних робіт, оптимізувати витрати на енергоаудит або повністю від нього відмовитися.
Енергопаспорта заповнюється в три етапи: при розробці проекту будівлі, при здачі його в експлуатацію і в самому процесі експлуатації (бажано, щоб оцінюється будівлю в експлуатації побув близько року). Остання стадія процесу називається енергоаудитом.
Енергоаудітпроводітся незалежними акредитованими компаніями, і за його результатами дому присвоюється клас енергетичної ефективності і даються рекомендації щодо підвищення даного параметра.

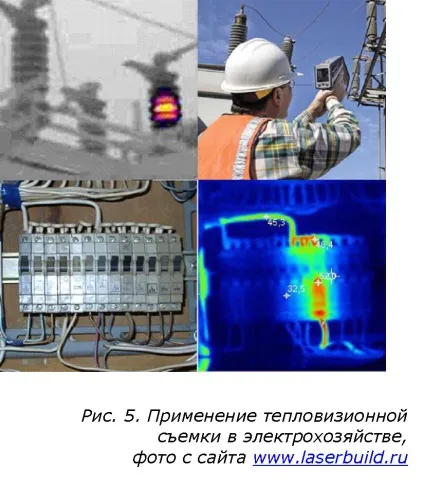

Тепловізійний контроль також застосовується і в електрообладнанні (рис. 5). Теплове обстеження контактних з'єднань в розподільчих пристроях і на лініях електропередачі будь-якого класу напруги застосовується з метою виявлення енергонапряженності з'єднань. Дозволяє знаходити джерела коронних і часткових розрядів опорної і підвісної ізоляції. Підходить для перевірки ефективності роботи систем охолодження трансформаторів, реакторів і т.д.
При застосуванні тепловізорів можна отримати цілком об'єктивну інформацію, але отримана інформація повинна бути коректно оброблена. Термографічний метод обстеження використовується великими підприємствами при наявності кваліфікованих робітників і допомагає знайти найбільш проблемні зони з великими втратами енергії, але не замінює енергетичних обстежень та проектних рішень з підвищення енергоефективності.
Найбільш часто тепловізори використовуються організаціями, що займаються енергоаудитом і сервісним обслуговуванням об'єктів. Наявність різного сучасного обладнання допомагає енергоаудиторам в короткі терміни знаходити проблемні зони і виробляти коректні шляхи вирішення підвищення енергоефективності, починаючи саме з зон, в яких не тільки великі втрати енергії, а й великий ризик виникнення аварії.
У порівнянні з іншими методами контролю і діагностики тепловізійний контроль має такі переваги:
- всесезонність і незалежність від змін метеоумов;
- застосовність в робочих режимах експлуатації;
- точність і достовірність результату;
- доступна вартість обстеження у підрядних організацій;
- висока інформативність (по всій контрольованій поверхні об'єкта) і наочність;
- висока продуктивність контролю;
- безпеку, безконтактність і дистанционность;
- широкі можливості програмно-апаратної реалізації, в т.ч. методів обробки;
- необмеженість переліку контрольованих об'єктів.
З введенням ТСН 12-316-202 «Приймання та введення в експлуатацію закінчених будівництвом об'єктів нерухомості» стало обов'язковим проведення тепловізійного обстеження огороджувальних конструкцій після закінчення будівництва, реконструкції або капітального ремонту.
Основні недоліки тепловізорів
Вартість тепловізорів на ринку різна, але придбання приладу для середніх і малих підприємств в більшості випадків може привести до високих витрат, тому що крім самого приладу, в штаті співробітників повинен з'явитися фахівець з тепловізійної зйомці, а в кращому випадку і власна лабораторія неруйнівного контролю.
Придбання і використання тепловізорів не є прямим енергозберігаючим заходом і тому порахувати економічну ефективність від придбання приладу не так легко. Тепловізіонная зйомка призначена для виявлення зон з великими втратами енергії, але без належного фінансування заходів з ліквідації таких зон або організації ремонтних робіт не буде ніякого енергозберігаючого ефекту.
Використання приладу економічно вигідно на підприємствах, що приділяють належну увагу енергозбереженню, а термін окупності приладу безпосередньо залежить від тієї кількості дефектів, які він зміг виявити.
В рамках міст при систематичному тепловізійному обстеженні міська влада може найбільш правильно виділяти фінансові кошти на енергозбереження, реконструкції, модернізації. А контролюючі державні структури можуть оцінювати роботу керуючих компаній, тепло- і електропостачальних підприємств, промислового виробництва і т.д.
Редакція дякує компанії ТОВ «ССТенергомонтаж» і особисто директора Тюлюканова Валерія Дмитровича за надані матеріали
