Тепловентилятор своїми руками - молодіжний журнал info drive

За вікном вже настали холоди, і зовсім скоро випаде сніг. Але що робити, якщо температура будинку або на дачі залишає бажати кращого, а зігріває лише кухоль гарячого чаю? Відповідь знають всі - пора купувати обігрівальні електроприлади. Масляний обігрівач, конвектор або тепловентилятор, тут вже справа смаку. Особисто я люблю тепловентилятори за їх здатність швидко прогріти приміщення, а так само потік теплого повітря, який в найхолодніші зимові вечори можна направити на себе улюбленого, і таким чином забути про холод взагалі. В даний час магазини побутової техніки пропонують величезний асортимент кліматичного обладнання, і тепловентилятори тому не виключення. Але я сьогодні запропоную вам не просто купити тепловентилятор, а зібрати його своїми руками.

• Паяльник і паяльні приналежності такі як припій, флюс і підставка для паяльника.
• Склотекстоліт. Одного листа 200х350мм буде більш ніж достатньо. 50 рублів.
• Ніхромовий дріт. Близько 2-3 метрів, перетином 0.2-0.3мм. Продається в магазинах радіодеталей і коштує близько 8 рублів за метр.
• Блок живлення з старого комп'ютера від якого нам знадобляться лише кулер і корпус.
• Блок живлення з вихідною постійною напругою 12 вольт, і струмом 100-300 міліампер.
• Самовідновлюється термопредохранитель на температуру спрацьовування 70 градусів.
• Термозбіжна трубка, для виконання ізоляції всіх з'єднань.
• Трохи проводів, вимикачів і гвинтів. Все це зазвичай є в надлишку в господарстві будь-якого майстра.
• Інструмент, такий як пасатижі, ножівка, викрутки і кусачки.

Спочатку необхідно підготувати корпус. Для цього потрібно видалити всі крім кулера з корпусу блока живлення. Повинен залишитися абсолютно порожній сталевий корпус без будь-яких плат або роз'ємів. Місце силового роз'єму займе вимикач харчування нашого вентилятора.

Потім необхідно зібрати каркас для нагрівального елементу з склотекстоліти. Для цього його потрібно розкроїти за допомогою ножівки, після чого злити з чотирьох деталей єдиний каркас. З'єднання виконуємо за допомогою звичайного паяльника і припою. Даний спосіб дуже хороший надійністю, тому що температура плавлення припою близько 400 градусів, а нагріватися наш тепловентилятор в аварійному випадку (при відмові кулера, або падінні на бік) буде не більше ніж на 70 градусів, після цього нагрівальний елемент відключиться за допомогою термозапобіжника.

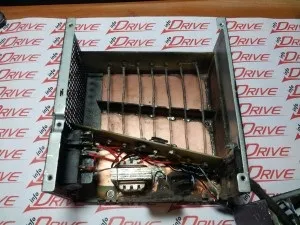

Після цього на готовий каркас потрібно натягнути нагрівальний елемент, для чого скручуємо ніхромовий дріт в спіраль з діаметром витка близько 2 мм, після чого за допомогою гвинтів, гайок і керамічних шайб закріплюємо спіраль на заздалегідь підготовленому каркасі. До гвинтів, що закріплює кінці спіралі підключаємо гнучкий провід, перетином 0.75 мм 2. В розрив дроти живлення нагрівального елементу вставляємо термопредохранитель. У разі перегріву нагрівального елементу понад 70 градусів він автоматично відключить наш тепловентилятор.

Наступним етапом складання буде інтеграція блоку живлення 12 вольт в корпус тепловентилятора для харчування кулера. Ми візьмемо готовий блок живлення тому він є у нас в наявності, але можна зібрати його самим - схему блоку живлення на постійну напругу 12 вольт без праці можна знайти в інтернеті. Підключаємо у виходу блоку живлення кулер, дотримуючись при цьому полярність. Якщо все зроблено правильно, то при подачі на вхід блоку живлення змінної напруги 220 вольт кулер повинен почати обертатися.

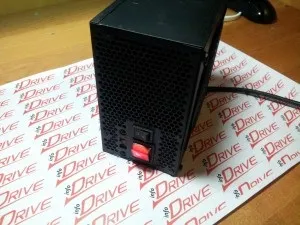

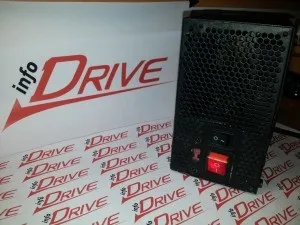

Останнім етапом складання є з'єднання всіх елементів відповідно до принципової схемою, складання та перевірка працездатності. Готовий тепловентилятор рекомендується оснастити гумовими ніжками для відсутності необхідності використовувати вогнетривку підставку.

Даний тепловентилятор у мене працює вже не один рік, і є нагрівальним елементом в моєму каміні, що імітує живий вогонь, про який я обов'язково розповім в одному з наступних випусків журналу «Драйв». Якщо все зроблено вірно, з'єднання виконані правильно, а пайка якісно даний пристрій стане вашим кращим другом взимку, і прослужить не один рік. А думка про те що воно зібрано своїми руками зігріє не тільки тіло, а й душу. Успіхів!

спеціально для молодіжного журналу «Інфо Драйв»
