Телефонні лінії та мережі зв’язку

• менша схильність до впливів метеорологічних умов і до механічних пошкоджень;

• можливість організації значно більшого числа каналів зв'язку;

Кабель являє собою сукупність декількох провідників (жив), ізольованих один від одного і ув'язнених в загальну оболонку. Провідники кабелів виконуються з м'якої міді, і кожна пара провідників має відмінну від інших колірну забарвлення.

Провідні кабельні лінії зв'язку відносяться до електричних кіл з параметрами, які діляться на первинні і вторинні.

До первинних параметрах ліній зв'язку відносяться: активний опір, індуктивність, ємність, провідність ізоляції.

Активний опір R. Ом, двухпроводной лінії постійного струму визначається відомою формулою

де r - питомий опір, Ом * мм 2 / м; для міді r = 0,01785 Ом * мм 2 / м (при t = 20 ° С); l - довжина лінії, м; d - діаметр проводу, мм; S - перетин дроту, мм 2.

Індуктивність кабельної лінії зв'язку, Гн / км, визначається власною індуктивністю провідників даної лінії зв'язку і впливом зовнішніх магнітних полів від інших провідників кабелю, а саме:

де КL - коефіцієнт, що враховує збільшення індуктивності за рахунок спиралеобразной укладання провідників в кабелі зв'язку; а - відстань між центрами дротів в кабелі, мм; d - діаметр проводу, мм; l - довжина дроту, м; п - кількість витків жив дроти в кабелі; Q (х) - коефіцієнт, що враховує зміну індуктивності за рахунок впливу поверхневого ефекту, збільшує опір змінного струму.

Електрична ємність С. Ф / км, кабельної лінії зв'язку визначається за формулою

де k c - коефіцієнт, що враховує зміну ємності за рахунок спірального укладання проводів в кабелі; e - відносна діелектрична проникність ізоляції жил кабелю; d гр - діаметр групи проводів кабелю, мм; d 1 - діаметр проводу в ізоляції, мм; # 945; - поправочний коефіцієнт, що враховує зміну ємності при різних способах укладання проводів в кабелі.

Провідність ізоляції G кабельної лінії зв'язку складається з проводимостей для постійного і змінного струмів. Провідність ізоляції для постійного струму дуже мала і в розрахунках її можна не враховувати. Провідність для змінного струму G. см / км, визначається за формулою

де w - кутова частота, рад / с; С - електрична ємність кабельної лінії зв'язку, Ф / км; tg # 948; - тангенс кута діелектричних втрат ізоляції для даної частоти струму.

До вторинних параметрів провідних ліній зв'язку відносяться хвильовий опір Zв і коефіцієнт поширення.

Електромагнітна хвиля, що розповсюджується вздовж однорідної двухпроводной лінії, зустрічає опір, зване хвильовим. Воно визначається, Ом,

Для того щоб передати змінний сигнал по двухпроводной лінії з мінімальною втратою його потужності, необхідно забезпечити рівність вхідного опору електроприймача з хвильовим опором лінії. Тільки в цьому випадку не буде втрат потужності сигналу за рахунок відображень енергії від неузгодженого з опору електроприймача.

При поширенні електричної енергії по кабельній лінії зв'язку її величина постійно зменшується, що обумовлено непоправними втратами потужності сигналу в провідниках і діелектриках лінії.

де Р - потужність сигналу в точці, що, Вт; Ро - потужність сигналу на початку лінії, Вт; # 947; - коефіцієнт поширення; l - довжина лінії зв'язку, км.

Відповідно до чинного українського законодавства система оперативного зв'язку в гарнізонах пожежної охорони будується на основі розгалуженої мережі електричного зв'язку, що складається з стаціонарних та рухомих вузлів (пунктів) зв'язку, що включають в свій склад необхідні технічні засоби і канали зв'язку, для технічної реалізації системи оперативного зв'язку гарнізону ГПС можуть застосовуватися також мережі електрозв'язку загального користування, відомчі та інші мережі дротового і бездротового електрозв'язку, розгорнуті на території Гарнізов на незалежно від їх відомчої належності та форм власності.

Вторинна мережа призначена для доведення каналів зв'язку до користувачів і характеризується видом переданих повідомлень, способом встановлення з'єднання, типом каналів, швидкістю встановлення з'єднання, надійністю і рядом інших характеристик. До складу системи оперативного зв'язку гарнізону пожежної охорони можуть входити також технологічні мережі, при цьому утворюються вторинні технологічні мережі зв'язку.

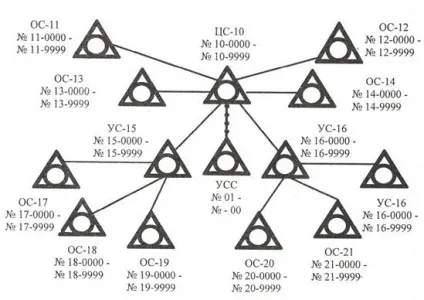

ЦС - центральна станція; ОС - крайова станція; УС - вузол зв'язку

Мал. 2.11. Приклад організації доставки інформації в гарнізоні

по комутацією каналів повної значности ГТС:

РШ - розподільний шафа; РК - розподільна коробка; МЛ - магістральна

лінія; СЛ - сполучна (абонентська) лінія; РЛ - розподільна лінія

Коммутируемая мережу зв'язку гарнізону пожежної охорони складається з станційних і лінійних пристроїв і забезпечує кожному абоненту мережі вибір необхідних напрямків зв'язку. Однак цей спосіб зв'язку не є оптимальним для передачі оперативної інформації в підрозділах пожежної охорони, оскільки йому притаманні такі недоліки:

• значні непродуктивні витрати часу на встановлення з'єднання за допомогою номеронабирача;

• наявність відбулися з'єднань через зайнятість абонентів або приладів колективного користування (наприклад, групових чи лінійних з'єднувачів);

• неможливість організації зв'язку групою абонентів і проведення групових переговорів в симплексному або дуплексному режимах;

Зазвичай системи оперативного зв'язку гарнізонів пожежної охорони проектуються таким чином, щоб число ліній «01» спеціального зв'язку було більше числа диспетчерів, які обслуговують виклики. При надходженні виклику на пожежу в той момент, коли всі диспетчери зайняті, виклик, займаючи вільну лінію, чекає початку обслуговування на утриманні.

Некомутовані мережі зв'язку можна назвати мережами прямого зв'язку, так як при цьому напрямку взаємозв'язків для доставки інформації є жорсткими і заздалегідь встановленими. Зв'язок в таких системах встановлюється швидко, і в ній відсутні втрати часу, викликані зайнятістю абонентів і приладів колективного користування, а також є можливість встановити пріоритетність для старшого оператора системи (диспетчера ЦУС, посадових осіб гарнізону).

• місцеві (міські та сільські).

• радіального включення абонентів, коли обладнання АТС знаходиться в одній будівлі;

• радіально-вузлового включення абонентів, коли в кожному районі встановлюється своя АТС.

АТС, які розташовуються і працюють як пристрої, комутуючі центральні АТС, називаються транзитними (tаndem) комутаторами.

Розподільні шафи - пристрої, призначені для переходу з магістрального на розподільний кабель. За ємності вони поділяються на 1200, 600 та 300 - парні. Їх встановлюють поблизу зовнішньої стіни будівлі або всередині нього. Від розподільної шафи всередині будівлі прокладається кабель, що закінчується в розподільній коробці, від якої кабель меншою ємності, наприклад десятипарними, підходить до групи абонентів.

спарених апаратів відрізняються один від одного.

Досить ефективним способом зниження витрат на побудову мереж АТС є ущільнення з'єднувальних ліній значної протяжності з використанням роботи без обслуговування обладнання. для ущільнення кабельних з'єднувальних ліній міжстанційного зв'язку використовується апаратура імпульсно-кодової модуляції (ІКМ). В системі ІКМ по лінії зв'язку передається відповідна серія довічних імпульсів (двійковий код), в законі зміни яких закладено мовне повідомлення, що забезпечує більш високу стійкість перед перешкодами (дискретна або цифрова форма передачі інформації).

На рис. 2.13 наведені схеми використання апаратури ІКМ для освіти додаткового каналу на абонентської лінії. Можливі два способи включення основного і додаткового каналів.

Мал. 2.13. Структурна схема ущільнення абонентської мережі:

а - обидва канали використовуються для включення абонентів; б - високочастотний канал

використовується для включення абонентів АТС, а низькочастотний для перемикання мережі

передачі даних і сигналізації

Апаратура ІКМ дозволяє на кожній парі проводів кабелю утворити один додатковий високочастотний канал (ВЧ), який використовується в якості абонентської лінії. При цьому за чинним низькочастотному каналу може вестися будь-яка передача в смузі частот від 300 Гц до 3,4 кГц, тобто він може бути використаний не тільки в якості абонентської лінії АТС, але і для диспетчерського зв'язку, тривожної сигналізації (зокрема, пожежної). Високочастотний канал призначений виключно для включення абонентів АТС.

Комплект СПК харчується від джерела постійного струму АТС напругою 60 В. Харчування АПК здійснюється від мережі змінного струму.

Абонентський полукомплект встановлюють в приміщенні абонента, який виконаний у вигляді закритої конструкції, а стандартні Полукомплект ІКМ розміщуються в блоках стаціонарного обладнання АТС.
