Технологія зварювання поліетиленових труб каналізація - просто

Для створення будь-яких ПЕ-трубопроводів необхідно крепеленія труб один з одним. Для того, щоб полегшити це завдання в нашій статті представлена технологія зварювання поліетиленових труб. Такі труби можна з'єднувати за допомогою стикового методу або ж електромуфтового зварюванням. Як зварне, так і електрозварні кріплення поліетиленових труб досить міцно, має необхідну герметичність і стійкість до руйнуючих зовнішніх впливів протягом усього терміну служби трубопроводу.

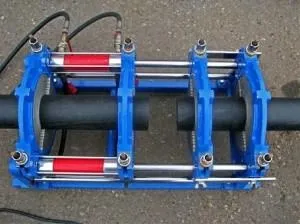

Найбільш популярна пайка поліетиленових труб в стик

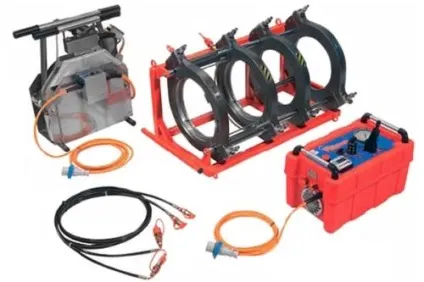

Готує устаткування до зварювання

Процес зварювання труб з поліетилену низького тиску складається з підготовчих заходів (вони ідентичні для всіх видів зварювальних установок), власне зварювання і заключних операцій. Підготовка до зварювання:

Облаштовується майданчик, де буде відбуватися зварювання, на ньому розміщується зварювальне обладнання.
Готуються всі необхідні труби, фітинги та інші з'єднувальні елементи.

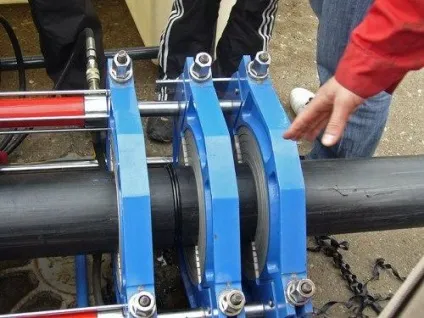

Спайка поліетиленових труб: підготовка труб і необхідних елементів

Відбувається з'єднання і центрування труб і фасонних виробів (фітингів).
Здійснюється обробка торців труб і деталей механічним способом.

Порада від професіонала:

Підготовчі операції зварювального апарату повинні здійснюватися якісно, з чітким дотриманням інструкції виробника обладнання. Тоді верстат для зварювання прослужить довго, найкращим чином виконуючи зварювальні роботи. Доцільно заносити дані про перевірку обладнання в журнал виробничих робіт.

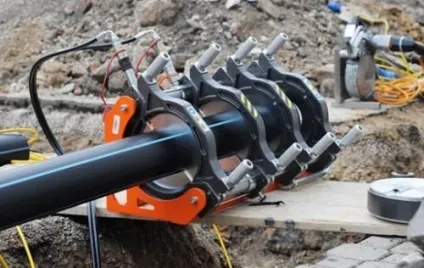

Перед початком робіт потрібно переконатися в справності всіх елементів

Зварювальний апарат розташовують на спеціально організованому місці, звільненому від сторонніх предметів, куди попередньо доставлені поліетиленові труби. Перед початком робіт, до підключення обладнання до електромережі, воно повинно бути оглянуто і підготовлено:

візуальний огляд вузлів зварювального апарату;
перевірка ізоляції електропроводів і заземлювачів;
заправка електричного генератора паливом і тестування його працездатності контрольним включенням;
визначення рівня масла в гідросистемі зварювального верстата;
випробування справності пересувного затиску;
перевірка ступеня заточування ножів торцеватели;
діагностика контрольно-вимірювальних приладів;
підготовка затискачів і редукційних вкладишів, які потрібні для зварювання труб наявного діаметра;
змазування тертьових з'єднань і поверхонь зварювального обладнання складами, рекомендованими виробником обладнання;
очищення нагрівача, торцеватели і скребка від забруднень і слідів поліетилену, знежирення поверхонь за допомогою бавовняної тканини, змоченою розчинником.

Технологія зварювання поліетиленових труб

Зварювальний процес методом встик

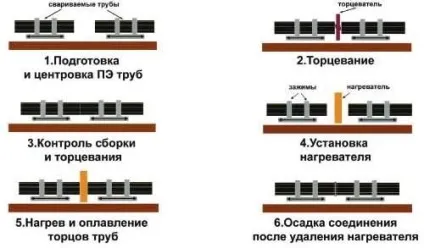

Схема зварювання ПЕ-труб

За допомогою нагрівального елементу зварювального апарату торці труб або деталей, що зварюються піддаються розігрівання до вязкотекучего стану поліетилену. Далі нагрівач видаляється, і торці з'єднуються під тиском.

Технологія зварювання поліетиленових труб складається з декількох етапів:

оплавлення труб і фітингів - по завершенні процесу утворюється первинний грат;
нагрівання торців деталей до певної температури - тепловий вплив проникає вглиб матеріалу, при цьому тиск практично дорівнює нулю, тому що необхідно забезпечити лише контакт нагрівального елементу і торців труб;
технологічна пауза (видалення нагрівача) - із зони зварювання видаляється нагрівальний елемент апарату, після чого слід з'єднання зварювальних поверхонь;

Порада від професіонала:

Технологічна пауза під час зварювання ПЕ труб стикових методом повинна бути якомога менш тривалою, щоб виключити зниження температури торців зварюваних частин, а також не допустити потрапляння пилу і забруднень, які негативно впливають на якість готового з'єднання.

Після видалення нагрівального елементу

зварювання встик - під час зварювання формується остаточний грат, а також молекулярні зв'язки, що визначають однорідність і міцність з'єднання;
охолодження - забезпечує осадку стику, який набуває при цьому максимальну міцність, етап потрібен для запобігання утворенню напруг або ударів, здатних порушити міцність зварного шва.

Готовий зварений шов

Зварювальний процес з електромуфти

Для процесу необхідні: електромуфти (праворуч) і зварювальний апарат (зліва)

Зварювання поліетиленових труб можлива також і за допомогою деталей з електроспіраллю. Про те, як зварювати поліетиленові труби методом закладання електрообігрівача, описано нижче.

У деталі, які необхідно з'єднати зварюванням, закладається дріт з металу у вигляді спіралі. Установка для зварювання нагріває і розплавляє поліетилен в місцях, де елементи будуть з'єднуватися - муфти, переходи, відводи та ін. Це можливо за рахунок виділення тепла, яке утворюється в результаті протікання електричного струму по спіралях. Після зварювання елементів слід природне охолодження. Сварка з заставними електронагрівачами грунтується на явищі дифузії, тобто на взаємному проникненні молекул контактуючих поверхонь один в одного при їх нагріванні. Після охолодження з'єднаних елементів виходить міцний, міцний зварний шов.

Схема процесу зварювання і готовий результат
